对焊法兰

焊颈法兰或焊颈法兰可区别于所有其他类型的法兰，其长锥形轮毂。

焊接颈法兰通常称为高毂法兰。它的设计目的是将应力传递到管道上，从而减少法兰底部的高应力集中。

焊接颈部法兰（也称为高轮毂法兰和锥形轮毂法兰）是一种凸缘。有两种设计。常规类型用于管道。长型不适合管道，并用于工艺植物。焊接颈部法兰由圆周围绕突出边缘的圆形配件组成。通常从锻造机加工，这些凸缘通常是焊接到管道上的。边缘有一系列钻孔，允许法兰固定在另一个用螺栓的法兰。

上面法兰有8个螺栓孔，焊接斜角37.5度(红圈)。所有给定的尺寸均以毫米为单位。凸面(RF)不需要指定，因为根据ASME B16.5，每个法兰都有标准的凸面交付。只应指定不同的设计(环形接头(RTJ)，平面接头(FF)等)。

焊接颈法兰由于其固有的结构价值，是目前各种对接焊法兰中设计最好的。

扩张器法兰>

膨胀器法兰是一种焊接颈管法兰，其无法兰端公称尺寸大于法兰端公称尺寸。它们可以用来改变管道的大小。这些通常用于将行大小增加到第一个或第二个更大的大小。这是一个替代使用单独的减速机和焊接颈法兰组合。膨胀法兰可用于管道与泵、压缩机和阀门的连接。

长焊颈法兰

长颈焊接(简称LWN)法兰与标准的焊接颈法兰相似，但“颈”要长得多。

NW长焊接颈法兰通常被称为高毂法兰。它的设计目的是将应力传递到管道上，从而减少法兰底部的高应力集中。

weldo法兰和nipo法兰是焊接颈法兰和所谓Weldolet或Nipolet法兰的组合。

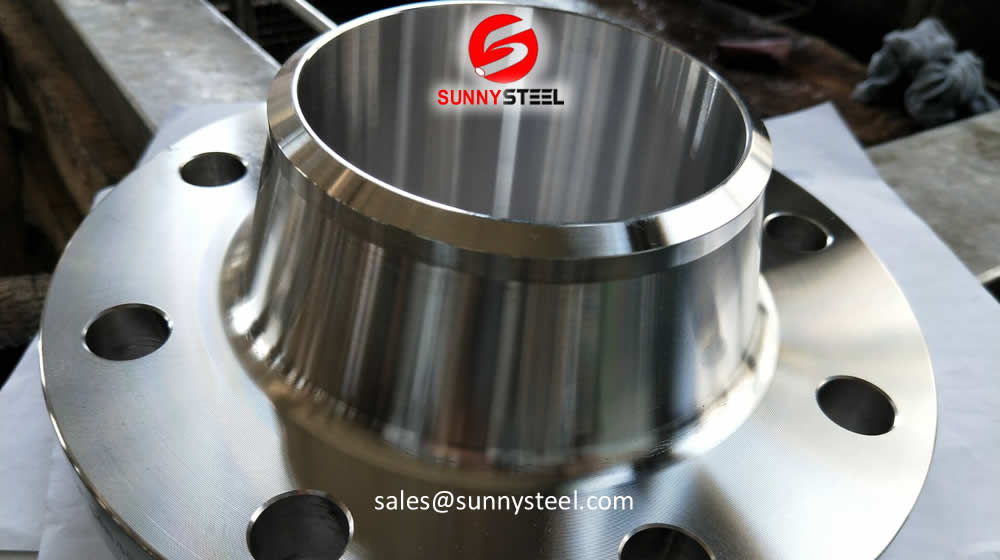

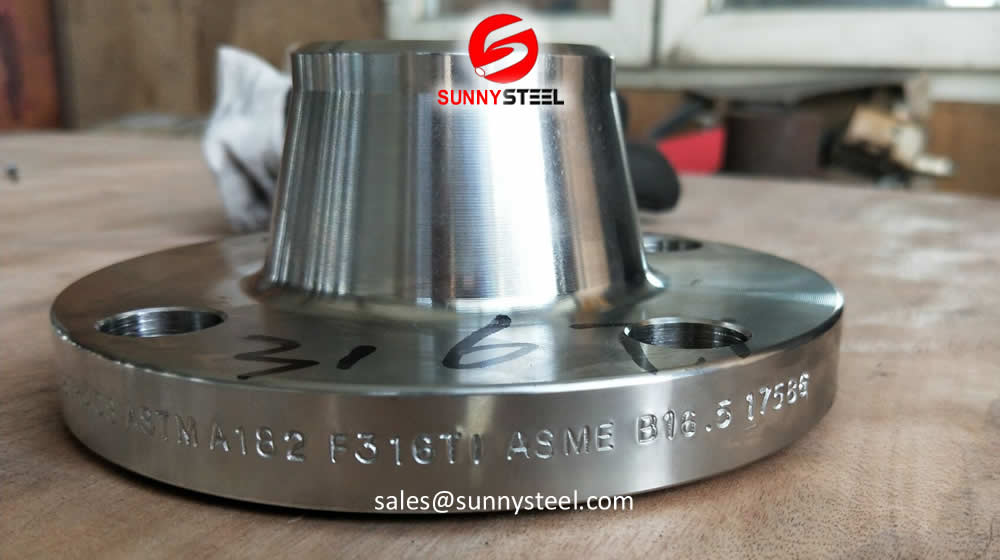

焊接颈法兰

焊接颈法兰NPS 6, 150级，标准40,asme b16.5 / astm a105

标准、尺寸和重量WN法兰

的焊接颈部法兰由于其固有的结构价值，是现有对焊法兰中设计最好的。

它贵是因为它的设计。

焊颈法兰规格:

规格:1/2”至60”，dn12mm至dn1500mm
压力等级：150级到2,500级，PN 2.5至PN 250
面向：RF / RTJ

焊颈法兰材料:

卡蓬钢:A105, A350 LF2, C22.8, S355JR
不锈钢:A182 F304/F304L/F316/F316L/F321
合金钢:F11、F12
包装:胶合板箱和胶合板托盘

温度范围

Viton：-20°C至200°C
硅胶:-50°C至230°C
Buna：-30°C至110°C
EVAC金属密封：-270°C至150°C
管外径尺寸:3/8到2英寸

材料：

法兰:304或316L不锈钢
o型环:氟橡胶，丁腈橡胶和硅树脂
紧固件:翼螺母，SureSeal，舱壁和疏散夹

真空范围
弹性体密封:>=1 × 10^-8托尔-高真空
EVAC金属密封:>=1 × 10^-11托尔-特高压

下面您会发现每种类型的简短描述和定义，用详细的图像完成。
