管道分类分级

管道工程是一种应用非常广泛的施工技术,在施工工程中占有重要的地位,管道的类型,主要以输送流体介质为主要目的。

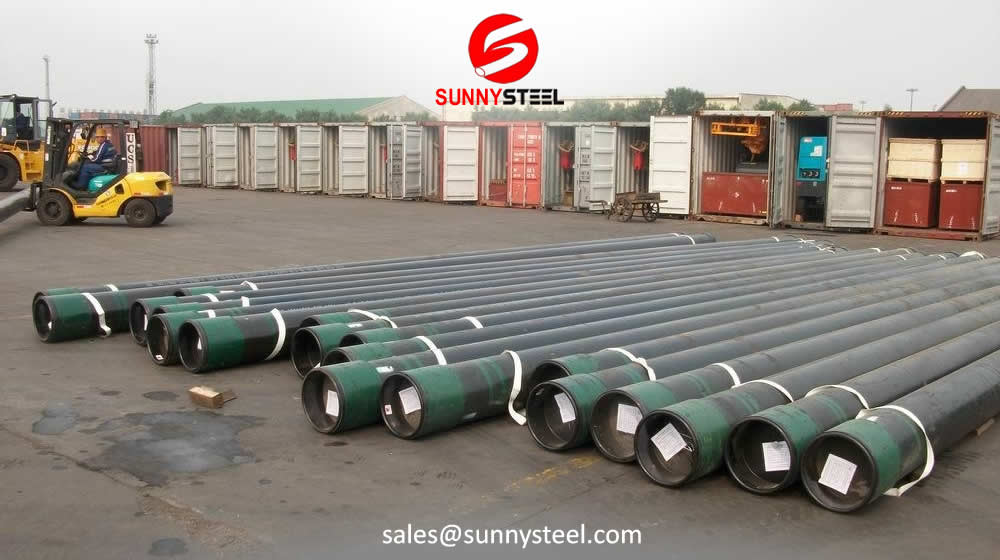

油管和套管,管道

例如,我们的日常生活离不开给排水、供热用热水或蒸汽、煤气等。

船舶管道分类有几种不同的方式,一般按压力机工作压力、工作温度、输送介质的分类,常用的分类方法如下:

管道分类

类名 设计压力P (mpa)
真空管道 P < 0
低压管道 0 < P≤1.6
介质压力管道 1.6 < P≤10.0
高压管道 10.0 < P≤42.0

在介质有压力的情况下,管道必须满足有足够的机械强度和密封性能。管网中使用的管道、管道附件及连接方式,在压力介质作用下应安全可靠,不漏密。

类名 介质温度T(℃)
低温管道 T < -40℃
大气压力管道 -40℃< T < 120℃
温度的管道 121℃< T < 450℃
高温管道 450℃< T

管道在温度的作用下,介质中应具有稳定可靠的耐热性,以承受介质的温度和压力,管道必须在热量和压力两方面满足管网的要求。在介质温度和环境温度的相互作用下,管道会产生热变形,使管道承受热应力。

管道等级

年级 操作压力(Mpa) 操作温度(Mpa)
P > 6.4 T > 450 > -140 - 45
第二。 P > 4 - 6.4 350 - 450 T T > > -45 - 30
P > 1.6 - 4 200 - 350 T T > > -30 - 20
四。 P≤1.6 T > 20 - 200

管道分级是根据管网输送介质的最高工作压力和最高工作温度两个参数来确定管道等级的。

所述管道连接到所述装置中,用于输送流体中的气体、液体或固体颗粒的管道、管道接头和阀门。

石油套管用于支撑油气井壁,保证钻井过程完成后整个井的正常运行。每口井都根据不同的钻井深度和地质情况,使用几层套管。套管下入后,进行水泥胶结。它不同于油管和钻杆,不能重复使用。这是一种一次性材料。因此,套管的消耗量占所有油井管道的70%以上。套管可分为导管套管、表面套管、技术套管和油套管。

美国石油学会API标准专门针对石油和天然气:工业中使用的套管、油管和管道标准。在标准中,套管钢等级分为H-40、J-55、K-55、N-80、L-80、C-90、T-95、P-110、Q- 125几个等级,每个等级都有不同的热处理工艺。在API 5CT中,将原料分为四组。第一组是H、J、K、N,第二组是C、L、T,第三组是P,第四组是q。数字代表强度水平,编码K、N、L、C、T表示无需解释。下面的数字代表材料的最小屈服强度。单位KSI(数以千计每平方英寸),H, N, K, J是第一组,材料的屈服强度200 MPa, L, C、T两组,材料的屈服强度100 MPa, P110是第三组,Q125第四组。

API分为4组。
第一组为普通管道,即低强度管道;
第二组代表耐硫和耐腐蚀的管子;
第三和第四组代表高强度水平。

J为代号,API规范规定钢等级代号后的值为1000psi (6894.7632 kPa)单位下的最小屈服强度。
例如,J-55, J是一个钢级符号,“55”表示55 × 1000psi,是指钢的最小屈服强度。

无缝钢管规范、标准和标识

无缝管广泛应用于核装置、燃气、石化、造船、锅炉等行业。无缝管在中国锅炉行业占据65%的市场份额。
