与奥氏体不锈钢和双链不锈钢相比，铁氧体合金钢用于低温服务有许多综合优势，例如更高的强度，更好的刚性和较低的膨胀系数。不仅有更好的稳定性，而且还具有更高的传热效率。用于低温服务的管和管道可广泛用于低温工程。
Sunny Steel为低温SEVICE提供了广泛的无缝钢管。

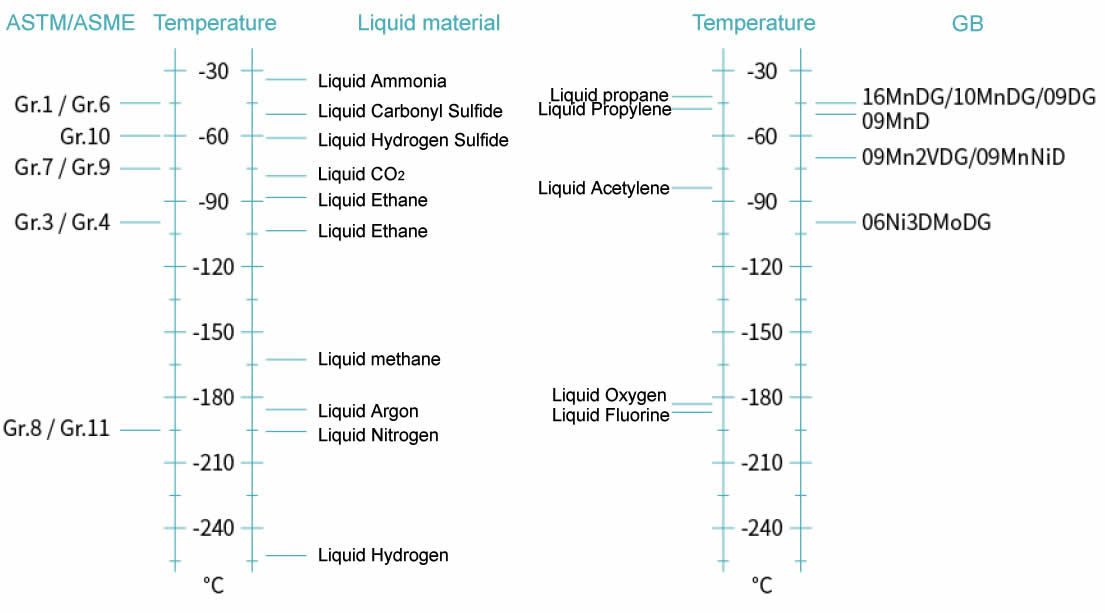

ASTM/ASME A/SA-333等级允许低温服务减去150摄氏度。始终在归一化条件下以最低限度的归一化条件提供材料，并且测试了特定温度范围的夏比冲击，以确保符合所需的服务温度。
该规范涵盖了用于低温服务的无缝和焊接钢管。
ASTM A333是用于低温服务的无缝和焊接碳和合金钢管的标准规范，或其他需要凹痕韧性的应用。狗万滚球官网
GB/T18984-2003标准标准适用于-49至-148摄氏度F低温压力管道和低温热交换器管。
GB/T 18984指定分类，代码，订单内容，大小，形状，重量，技术要求，测试方法，检查规则，包装，标记和质量证书，用于低温管道的无缝钢管。
我们通常将钢称为-10至-273℃使用的钢作为低温钢或低温钢，根据合金元素的含量和结构，低温钢可以分为：铝杀死的C -MN钢，例如06mnvti，06mnval，06mnnval，06mnval，06mnval，，09MN2VRE，06MNNB钢，低合金铁体低温钢0.5Ni，2.5Ni，3ni，3.5ni等，Martensiform低温钢，例如9ni，5ni钢，高合金高质量的高度高度极低的低敏感20mn23al等。
低温钢中合金元件的影响主要是指它对钢的低温韧性的影响：
锰可以改善钢的低温韧性。锰主要以钢中的固体溶液的形式存在，并扮演着固定溶液加强的作用。此外，锰是扩大奥氏体区域并降低转化温度的元素（A1和A3）。很容易获得细和延性铁氧体和珠光体晶粒，这可以增加最大冲击能量并显着降低脆性过渡温度。通常，MN/C比应等于3，这不仅可以降低钢的脆性过渡温度，还可以补偿由于MN含量增加而导致的碳含量减少引起的机械性能的降低。
镍可以减轻脆性过渡的趋势，并显着降低脆性过渡的温度。镍对改善钢的低温韧性的影响是锰的5倍，即，随着镍含量的增加，脆性过渡温度降低了10℃。这主要是由于用碳和固体溶液和增强剂吸收的镍，镍还移至共晶钢的左点，以减少碳含量，降低相变温度（A1和A2），相比之下具有相同的碳钢碳含量，珠光体种群的铁氧体和精炼岩数量减少（珠光体的碳含量也低于碳钢）。实验结果表明，镍在低温下增加韧性的主要原因是，含镍的钢在低温下具有更多可移动位错，并且更容易交叉滑移。例如，中型合金低碳质状低温钢9NI钢具有高温度韧性，可用于-196℃。基于9NI钢而开发的5NI钢在-162〜-196℃中具有良好的低温韧性。
随着碳含量的增加，钢的脆性过渡温度迅速升高，焊接特性降低，因此低温钢的碳含量限制为小于0.2％。
磷，硫，砷，锡，铅，锑：这些元素不利于钢的低温韧性。
它们在晶界中分离，从而降低了晶界的表面能量和电阻，并导致脆性裂纹起源于晶界，并沿晶界延伸直到裂缝完成。
磷可以提高钢的强度，但它会增加钢的脆性，尤其是在低温下。脆性过渡温度明显升高，因此应严格限制其含量。
o，h，n
这些元素将增加钢的脆性过渡温度。脱氧硅和铝杀死的钢可以改善低温下的韧性，但是由于硅会升高钢的脆性过渡温度，因此铝杀死的钢的脆性过渡温度低于硅杀死的钢。
规格，标准和标识无缝的管道广泛应用于核装置，天然气，石化，船舶建筑和锅炉工业。无缝的管道占中国锅炉行业市场份额的65％。
