无缝管广泛应用于核装置、燃气、石化、造船、锅炉等行业。
类型 | 使用 |
结构的目的 | 总体结构及机械 |
液体服务 | 石油、气体及其他流体输送 |
中低压力 | 蒸汽及锅炉制造业 |
液压支柱服务 | 液压支架 |
自动半轴套管 | 自动凸轮轴外壳 |
线管 | 油气输送 |
油管和套管 | 油气输送 |
钻杆 | 钻井 |
地质钻杆 | 地质钻探 |
石油裂解管 | 炉管,热交换器 |
钢的等级 | 标准 | 应用程序 | |||
GB(中国) | ASME(美国) | DIN / EN(欧元) | JIS (Jpan) | ||
---|---|---|---|---|---|
碳钢 | 10 20. 20克 20西班牙芒果 25岁的西班牙芒果 Q345B / C / D / E |
A106 sa - 106 b sa - 106 c sa - 192 sa - 210 a1 sa - 210 c |
St35.8 St45.8 P235GH P265GH |
STB340 STB410 STB510 |
省煤器管、水壁管、管道、集管、石化炉管、换热管 |
Mo钢 | 15撤走 20撤走 |
sa - 209 T1 sa - 209 T1a sa - 209 T1b |
16 mo3 | 15 mo3 16 mo3 |
水冷壁管 过热器管 再热器管 |
Cr-Mo钢 Cr-Mo-V钢 |
12 cr1mog 12 cr2mowvtib |
12 cr1mov 14 mov63 |
过热器管 再热器管, 管道,集管,石化炉管,换热管 |
||
Cr-Mo-Steel Cr-Mo-W钢 Cr-Mo钢 Cr-Mo-W钢 |
12 crmog 15 crmog 12 cr2mog 10 cr9mo1vnbn 10 cr9mow2vnbbn 12 cr1mo 12 cr5mol / NT 12 cr9mol / NT |
T11 /赛 病人/ P12 T22 /第22位 T23 / P23 T24 / P24 T5 / P5 T9 /票数 T91 / P91 T92 /先驱 |
10 crmo5-5 12 crmo4-5 10 crmo9-10 7 crwvmonb9-6 7 crmovtib10-10 X10CrMoVNb9-1 X10CrWMoVNb9-2 X11CrMo5 + l / NT X11CrMo9-1 + l / NT |
STB20 STB22 STB23 STB24 STB25 STB26 |
过热器管,再热器管,主蒸汽管,管道,集管,石化炉管,换热管 |
碳钢 镍钢 |
16 mndg 10 mndg 09年dg |
A333-1 sa - 333 - 1 A333-6 sa - 333 - 6 A333-3 sa - 333 - 3 |
STPL380 STPL450 |
低温应用管道 | |
奥氏体不锈钢 | --- | AP304 TP304H TP321 TP321H TP347 TP347H TP316 TP316H S30432 TP310HCbN |
--- | 过热器管 再热器管 |
以无缝钢管为例,存在一些影响质量的公差。注意到这一点,你会得到一个更好的管道。
对于NPS 12 (DN300, 323.8mm)及以下的管道,重量应在-3.5% / +10%范围内变化。
对于超过NPS 12 (DN300, 323.8mm)的管道,重量应在-5% / +10%范围内变化。
nps4 (DN100, 114.3mm)及以下的管可方便分批称重;直径大于nps4的管道应单独称重。
通常情况下,轧机采用-10%到+10%的公差,但TPMCSTEEL保持±3%的变化。
对于无缝管材,如果订购了明确的切割长度,长度应在-0mm / +6mm范围内变化。
管类型 | 管Szie(毫米) | 公差 | |
热轧 | OD | < 50 | ±0.50毫米 |
≥50 | ±1% | ||
WT | < 4 | ±12.5% | |
≥4 | + 15%、-12.5% | ||
>20 | ±12.5% | ||
冷拔 | OD | 6 - 10 | ±0.20毫米 |
10 - 30 | ±0.40毫米 | ||
30 - 50 | ±0.45 | ||
> 50 | ±1% | ||
WT | <1 | ±0.15毫米 | |
> 1 - 3 | + 15%, - 10% | ||
> 3 | + 12.5%, - 10% |
10英寸以上的管道作为特殊外径公差管,外径应在+1% /-1%范围内变化。
标准 | 热加工无缝管 | 冷抛光无缝管 | ||
出直径 (毫米) |
宽容 | 出直径 (毫米) |
宽容 | |
---|---|---|---|---|
EN10216-1 EN10216-2 DIN17175 |
≤100 | + / - -0.75% (最低+ / - -0.5毫米) |
所有 | + / - -0.5% (最低+ / - -0.30毫米) |
> 100 | + / - -0.90% | |||
GB / T 3087 | ≤460 | + / - -0.75% (最低+ / - -0.5毫米) |
10 - 30 | + / - -0.40毫米 |
> 30 - 50 | + / - -0.45毫米 | |||
> 50 | + / - -1.0% | |||
GB / T 5310 GB / T 9948 GB / T 6479 |
< 57 | + / - -0.40毫米 | ≤30 | + / - -0.20毫米 |
57 - 325 | + / - -0.75% | > 30 - 50 | + / - -0.30毫米 | |
> 325 - 460 | + 1%, 2毫米 | > 50 | + / - -0.8% | |
ASME sa - 179 m ASME sa - 192 m ASME sa - 209 m ASME sa - 210 m ASME sa - 213 m Jis g 3461 Jis g 3461 |
≤101.6 | + 0.4, -0.8毫米 | < 25.4 | + / - -0.10毫米 |
> 25.4 - -38.1 | + / - -0.15毫米 | |||
> 38.1 - -50.8 | + / - -0.20毫米 | |||
101.6 - -190.5 | + 0.4, -1.2毫米 | > 50.8 - -63.5 | + / - -0.25毫米 | |
> 63.5 - -76.2 | + / - -0.30毫米 | |||
> 76.2 | + / - -0.38毫米 | |||
ASME SA106 ASME SA335 |
≤48.3 | + / - -0.40毫米 | ≤48.3 | + / - -0.40毫米 |
48.3 - -114.3 | + / - -0.79毫米 | |||
114.4 - -219.1 | + 1.59, -0.79毫米 | |||
219.2 - -323.9 | + 2.38, -0.79毫米 | > 48.3 | + / - -0.79毫米 | |
> 324 | + / - -1.0% |
对于标准管,除薄壁管另有规定外,其直径公差应按下表执行:
标准 | 热加工无缝管 | 冷抛光无缝管 | ||
出直径 (毫米) |
宽容 | 出直径 (毫米) |
宽容 | |
---|---|---|---|---|
EN10216-1 EN10216-2 DIN17175 |
≤100 | + / - -0.75% (最低+ / - -0.5毫米) |
所有 | + / - -0.5% (最低+ / - -0.30毫米) |
> 100 | + / - -0.90% | |||
GB / T 3087 | ≤460 | + / - -0.75% (最低+ / - -0.5毫米) |
10 - 30 | + / - -0.40毫米 |
> 30 - 50 | + / - -0.45毫米 | |||
> 50 | + / - -1.0% | |||
GB / T 5310 GB / T 9948 GB / T 6479 |
< 57 | + / - -0.40毫米 | ≤30 | + / - -0.20毫米 |
57 - 325 | + / - -0.75% | > 30 - 50 | + / - -0.30毫米 | |
> 325 - 460 | + 1%, 2毫米 | > 50 | + / - -0.8% | |
ASME sa - 179 m ASME sa - 192 m ASME sa - 209 m ASME sa - 210 m ASME sa - 213 m Jis g 3461 Jis g 3461 |
≤101.6 | + 0.4, -0.8毫米 | < 25.4 | + / - -0.10毫米 |
> 25.4 - -38.1 | + / - -0.15毫米 | |||
> 38.1 - -50.8 | + / - -0.20毫米 | |||
101.6 - -190.5 | + 0.4, -1.2毫米 | > 50.8 - -63.5 | + / - -0.25毫米 | |
> 63.5 - -76.2 | + / - -0.30毫米 | |||
> 76.2 | + / - -0.38毫米 | |||
ASME SA106 ASME SA335 |
≤48.3 | + / - -0.40毫米 | ≤48.3 | + / - -0.40毫米 |
48.3 - -114.3 | + / - -0.79毫米 | |||
114.4 - -219.1 | + 1.59, -0.79毫米 | |||
219.2 - -323.9 | + 2.38, -0.79毫米 | > 48.3 | + / - -0.79毫米 | |
> 324 | + / - -1.0% |
任何一点的壁厚应在以下公差表内。
标准 | 热加工无缝管 | 冷抛光无缝管 | ||||
出直径 OD(毫米) |
壁厚 T(毫米) |
宽容 | 出直径 (毫米) |
壁厚 T(毫米) |
宽容 | |
---|---|---|---|---|---|---|
DIN17175 | ≤130 | S≤2 sn | + 15%、-10% | -- | 所有 | + / - -10% (最低+ / - -0.2毫米) |
2 sn < S≤4 sn | + 12.5%、-10% | |||||
S > 4 sn | + - / 9% | |||||
> 130 | S≤0.05哒 | + 17.5%、-12.5% | ||||
0.05哒< S≤0.11哒 | + / - -12.5% | |||||
年代> 0.11哒 | + / - -10% | |||||
EN 10216 - 1 EN 10216 - 2 |
≤219.1 | - | + / - -12.5% (最低+ / - -0.4毫米) |
|||
-- | T / D≤0.025 | + / - -20% | ||||
0.025 < T / D≤0.050 | + / - -15% | |||||
0.05 < T / D≤0.10 | + / - -12.5% | |||||
0.1 < T / D | + / - -10% | |||||
GB / T 3087 | -- | ≤20 | + 15%、-12.5% (最低+ 0.45,-0.35毫米) |
-- | 1.0 - -3.0 | + 15%、-10% |
>20 | + / - -12.5% | -- | > 3 | + 12.5%、-10% | ||
GB / T 5310 GB / T 9948 GB / T 6479 |
-- | < 4.0 | + 15%、-10% (最低+ 0.48,-0.32毫米) |
-- | 2 - 3 | + 12%、-10% |
4— | + 12.5%、-10% | > 3 | + / - -10% | |||
>20 | + / - -10% | |||||
ASME sa - 179 m ASME sa - 192 m ASME sa - 209 m ASME sa - 210 m ASME sa - 231 m Jis g 3461 Jis g 3462 |
-- | 2.41 - -3.8 | + 35%、-0% | ≤38.1 | -- | + 20%、-0% |
3.8 - -4.6 | + 33%、-0% | > 38.1 | -- | 22%、-0% | ||
> 4.6 | + 28%、-0% | -- | -- | -- | ||
ASME sa - 106 ASME sa - 335 |
-- | 所有 | + / - 12.5% | 所有 | + / - -10% |
注意:
应买方要求并在采购订单中注明,经审核后可生产其他外径和水径的钢管。
地下水面 O.D. |
2.5 | 3. | 3.2 | 3.5 | 4.0 | 4.5 | 5 | 5.5 | 6.5 | 7.0 | 7.5 | 8.0 | 8.5 | 9.0 | 9.5 | 10.0 | 11.0 | 12.0 | 13.0 | 14.0 | 15.0 | 16.0 |
18 | ||||||||||||||||||||||
19 | ||||||||||||||||||||||
22 | ||||||||||||||||||||||
24 | ||||||||||||||||||||||
25 | ||||||||||||||||||||||
28 | ||||||||||||||||||||||
29 | ||||||||||||||||||||||
30. | ||||||||||||||||||||||
31.8 | ||||||||||||||||||||||
35 | ||||||||||||||||||||||
38 | ||||||||||||||||||||||
40 | ||||||||||||||||||||||
42 | ||||||||||||||||||||||
45 | ||||||||||||||||||||||
48 | ||||||||||||||||||||||
50 | ||||||||||||||||||||||
51 | ||||||||||||||||||||||
54 | ||||||||||||||||||||||
57 | ||||||||||||||||||||||
60 | ||||||||||||||||||||||
63.5 | ||||||||||||||||||||||
68 | ||||||||||||||||||||||
70 | ||||||||||||||||||||||
73 | ||||||||||||||||||||||
76 | ||||||||||||||||||||||
83 | ||||||||||||||||||||||
89 | ||||||||||||||||||||||
地下水面 O.D. |
2.5 | 3. | 3.2 | 3.5 | 4.0 | 4.5 | 5 | 5.5 | 6.5 | 7.0 | 7.5 | 8.0 | 9.0 | 9.5 | 10.0 | 11.0 | 12.0 | 13.0 | 14.0 | 15.0 | 16.0 |
注意:
应买方要求并在采购订单中注明,经审核后可生产其他外径和水径的钢管。
地下水面 O.D. |
3.2 | 3.5 | 3.6 | 4.0 | 4.5 | 5.0 | 5.5 | 5.6 | 6.0 | 7.0 | 7.1 | 7.5 | 8.0 | 8.5 | 8.8 | 9.0 | 9.5 | 10.0 | 11.0 | 12.0 | 12.5 | 13.0 | 14.0 | 14.2 | 15.0 | 16.0 | 17.0 | 17.5 | 18.0 | 19.0 | 20.0 | 22.2 | 24.0 | 25.0 | 30.0 |
31.8 | |||||||||||||||||||||||||||||||||||
33.4 | |||||||||||||||||||||||||||||||||||
35 | |||||||||||||||||||||||||||||||||||
40 | |||||||||||||||||||||||||||||||||||
42 | |||||||||||||||||||||||||||||||||||
42.4 | |||||||||||||||||||||||||||||||||||
44.5 | |||||||||||||||||||||||||||||||||||
45 | |||||||||||||||||||||||||||||||||||
48 | |||||||||||||||||||||||||||||||||||
50 | |||||||||||||||||||||||||||||||||||
51 | |||||||||||||||||||||||||||||||||||
54 | |||||||||||||||||||||||||||||||||||
57 | |||||||||||||||||||||||||||||||||||
60 | |||||||||||||||||||||||||||||||||||
63 | |||||||||||||||||||||||||||||||||||
63.5 | |||||||||||||||||||||||||||||||||||
68 | |||||||||||||||||||||||||||||||||||
70 | |||||||||||||||||||||||||||||||||||
71 | |||||||||||||||||||||||||||||||||||
73 | |||||||||||||||||||||||||||||||||||
76 | |||||||||||||||||||||||||||||||||||
82 | |||||||||||||||||||||||||||||||||||
89 | |||||||||||||||||||||||||||||||||||
95 | |||||||||||||||||||||||||||||||||||
101.6 | |||||||||||||||||||||||||||||||||||
108 | |||||||||||||||||||||||||||||||||||
114.3 | |||||||||||||||||||||||||||||||||||
121 | |||||||||||||||||||||||||||||||||||
127 | |||||||||||||||||||||||||||||||||||
133 | |||||||||||||||||||||||||||||||||||
140 | |||||||||||||||||||||||||||||||||||
146 | |||||||||||||||||||||||||||||||||||
152 | |||||||||||||||||||||||||||||||||||
159 | |||||||||||||||||||||||||||||||||||
165 | |||||||||||||||||||||||||||||||||||
168 | |||||||||||||||||||||||||||||||||||
180 |
地下水面 O.D. |
6 | 6.4 | 6.7 | 7 | 7.4 | 7.6 | 9 | 9.5 | 10 | 14 | 16 | 20. | 25 | 30. | 32 | 35 | 40 | 46 | 50 | 52 | 55 | 60 |
200.03 | ||||||||||||||||||||||
219.1 | ||||||||||||||||||||||
244.5 | ||||||||||||||||||||||
269.8 | ||||||||||||||||||||||
273 | ||||||||||||||||||||||
298.5 | ||||||||||||||||||||||
325 | ||||||||||||||||||||||
339.7 | ||||||||||||||||||||||
351 | ||||||||||||||||||||||
355.6 | ||||||||||||||||||||||
365.1 | ||||||||||||||||||||||
377 | ||||||||||||||||||||||
402 | ||||||||||||||||||||||
406.4 | ||||||||||||||||||||||
426 | ||||||||||||||||||||||
431.8 | ||||||||||||||||||||||
457 |
钢是铁和其他元素的合金。有些元素被故意添加到铁中,以获得某些特定的性质和特征。其他元素是偶然出现的,不容易被删除。这样的元素被称为“微量”或“残留”元素。
许多产品规范对报告某些元素有强制性要求,这些要求各不相同。大多数工厂例行提供热分析,其中包括以下元素。虽然可以分析其他元素,但这通常是不实际或必要的,除非它们是添加物(例如Pb -铅,Sb -锑或Co -钴)。
年级 | 钢的等级 | C | 如果 | 锰 | 年代 | P | Cr | 莫 | V | “透明国际” | B | W | 倪 | 艾尔 | 注 | N | 其他人 |
标准 | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
GB 3087 | 10 | 0.07 - -0.13 | 0.17 - -0.37 | 0.35 - -0.65 | 0.020 | 0.025 | ≤0.15 | ||||||||||
20. | 0.17 - -0.23 | 0.17 - -0.37 | 0.35 - -0.65 | 0.020 | 0.025 | ≤0.25 | |||||||||||
GB / T 9948 | 10 | 0.07 - -0.13 | 0.17 - -0.37 | 0.35 - -0.65 | 0.020 | 0.025 | ≤0.15 | ||||||||||
20. | 0.17 - -0.23 | 0.17 - -0.37 | 0.35 - -0.65 | 0.020 | 0.025 | ≤0.25 | |||||||||||
12 crmo | 0.08 - -0.15 | 0.17 - -0.37 | 0.40 - -0.70 | 0.015 | 0.025 | 0.40 - -0.70 | 0.40 - -0.55 | ||||||||||
15 crmo | 0.12 - -0.18 | 0.17 - -0.37 | 0.40 - -0.80 | 0.015 | 0.025 | 0.80 - -1.10 | 0.40 - -0.55 | ||||||||||
12 cr1mo | 0.08 - -0.15 | 0.17 - -0.37 | 0.40 - -0.70 | 0.010 | 0.025 | 1.00 - -1.50 | -065 - 0.45 | ||||||||||
12 crmov | 0.08 - -0.15 | 0.50 - -1.00 | 0.30 - -0.60 | 0.015 | 0.025 | 1.00 - -1.50 | 0.45 - -0.55 | ||||||||||
12 cr1mov | 0.08 - -0.15 | 0.17 - -0.37 | 0.40 - -0.70 | 0.010 | 0.025 | 0.90 - -1.20 | 0.25 - -0.35 | ||||||||||
12 cr2mo | 0.08 - -0.15 | ≤0.5 | 0.40 - -0.60 | 0.015 | 0.025 | 2.00 - -2.50 | 0.90 - -1.13 | ||||||||||
12 cr5mol / NT | ≤0.15 | ≤0.5 | 0.40 - -0.60 | 0.015 | 0.025 | 2.00 - -2.50 | 0.90 - -1.13 | ||||||||||
12 cr9mol / NT | ≤0.15 | 0.25 - -1.0 | 0.30 - -0.60 | 0.015 | 0.025 | 8.0 - -10.0 | 0.90 - -1.10 | ||||||||||
10 | 0.07 - -0.13 | 0.17 - -0.37 | 0.35 - -0.65 | 0.020 | 0.025 | ≤0.15 | |||||||||||
20. | 0.17 - -0.23 | 0.17 - -0.37 | 0.35 - -0.65 | 0.020 | 0.025 | ≤0.25 | |||||||||||
12 crmo | 0.08 - -0.15 | 0.17 - -0.37 | 0.40 - -0.70 | 0.015 | 0.025 | 0.40 - -0.70 | 0.40 - -0.55 | ||||||||||
15 crmo | 0.12 - -0.18 | 0.17 - -0.37 | 0.40 - -0.80 | 0.015 | 0.025 | 0.80 - -1.10 | 0.40 - -0.55 | ||||||||||
12 cr2mo | 0.08 - -0.15 | ≤0.5 | 0.40 - -0.60 | 0.015 | 0.025 | 2.00 - -2.50 | 0.90 - -1.13 | ||||||||||
12 cr5mo | ≤0.15 | ≤0.5 | 0.40 - -0.60 | 0.015 | 0.025 | 2.00 - -2.50 | 0.90 - -1.13 | ||||||||||
Q345B / C / D / E | 0.12 - -0.18 | 0.20 - -0.50 | 1.20 - -1.70 | 0.010 | 0.025 | ||||||||||||
DIN 17175 | 圣35.8 | ≤0.17 | 0.10 - -0.35 | 0.40 - -0.80 | 0.020 | 0.025 | |||||||||||
圣45.8 | ≤0.21 | 0.10 - -0.35 | 0.40 - -1.20 | 0.020 | 0.025 | ||||||||||||
15 mo3 | 0.12 - -0.20 | 0.10 - -0.35 | 0.40 - -0.80 | 0.020 | 0.025 | 0.25 - -0.35 | |||||||||||
13 crmo44 | 0.10 - -0.18 | 0.10 - -0.35 | 0.40 - -0.70 | 0.020 | 0.025 | 0.70 - -1.10 | 0.45 - -0.65 | ||||||||||
10 crmo910 | 0.08 - -0.15 | ≤0.50 | 0.40 - -0.70 | 0.020 | 0.025 | 2.00 - -2.50 | 0.90 - -1.20 | ||||||||||
14 mov63 | 0.10 - -0.18 | 0.10 - -0.35 | 0.40 - -0.70 | 0.020 | 0.025 | 0.30 - -0.60 | 0.50 - -0.70 | 0.22 - -0.32 | |||||||||
12 cr1mov | 0.08 - -0.15 | 0.17 - -0.37 | 0.40 - -0.70 | 0.020 | 0.025 | 0.90 - -1.20 | 0.25 - -0.35 | 0.15 - -0.30 | |||||||||
GB5310 | 20克 | 0.17 - -0.23 | 0.17 - -0.37 | 0.35 - -0.65 | 0.015 | 0.025 | |||||||||||
20西班牙芒果 | 0.17 - -0.24 | 0.17 - -0.37 | 0.70 - -1.00 | 0.015 | 0.025 | ||||||||||||
25岁的西班牙芒果 | 0.22 - -0.27 | 0.17 - -0.37 | 0.70 - -1.00 | 0.015 | 0.025 | ||||||||||||
15撤走 | 0.12 - -0.20 | 0.17 - -0.37 | 0.40 - -0.80 | 0.015 | 0.025 | 0.25 - -0.35 | |||||||||||
20撤走 | 0.15 - -0.25 | 0.17 - -0.37 | 0.40 - -0.80 | 0.015 | 0.025 | 0.44 - -0.65 | |||||||||||
12 crmog | 0.08 - -0.15 | 0.17 - -0.37 | 0.40 - -0.70 | 0.015 | 0.025 | 0.40 - -0.70 | 0.40 - -0.55 | ||||||||||
15 crmog | 0.12 - -0.18 | 0.17 - -0.37 | 0.40 - -0.70 | 0.015 | 0.025 | 0.80 - -1.10 | 0.40 - -0.55 | ||||||||||
12 cr2mog | 0.08 - -0.15 | ≤0.60 | 0.40 - -0.60 | 0.015 | 0.025 | 2.00 - -2.50 | 0.90 - -1.13 | ||||||||||
12 cr1movg | 0.08 - -0.15 | 0.17 - -0.37 | 0.40 - -0.70 | 0.010 | 0.025 | 0.90 - -1.20 | 0.25 - -0.35 | 0.15 - -0.30 | |||||||||
12 cr2mowvtib | 0.08 - -0.15 | 0.45 - -0.75 | 0.45 - -0.65 | 0.015 | 0.025 | 1.60 - -2.10 | 0.50 - -0.65 | 0.28 - -0.42 | 0.08 - -0.18 | 0.002 - -0.008 | 0.30 - -0.55 | ||||||
10 cr9mo1vnbn | 0.08 - -0.12 | 0.20 - -0.50 | 0.30 - -0.60 | 0.010 | 0.020 | 8.00 - -9.50 | 0.85 - -1.05 | 0.18 - -0.25 | ≤0.40 | ≤0.020 | 0.06 - -0.10 | 0.03 - -0.07 | |||||
10 cr9mow2vnbbn | 0.07 - -0.13 | ≤0.50 | 0.30 - -0.60 | 0.010 | 0.020 | 8.50 - -9.50 | 0.30 - -0.60 | 0.15 - -0.25 | 0.001 - -0.006 | 1.50 - -2.00 | ≤0.40 | ≤0.020 | 0.04 - -0.09 | 0.03 - -0.07 | |||
07年cr19ni10 | 0.04 - -0.10 | ≤0.75 | ≤2.0 | 0.015 | 0.035 | 17.00 - -20.00 | 8.00 - -11.00 | ||||||||||
07年cr18ni11nb | 0.04 - -0.10 | ≤0.75 | ≤2.0 | 0.150 | 0.030 | 17.00 - -19.00 | 9.00 - -13.00 | 8 c - 1.10 | |||||||||
ASME sa - 179 m | sa - 179 | 0.06 - -0.18 | 0.27 - -0.63 | 0.020 | 0.030 | ||||||||||||
ASTMA 106 ASME sa - 106 m |
106 b sa - 106 b |
≤0.30 | ≥0.10 | 0.29 - -1.06 | 0.020 | 0.025 | |||||||||||
106 c sa - 106 c |
≤0.35 | ≥0.10 | 0.29 - -1.06 | 0.020 | 0.025 | ||||||||||||
ASTM A192 ASME sa - 192 m |
SA 192 sa - 192 |
0.06 - -0.18 | ≤0.25 | 0.27 - -0.63 | 0.020 | 0.025 | |||||||||||
ASTM A209 ASME sa - 209 m |
A209T1 sa - 209 t1 |
0.10 - -0.20 | 0.10 - -0.50 | 0.30 - -0.80 | 0.020 | 0.025 | 0.44 - -0.65 | ||||||||||
A209T1b sa - 209 t1b |
≤0.14 | 0.10 - -0.50 | 0.30 - -0.80 | 0.020 | 0.025 | 0.44 - -0.65 | |||||||||||
A209T1a sa - 209 t1a |
0.15 - -0.25 | 0.10 - -0.50 | 0.30 - -0.80 | 0.020 | 0.025 | 0.44 - -0.65 | |||||||||||
ASTM A210 ASME sa - 210 m |
210年a1 sa - 210 a1 |
≤0.27 | ≥0.10 | ≤0.93 | 0.020 | 0.025 | |||||||||||
210 c sa - 210 c |
≤0.35 | ≥0.10 | 0.29 - -1.06 | 0.020 | 0.025 | ||||||||||||
ASME sa - 335 m ASTM A335M |
P1 | 0.10 - -0.20 | 0.10 - -0.50 | 0.30 - -0.80 | 0.020 | 0.025 | 0.44 - -0.65 | ||||||||||
P2 | 0.10 - -0.20 | 0.10 - -0.30 | 0.30 - -0.61 | 0.020 | 0.025 | 0.50 - -0.81 | 0.44 - -0.65 | ||||||||||
P5 | ≤0.15 | ≤0.50 | 0.30 - -0.60 | 0.020 | 0.025 | 4.00 - -6.00 | 0.45 - -0.65 | ||||||||||
票数 | ≤0.15 | 0.25 - -1.00 | 0.30 - -0.60 | 0.020 | 0.025 | 8.00 - -10.0 | 0.90 - -1.10 | ||||||||||
赛 | 0.05 - -0.15 | 0.50 - -1.00 | 0.30 - -0.60 | 0.020 | 0.025 | 1.00 - -1.50 | 0.44 - -0.65 | ||||||||||
P12 | ≤0.15 | ≤0.50 | 0.30 - -0.61 | 0.020 | 0.025 | 0.80 - -1.25 | 0.44 - -0.65 | ||||||||||
第22位 | ≤0.15 | ≤0.50 | 0.3. | 0.020 | 0.025 | 1.90 - -2.60 | 0.87 - -1.13 | ||||||||||
P23 | 0.04 - -0.10 | ≤0.50 | 0.10 - -0.60 | 0.010 | 0.025 | 1.90 - -2.60 | 0.05 - -0.30 | 0.20 - -0.30 | 0.0005 - -0.006 | 1.45 - -1.75 | ≤0.030 | 0.02 - -0.08 | ≤0.030 | ||||
P24 | 0.05 - -0.10 | 0.15 - -0.45 | 0.30 - -0.70 | 0.010 | 0.020 | 2.20 - -2.60 | 0.90 - -1.10 | 0.20 - -0.30 | 0.06 - -0.10 | 0.0015 - -0.0070 | ≤0.020 | ≤0.012 | |||||
P91类型1 | 0.08 - -0.12 | 0.20 - -0.50 | 0.30 - -0.60 | 0.010 | 0.020 | 8.00 - -9.50 | 0.85 - -1.05 | 0.18 - -0.25 | ≤0.010 | ≤0.40 | ≤0.020 | 0.06 - -0.10 | Zr≤0.010 | ||||
P91 Type2 | 0.08 - -0.12 | 0.20 - -0.40 | 0.30 - -0.50 | 0.005 | 0.020 | 8.00 - -9.50 | 0.85 - -1.05 | 0.18 - -0.25 | ≤0.010 | ≤0.001 | ≤0.20 | ≤0.020 | 0.06 - -0.10 | 铜、Sn≤0.010 W≤0.05,某人≤0.003 |
|||
先驱 | 0.07 - -0.13 | ≤0.50 | 0.30 - -0.60 | 0.010 | 0.020 | 8.50 - -9.50 | 0.30 - -0.60 | 0.15 - -0.25 | ≤0.40 | ≤0.040 | 0.04 - -0.09 | ||||||
ASTM A213 ASME sa - 213 m |
A 213 t2 sa - 213 T2 |
0.10 - -0.20 | 0.10 - -0.30 | 0.30 - -0.61 | 0.020 | 0.025 | 0.50 - -1.81 | 0.44 - -0.65 | |||||||||
A213 T5 sa - 213 T5 |
≤0.15 | ≤0.50 | 0.30 - -0.60 | 0.020 | 0.025 | 4.00 - -6.00 | 0.45 - -0.65 | ||||||||||
A213 T9 sa - 213 T9 |
≤0.15 | 0.25 - -1.00 | 0.30 - -0.60 | 0.020 | 0.025 | 8.00 - -10.0 | 0.90 - -1.10 | ||||||||||
A 213 t11 sa - 213 T11 |
0.05 - -0.15 | 0.50 - -1.00 | 0.30 - -0.60 | 0.020 | 0.025 | 1.00 - -1.50 | 0.44 - -0.65 | ||||||||||
A 213 t12 sa - 213病人 |
≤0.15 | ≤0.50 | 0.30 - -0.61 | 0.020 | 0.025 | 0.80 - -1.25 | 0.44 - -0.65 | ||||||||||
A 213 t22 sa - 213 T22 |
0.05 - -0.15 | ≤0.50 | 0.30 - -0.60 | 0.020 | 0.025 | 1.90 - -2.60 | 0.87 - -1.13 | ||||||||||
A 213 t23 sa - 213 T23 |
0.04 - -0.10 | ≤0.50 | 0.10 - -0.60 | 0.010 | 0.025 | 1.90 - -2.60 | 0.05 - -0.30 | 0.20 - -0.30 | 0.005 - -0.06 | 0.0005 - -0.006 | 1.45 - -1.75 | ≤0.03 | 0.02 - -0.08 | ≤0.03 | Ti / N≥3.5 | ||
A 213 t24 sa - 213 T24 |
0.05 - -0.10 | 0.15 - -0.45 | 0.30 - -0.70 | 0.020 | 0.025 | 2.20 - -2.60 | 0.70 - -1.10 | 0.20 - -0.30 | 0.06 - -0.10 | 0.0015 - -0.0020 | ≤0.02 | ≤0.012 | |||||
A 213 t91 sa - 213 T91 |
0.08 - -0.12 | 0.20 - -0.50 | 0.30 - -0.60 | 0.010 | 0.020 | 8.00 - -9.50 | 0.85 - -1.05 | 0.18 - -0.25 | ≤0.40 | ≤0.40 | 0.06 - -0.10 | 0.03 - -0.07 | |||||
A 213 t911 sa - 213 T911 |
0.09 - -0.13 | 0.10 - -0.50 | 0.30 - -0.60 | 0.020 | 0.025 | 8.50 - -10.50 | 0.90 - -1.10 | 0.18 - -0.25 | 0.0003 - -0.006 | 0.90 - -1.10 | ≤0.40 | ≤0.40 | 0.06 - -0.10 | 0.04 - -0.09 | |||
A 213 t92 sa - 213 T92 |
0.07 - -0.13 | ≤0.5 | 0.3 - -0.6 | 0.010 | 0.020 | 8.50 - -9.50 | 0.30 - -0.60 | 0.15 - -0.25 | 0.001 - -0.006 | 1.50 - -2.00 | ≤0.4 | ≤0.4 | 0.04 - -0.09 | 0.03 - -0.07 | |||
A 213 t122 sa - 213 T122 |
0.07 - -0.14 | ≤0.5 | ≤0.70 | 0.010 | 0.020 | 10.00 - -12.50 | 0.25 - -0.60 | 0.15 - -0.30 | 0.0005 - -0.005 | 1.50 - -2.50 | ≤0.5 | ≤0.4 | 0.040 - -0.10 | 0.040 - -0.100 | |||
TP304H | 0.04 - -0.10 | ≤0.75 | ≤2.0 | 0.030 | 0.040 | 18.00 - -20.00 | 8.00 - -11.000 | ||||||||||
TP321H | 0.04 - -0.10 | ≤0.75 | ≤2.0 | 0.030 | 0.040 | 17.00 - -20.00 | 4 * -0.60 C % | 9.00 - -13.00 | |||||||||
TP347H | 0.04 - -0.10 | ≤0.75 | ≤2.0 | 0.030 | 0.040 | 17.00 - -20.00 | 9.00 - -13.00 | Nb +助教≥8 * C % -1.00 | |||||||||
S30432 | 0.07 - -0.13 | ≤0.30 | ≤1.0 | 0.040 | 0.010 | 17.00 - -20.00 | 0.001 - -0.010 | 7.5 - -10.5 | 0.003 - -0.030 | 0.30 - -0.60 | 0.05 - -0.12 | 铜2.50 - -3.50 | |||||
TP310HCbN | 0.04 - -0.10 | ≤0.75 | ≤2.0 | 0.030 | 0.030 | 24.00 - -26.00 | 17.0 - -23.0 | 0.20 - -0.60 | 0.15 - -0.35 | ||||||||
EN10216-2 | P195GH | ≤0.13 | ≤0.35 | ≤0.70 | 0.020 | 0.025 | ≤0.30 | ≤0.08 | ≤0.02 | ≤0.040 | ≤0.30 | ≥0.02 | ≤0.01 | Cr +铜+钼镍≤0.70 | |||
P235GH | ≤0.16 | ≤0.35 | ≤1.20 | 0.020 | 0.025 | ≤0.30 | ≤0.08 | ≤0.02 | ≤0.040 | ≤0.30 | ≥0.02 | ≤0.01 | Cr +铜+钼镍≤0.70 | ||||
P265GH | ≤0.20 | ≤0.40 | ≤1.40 | 0.020 | 0.025 | ≤0.30 | ≤0.08 | ≤0.02 | ≤0.040 | ≤0.30 | ≥0.02 | ≤0.01 | Cr +铜+钼镍≤0.70 | ||||
16 mo3 | 0.12 - -0.20 | ≤0.35 | 0.40 - -0.90 | 0.020 | 0.025 | ≤0.30 | 0.25 - -0.35 | ≤0.30 | ≤0.04 | 铜≤0.30 | |||||||
10 crmo5-5 | ≤0.15 | 0.50 - -1.00 | 0.30 - -0.60 | 0.020 | 0.025 | 1.00 - -1.50 | 0.45 - -0.65 | ≤0.30 | ≤0.04 | 铜≤0.30 | |||||||
13 crmo4-5 | 0.10 - -0.70 | ≤0.35 | 0.40 - -0.70 | 0.020 | 0.025 | 0.70 - -1.15 | 0.40 - -0.60 | ≤0.30 | ≤0.04 | 铜≤0.30 | |||||||
10 crmo9-10 | 0.08 - -0.14 | ≤0.50 | 0.30 - -0.70 | 0.020 | 0.025 | 2.00 - -2.50 | 0.90 - -1.10 | ≤0.30 | ≤0.04 | 铜≤0.30 | |||||||
7 crmovtib10-10 | 0.05 - -0.10 | 0.15 - -0.45 | 0.30 - -0.70 | 0.010 | 0.020 | 2.20 - -2.60 | 0.90 - -1.10 | 0.20 - -0.30 | 0.06 - -0.10 | 0.0015 - -0.0007 | ≤0.02 | ≤0.010 | |||||
X10CrMoVNb9-1 | 0.08 - -0.12 | 0.20 - -0.50 | 0.30 - -0.60 | 0.010 | 0.020 | 8.00 - -9.50 | 0.85 - -1.05 | 0.18 - -0.25 | ≤0.04 | ≤0.04 | 0.06 - -0.10 | 0.03 - -0.07 | 铜≤0.30 | ||||
X10CrWMoVNb9-2 | 0.07 - -0.13 | ≤0.50 | 0.30 - -0.60 | 0.010 | 0.020 | 8.50 - -9.50 | 0.30 - -0.60 | 0.15 - -0.25 | 0.001 - -0.006 | 1.50 - -2.00 | ≤0.04 | ≤0.02 | 0.04 - -0.09 | 0.03 - -0.07 | |||
JIS G3461 | 机顶盒340 | ≤0.18 | ≤0.35 | 0.30 - -0.60 | 0.020 | 0.025 | |||||||||||
机顶盒410 | ≤0.32 | ≤0.35 | 0.30 - -0.80 | 0.020 | 0.025 | ||||||||||||
机顶盒510 | ≤0.25 | ≤0.35 | 1.00 - -1.50 | 0.020 | 0.025 | ||||||||||||
JIS G3462 | 刺12 | 0.10 - -0.20 | 0.10 - -0.50 | 0.30 - -0.80 | 0.020 | 0.025 | 0.45 - -0.65 | ||||||||||
刺13 | 0.15 - -0.25 | 0.10 - -0.50 | 0.30 - -0.80 | 0.020 | 0.025 | 0.45 - -0.65 | |||||||||||
刺20 | 0.10 - -0.20 | 0.10 - -0.50 | 0.30 - -0.80 | 0.020 | 0.025 | 0.45 - -0.65 | |||||||||||
刺22 | ≤0.15 | ≤0.50 | 0.30 - -0.60 | 0.020 | 0.025 | 0.80 - -1.25 | 0.45 - -0.65 | ||||||||||
刺23 | ≤0.15 | 0.50 - -1.00 | 0.30 - -0.60 | 0.020 | 0.025 | 1.00 - -1.25 | 0.45 - -0.65 | ||||||||||
刺24 | ≤0.15 | ≤0.50 | 0.30 - -0.60 | 0.020 | 0.025 | 1.90 - -2.60 | 0.87 - -1.13 | ||||||||||
刺26 | ≤0.15 | 0.25 - -1.00 | 0.30 - -0.60 | 0.020 | 0.025 | 8.00 - -10.0 | 0.90 - -1.10 | ||||||||||
JIS G3463 | SUS304HTB | 0.04 - -0.10 | ≤2.00 | ≤0.75 | 0.020 | 0.025 | 18.00 - -20.00 | 8.00 - -11.000 | |||||||||
SUS321HTB | 0.04 - -0.10 | ≤2.00 | ≤0.75 | 0.020 | 0.025 | 17.00 - -20.00 | 4 * -0.60 C % | 9.00 - -13.00 | |||||||||
GB 13296 | 0 cr18ni9 | 0.07 | ≤1.00 | ≤2.00 | 0.030 | 0.035 | 17.00 - -19.00 | 8.00 - -11.00 | |||||||||
1 cr18ni9 | ≤0.15 | ≤1.00 | ≤2.00 | 0.030 | 0.035 | 17.00 - -19.00 | 8.00 - -11.00 | ||||||||||
00 cr19ni10 | ≤0.03 | ≤1.00 | ≤2.00 | 0.030 | 0.035 | 18.00 - -20.00 | 8.00 - -12.00 | ||||||||||
2 cr23ni13 | ≤0.20 | ≤1.00 | ≤2.00 | 0.030 | 0.035 | 22.00 - -24.00 | 12.00 - -15.00 | ||||||||||
0 cr23ni13 | ≤0.08 | ≤1.00 | ≤2.00 | 0.030 | 0.035 | 22.00 - -24.00 | 12.00 - -15.00 | ||||||||||
2 cr25ni20 | ≤0.25 | ≤1.00 | ≤2.00 | 0.030 | 0.035 | 22.00 - -24.00 | 19.00 - -22.00 | ||||||||||
0 cr25ni20 | ≤0.08 | ≤1.00 | ≤2.00 | 0.030 | 0.035 | 24.00 - -26.00 | 19.00 - -22.00 | ||||||||||
0 cr17ni12mo2 | ≤0.08 | ≤1.00 | ≤2.00 | 0.030 | 0.035 | 16.00 - -18.50 | 2.00 - -3.00 | 10.00 - -14.00 | |||||||||
1 cr17ni12mo2 | 0.04 - -0.1 | ≤0.75 | ≤2.00 | 0.030 | 0.035 | 16.00 - -18.00 | 2.00 - -3.00 | 11.00 - -14.00 | |||||||||
00 cr17ni14mo2 | ≤0.03 | ≤1.00 | ≤2.00 | 0.030 | 0.035 | 16.00 - -18.00 | 2.00 - -3.00 | 12.00 - -15.00 | |||||||||
0 cr19ni13mo3 | ≤0.08 | ≤1.00 | ≤2.00 | 0.030 | 0.035 | 18.00 - -20.00 | 3.00 - -4.00 | 11.00 - -15.00 | |||||||||
00 cr19ni13mo3 | ≤0.03 | ≤1.00 | ≤2.00 | 0.030 | 0.035 | 18.00 - -20.00 | 3.00 - -4.00 | 11.00 - -15.00 | |||||||||
1 cr18ni9ti | 0.04 - -0.1 | ≤1.00 | ≤2.00 | 0.030 | 0.035 | 17.00 - -19.00 | 5 * -0.80 (c - 0.02) | 8.00 - -11.00 | |||||||||
0 cr18ni10ti | ≤0.08 | ≤1.00 | ≤2.00 | 0.030 | 0.035 | 17.00 - -19.00 | ≥5 * C | 9.00 - -12.00 | |||||||||
1 cr18ni11ti | 0.04 - -0.1 | ≤1.00 | ≤2.00 | 0.030 | 0.035 | 17.00 - -20.00 | 4 * 0.60 c - | 9.00 - -13.00 | |||||||||
0 cr18ni11nb | ≤0.08 | ≤1.00 | ≤2.00 | 0.030 | 0.035 | 17.00 - -19.00 | 9.00 - -13.00 | ||||||||||
1 cr19ni11nb | 0.04 - -0.1 | ≤1.00 | ≤2.00 | 0.030 | 0.035 | 17.00 - -20.00 | 9.00 - -13.00 | ||||||||||
0 cr18ni13si4 | ≤0.08 | ≤1.00 | ≤2.00 | 0.030 | 0.035 | 15.00 - -20.00 | 11.00 - -15.00 | ||||||||||
0 cr18ni12mo2ti | ≤0.08 | ≤1.00 | ≤2.00 | 0.030 | 0.035 | 16.00 - -19.00 | 1.80 - -2.50 | 5 * c - 0.70 | 11.00 - -14.00 | ||||||||
1 cr18ni12mo2ti | ≤0.12 | ≤1.00 | ≤2.00 | 0.030 | 0.035 | 16.00 - -19.00 | 1.80 - -2.50 | 5 * -0.80 (c - 0.02) | 11.00 - -14.00 | ||||||||
1 cr18ni12mo3ti | ≤0.12 | ≤1.00 | ≤2.00 | 0.030 | 0.035 | 16.00 - -19.00 | 2.50 - -3.50 | 5 * -0.80 (c - 0.02) | 11.00 - -14.00 | ||||||||
0 cr18ni12mo3ti | ≤0.08 | ≤1.00 | ≤2.00 | 0.030 | 0.035 | 16.00 - -19.00 | 2.50 - -3.50 | 5 * c - 0.70 | 11.00 - -14.00 |
机械性能是材料在受力时所表现出的物理性能。
标准 | 年级 | 抗拉强度 (Mpa) |
屈服点(Mpa) 不少于 |
延伸率(%) 不少于 |
影响(J) 不少于 |
硬度 不少于 |
GB 3087 | 10 | 335 - 475 | 205 (T < 16毫米) 195 (t≥16毫米) |
24 | " | " |
20. | 392 - 588 | 245 (T < 16毫米) 235 (t≥16毫米) |
20. | " | " | |
DIN 17175 | St35.8 | 360 - 480 | 235 (T < 16毫米) 225 (t≥16毫米) |
25 | " | " |
St45.8 | 410 - 530 | 255 (T < 16毫米) 245 (t≥16毫米) |
21 | " | " | |
15 mo3 | 456 - 600 | 270 | 22 | " | " | |
13 crmo44 | 440 - 590 | 290 | 22 | " | " | |
10 crmo910 | 450 - 600 | 280 | 20. | " | " | |
14 mov63 | 460 - 610 | 320 | 20. | 55 | " | |
12 cr1mov | 470 - 640 | 255 | 21 | 41 | " | |
GB / T 9948 | 10 | 335 - 475 | 205 | 25 | 40 | |
20. | 410 - 550 | 245 | 24 | 40 | ||
12 crmo | 410 - 560 | 205 | 21 | 40 | 156年hbw | |
15 crmo | 440 - 640 | 295 | 21 | 40 | 170年hbw | |
12 cr1mo | 415 - 560 | 205 | 22 | 40 | 163年hbw | |
12 cr1mov | 470 - 640 | 255 | 21 | 40 | 179年hbw | |
12 cr2mo | 450 - 600 | 280 | 22 | 40 | 163年hbw | |
12 cr5mol | 415 - 590 | 205 | 22 | 40 | 163年hbw | |
12 cr5mont | 480 - 640 | 280 | 20. | 40 | ||
12 cr9mol | 460 - 640 | 210 | 20. | 40 | 179年hbw | |
12 cr9mont | 590 - 740 | 390 | 18 | 40 | ||
GB / T 6479 | 10 | ≤16毫米205 > 16 mm-40mm 195 > 40毫米185 |
24 | 40 | ||
20. | ≤16毫米245 > 16 mm-40mm 235 > 40毫米225 |
24 | 41 | |||
12 crmo | ≤16毫米205 > 16 mm-40mm 195 > 40毫米185 |
21 | 42 | |||
15 crmo | ≤16毫米295 > 16 mm-40mm 285 > 40毫米275 |
21 | 43 | |||
12 cr2mo | 280 | 20. | 44 | |||
12 cr5mo | ≤16毫米195 > 16 mm-40mm 185 > 40毫米175 |
22 | 45 | |||
Q345B / C / D / E | ≤16毫米345 > 16 mm-40mm 335 > 40毫米325 |
21 | 46 | |||
GB 5310 | 20克 | 410 - 550 | 245 | 24 | 40/27 | 120 - 160 hbw |
25岁的西班牙芒果 | 485 - 640 | 275 | 20. | 40/27 | 130 - 180 hbw | |
15撤走 | 450 - 600 | 270 | 22 | 40/27 | 125 - 180 hbw | |
20撤走 | 415 - 665 | 220 | 22 | 40/27 | 125 - 180 hbw | |
15 crmog | 440 - 640 | 295 | 21 | 40 | 125 - 170 hwb | |
12 cr2mog | 450 - 600 | 205 | 22 | 40/27 | 125 - 180 hbw | |
12 Cr1MoVG | 470 - 640 | 280 | 21 | 40/27 | 135 - 195 hbw | |
12 cr2mowvtib | 540 - 735 | 255 | 18 | 40/27 | 160 - 220 hbw | |
10 cr9mo1vnb | ≥585 | 345 | 20. | 40 | 185 - 250 hbw | |
10 cr9mow2vnbbn | ≥620 | 415 | 20. | 185 - 250 hbw | ||
ASTM A106 ASME sa - 106 m |
A106B / sa - 106 b | ≥415 | 240 | 30. | " | " |
106 c / sa - 106 c | ≥485 | 275 | 30. | " | ||
ASTM A192 ASME sa - 192 m |
A192 / sa - 192 | ≥325 | 180 | 35 | " | 77 hrb (137 hb) |
ASTM A209 ASME sa - 209 m |
A 209t1 / sa-209 t1 | ≥380 | 205 | " | 80年hrb | |
209年t1b / sa - 209 t1b | ≥365 | 195 | " | 77年hrb | ||
A209T1a / sa - 209 t1a | ≥415 | 220 | " | 81年hrb | ||
ASTM A210 ASME sa - 210 m |
A210 a1 / sa-210a1 | ≥415 | 255 | " | 79年hrb | |
A210C / sa - 210 c | ≥485 | 275 | " | 89年hrb | ||
ASTM A213 ASME sa - 213 m |
A213 t2 / sa213 t2 | ≥415 | 205 | " | 85年hrb | |
A213 t11 / sa213 t11 | ≥415 | 205 | " | 85年hrb | ||
A213 t22 / sa213 t22 | ≥415 | 205 | " | 85年hrb | ||
A213 t23 / sa213 t23 | ≥510 | 400 | 20. | " | 97年hrb | |
A213 t24 / sa213 t24 | ≥585 | 415 | 20. | " | 25 hrb | |
A213 t91 / sa213 t91 | ≥585 | 415 | 20. | " | 25 hrb | |
A213 t911 / sa213 t911 | ≥620 | 440 | 20. | " | 25 hrb | |
A213 t22 / sa213 t92 | ≥620 | 440 | 20. | " | 25 hrb | |
A213 t122 / sa213 t122 | ≥620 | 400 | 20. | 25 hrb | ||
TP304H | ≥515 | 205 | 35 | 90年hrb | ||
TP316H | ≥515 | 205 | 35 | 90年hrb | ||
TP321H | ≥515 | 205 | 35 | 90年hrb | ||
TP347H | ≥515 | 205 | 35 | 90年hrb | ||
S30432 | ≥590 | 235 | 35 | 95年hrb | ||
TP310HCbN | ≥655 | 295 | 30. | 100年hrb | ||
ASME sa - 335 m Astm a 335m |
sa - 335 P2 | ≥380 | 205 | |||
sa - 335 P5 | ≥415 | 205 | ||||
sa - 335的票数 | ≥415 | 205 | ||||
sa - 335赛 | ≥415 | 205 | ||||
sa - 335年第22位 | ≥415 | 205 | ||||
sa - 335 P23 | ≥510 | 400 | ||||
sa - 335 P24 | ≥585 | 415 | ||||
sa - 335 P91 | ≥585 | 415 | ||||
sa - 335先驱 | ≥620 | 440 | ||||
EN 10216 - 2 | P195GH | 320 - 440 | 195 | 27 | ||
P235GH | 360 - 500 | 235 | 25 | |||
P265GH | 410 - 570 | 265 | 23 | |||
16 mo3 | 450 - 600 | 280 | 22 | |||
10 crmo5-5 | 410 - 560 | 275 | 22 | |||
13 crmo4-5 | 440 - 590 | 290 | 22 | |||
10 crmo9-10 | 480 - 630 | 280 | 22 | |||
X10CrMoVBb9-1 | 630 - 830 | 450 | 19 | 41 | ||
Jis g 3461 | 机顶盒340 | ≥340 | 175 | 35 | ||
机顶盒410 | ≥410 | 255 | 25 | |||
机顶盒510 | ≥510 | 295 | 25 | |||
Jis g 3462 | STBA 12 | ≥382 | 175 | 35 | ||
STBA 13 | ≥412 | 255 | 25 | |||
STBA 20 | ≥412 | 295 | 25 | |||
STBA 22 | ≥412 | 206 | ||||
STBA 23 | ≥412 | 206 | ||||
STBA 24 | ≥412 | 206 | ||||
STBA 26 | ≥412 | 206 | ||||
STBA 19 | ≥412 | 206 | ||||
Jis g 3463 | SUS 304 htb | ≥520 | 206 | |||
SUS 316 htb | ≥520 | 206 | ||||
SUS 321 htb | ≥520 | 206 | ||||
SUS 347 b型流感嗜血杆菌 | ≥520 | 206 | ||||
GB 13296 | 0 cr18ni9 | ≥520 | 205 | 35 | ||
1 cr18ni9 | ≥520 | 205 | 35 | |||
00 cr19ni10 | ≥480 | 175 | 35 | |||
2 cr23ni13 | ≥520 | 205 | 35 | |||
0 cr23ni13 | ≥520 | 205 | 35 | |||
2 cr25ni20 | ≥520 | 205 | 35 | |||
0 cr25ni20 | ≥520 | 205 | 35 | |||
0 cr17ni12mo2 | ≥520 | 205 | 35 | |||
1 cr17ni12mo2 | ≥520 | 205 | 35 | |||
00 cr17ni14mo2 | ≥480 | 175 | 40 | |||
0 cr19ni13mo3 | ≥520 | 205 | 35 | |||
00 cr19ni13mo3 | ≥480 | 175 | 35 | |||
1 cr18ni9ti | ≥520 | 205 | 40 | |||
0 cr18ni10ti | ≥520 | 205 | 35 | |||
1 cr18ni11ti | ≥520 | 205 | 35 | |||
0 cr18ni11nb | ≥520 | 205 | 35 | |||
1 cr19ni11nb | ≥520 | 205 | 35 | |||
0 cr18ni13si4 | ≥520 | 205 | 35 | |||
0 cr18ni12mo2ti | ≥530 | 205 | 35 | |||
1 cr18ni12mo2ti | ≥540 | 215 | 35 | |||
1 cr18ni12mo3ti | ≥530 | 205 | 35 | |||
0 cr18ni12mo3ti | ≥540 | 215 | 35 |
适用于石油化工窑炉、炼油厂、裂解装置、制氢装置、热交换器等压力管道的无缝钢管执行GB 9948、GB 6479。
使用 | 钢的等级 | 规范 |
用于石油裂解的管道 | 20、12CrMo、15CrMo、12Cr2Mo、12Cr1MoV、 | GB 9948 |
12Cr5MoI, 12Cr5MoNT, 12Cr9MoI, 12Cr9MoNT, | ||
高压管道 | 20、Q345B、Q345C、Q345D、Q345E、12CrMo、 | GB 6479 |
化肥设备 | 15CrMo, 12Cr2Mo, 12Cr5Mo, 10MoWVNb |
GB 9948无缝钢管力学性能
标准 | 盖德 | 抗拉强度(MPa) | 屈服强度(MPa) | 延伸率(%) | 冲击能(J) | 布氏硬度(HB) | 交付状态 |
GB9948 | 10 | 330 - 490 | ≥205 | ≥24 | / | / | 正常化 |
20. | 410 - 550 | ≥245 | ≥21岁 | ≥39 | / | 正常化 | |
15 crmo | 440 - 640 | ≥235 | ≥21岁 | ≥47 | ≤170 | 正火+回火 | |
1 cr2mo | ≥390 | ≥175 | ≥22 | ≥92 | ≤179 | 正火+回火 | |
1 cr5mo | ≥390 | ≥195 | ≥22 | ≥92 | ≤187 | 退火 |
GB 9948无缝钢管化学成分
盖德 | C | 如果 | 锰 | P | 年代 | Cr | 莫 | 倪 |
10 | 0.07 - -0.14 | 0.17 - -0.37 | 0.35 - -0.65 | ≤0.035 | ≤0.035 | ≤0.15 | / | ≤0.25 |
20. | 0.17 - -0.24 | 0.17 - -0.37 | 0.35 - -0.65 | ≤0.035 | ≤0.035 | ≤0.25 | / | ≤0.25 |
15 crmo | 0.12 - -0.18 | 0.17 - -0.37 | 0.40 - -0.70 | ≤0.035 | ≤0.035 | 0.80 - -1.10 | 0.40 - -0.55 | ≤0.30 |
1 cr2mo | ≤0.15 | 0.50 - -1.00 | 0.30 - -0.60 | ≤0.035 | ≤0.030 | 2.15 - -2.85 | 0.45 - -0.65 | / |
1 cr5mo | ≤0.15 | ≤0.50 | ≤0.60 | ≤0.035 | ≤0.030 | 4.00 - -6.00 | 0.45 - -0.60 | ≤0.60 |
一般GB 9948无缝钢管使用温度在450℃以下,国内钢管主要采用10、20碳钢热轧管或冷拔管制成。
GB6479-2013化学成分
化学成分/ % | |||||||||||
年级 | C | 如果 | 锰 | Cr | 莫 | V | W | 注 | 倪 | P S | |
不超过 | |||||||||||
10 | 0.07-0。13 | 0.17个0。37 | 0.35 0。65 | - | - | - | - | - | - | 0.025 | 0.015 |
20. | 0.17个0。23 | 0.17 0。37 | 0.35 - 0.65 | - | - | - | - | - | - | 0.025 | 0.015 |
Q345Ba | 0.12 0。20. | 0.20 0。50 | 1.20 - -1.70 | < 0。30. | < 0。10 | 管理信息系统 | - | < 0.07 | W0。50 | 0.025 | 0.015 |
Q345C” | 0.12 0。20. | 0.20 0。50 | 1.20 - 1。70 | W0。30. | < 0。10 | < 0。15 | - | W0.07 | < 0。50 | 0.025 | 0.015 |
Q345D” | 0.12 0。18 | 0.20 0。50 | 1.20 - 1.70 | W0。30. | < 0。10 | < 0。15 | - | W0.07 | < 0。50 | 0.025 | 0.015 |
Q345Ea * B | 0.12 0。18 | 0.20-0。50 | 1.二十-1.70 | W0。30. | < 0。10 | < 0。15 | - | < 0.07 | < 0。50 | 0.025 | 0.01 |
12 crmo | 0.08-0。15 | 0.17 0。37 | 0.40-0。70 | 0.40-0。70 | 0.40-0。55 | - | - | - | - | 0.025 | 0.015 |
15 crmo | 0.12 0。18 | 0.17个0。37 | 0.40-0。70 | 0.80 - 1。10 | 0.40 - 0.55 | - | - | - | - | 0.025 | 0.015 |
12 cr2mo | 0.08-0。15 | < 0。50 | 0.40 - 0.6 | 2.00 - 2。50 | 0.90 - 1。13 | - | - | - | - | 0.025 | 0.015 |
12 cr5mo | < 0。15 | < 0.50 | < 0。60 | 4.00 - 6.00 | 0.40-0。60 | - | - | - | < 0。60 | 0.025 | 0.015 |
LOMoWVNb | 0.07-0。13 | 0.50-0。8 | 0.50-0。8 | - | 0.60-0。90 | 0.30-0。50 | 0.50-0。90 | 0.06-0。12 | - | 0.025 | 0.015 |
12 simovnb | 0.08 0。14 | 0.50 - -0.8 | 0.60-0。90 | - | 0.90 - 1。10 | 0.30-0。50 | - | 0.04 - 0.08 | - | 0.025 | 0.015 |
当需要添加细晶粒元素时,钢中应至少含有Al、Nb、V和Ti中的一种。添加的细粒元素应在质量证书上注明。钛含量不得超过0.20%
钢中BAl含量不得低于0.020%,Ala含量不得低于0.015%
力学性能GB6479-2013
机械性能 | ||||||||||
年级 | 抗拉 | 收益率 | 骨折后艺龙A/% | 面积缩小 | 短吸收能 | |||||
MPa | MPa | Z / % | (KV2) / J | |||||||
钢管壁厚/Mm | 测试温度/℃ | 肖像 | Transver | |||||||
W16 | >16 - 40 | > 40 | 肖像 | Transver | ||||||
不少于 | 不少于 | |||||||||
10 | 335 - 490 | 205 | 195 | 185 | 24 | 22 | 一 | 一 | - - - - - - | 一 |
20. | 410 - 550 | 245 | 235 | 225 | 24 | 22 | 一 | 0 | 40 | 27 |
Q345B | 490 - 670 | 345 | 335 | 325 | 21 | 19 | 一 | 20. | 40 | 27 |
Q345C | 490 - 670 | 345 | 335 | 325 | 21 | 19 | 一 | 0 | 40 | 27 |
Q345D | 490 - 670 | 345 | 335 | 325 | 21 | 19 | 一 | -20年 | 40 | 27 |
Q345E | 490 - 670 | 345 | 335 | 325 | 21 | 19 | - - - - - - | -40年 | 40 | 27 |
12 crmo | 410 - 560 | 205 | 195 | 185 | 21 | 19 | - - - - - - | 20. | 40 | 27 |
15 crmo | 440 - 640 | 295 | 285 | 275 | 21 | 19 | 一 | 20. | 40 | 27 |
12 cr2moa | 450 - 600 | 280 | 20. | 18 | 一 | 20. | 40 | 27 | ||
12 cr5mo | 390 - 590 | 195 | 185 | 175 | 22 | 20. | 一 | 20. | 40 | 27 |
LOMoWVNb | 470 - 670 | 295 | 285 | 275 | 19 | 17 | 一 | 20. | 40 | 27 |
12 simovnb | 2470 | 315 | 305 | 295 | 19 | 17 | 50 | 20. | 40 | 27 |
测试要求
钢锭直接轧制的钢管,除保证化学成分和力学性能外,还应进行低功率检查和涡流检查。
执行GB3087、GB/T 5310、DIN17175、EN10216、ASME SA- 106m、ASME SA192M、ASME SA209M、ASME SA -210M、ASME SA -213M、ASME SA -335M、JIS G 3456、JIS G 3461、JIS G 3462等相关规范。产品适用于高温锅炉的受热面、省煤器、集箱、过热器、再热器及石油化工等行业。
使用 | 规范 | 钢的等级 |
高压锅炉用无缝钢管 | GB / T 5310 | 20G、25MnG、15MoG、15CrMoG、12Cr1MoVG、 |
12Cr2MoG, 15Ni1MnMoNbCu, 10Cr9Mo1VNbN | ||
高温无缝碳钢公称管 | ASME sa - 106 / | B, C |
sa - 106 m | ||
高压用无缝碳素钢煮沸管 | ASME sa - 192 / | A192 |
sa - 192 m | ||
锅炉、过热器用无缝碳钼合金管 | ASME sa - 209 / | T1 T1a T1b |
sa - 209 m | ||
锅炉、过热器用无缝中碳钢管 | ASME sa - 210 / | a - 1 C |
SA -210 | ||
锅炉、过热器、换热器用无缝铁素体及奥氏体合金钢管狗万滚球官网 | ASME sa - 213 / | T2 t5 t11 t12 t22 t91 |
sa - 213 m | ||
高温用无缝铁氧体合金公称钢管 | ASME sa - 335 / | P2, p5, p11, p12, p22, p36, p9, p91, p92 |
sa - 335 m | ||
采用耐热钢制造的无缝钢管 | DIN 17175 | St35.8, St45.8, 15Mo3, 13CrMo44, 10CrMo910 |
无缝钢管 | EN 10216 | P195GH, P235GH, P265GH, 13CrMo4-5, 10CrMo9-10, 15NiCuMoNb5-6-4, X10CrMoVNb9-1 |
压力应用 |
产品可根据客户要求订做。
执行GB 24512.1、GB 24512.1、RCCM系列、ASME系列等标准或规范。我们能够生产外径≤273mm的二级、三级钢管,用于一般尺寸的蒸汽主管、给水主管。产品可根据客户要求订做。
使用 | 大小 | 钢的等级 | 规范 | 典型的应用程序 | |
OD(毫米) | WT(毫米) | ||||
核电站用无缝钢管 | 48 - 720 | 4.5 - 130 | HD245, HD245Cr | GB 24512.1 | 核电站岛和常规岛用碳合金无缝钢管 |
HD265, HD265Cr | GB 24512.2 | ||||
HD280、HD280Cr | |||||
HD12Cr2Mo | |||||
HD15Ni1MnMoNbCu | |||||
TUE250B | RCC-M | ||||
TU42C | |||||
TU48C | |||||
P280GH | |||||
SA106B / C | ASME sa - 106 / sa - 106 m | ||||
赛 | ASME sa - 335 / sa - 335 m | ||||
第22位 | |||||
P36 | |||||
P91 |
核能是一项通过可控核反应(通常是原子裂变)从原子核中提取可用能量的技术。
化学成分GB24512.1
年级 | C | 如果 | 锰 | P | 年代 | Cr | 莫 | 倪 | Sn | 铜 |
HD245 | ≤0.22 | 0.15 - -0.39 | ≤1.04 | ≤0.025 | ≤0.02 | ≤0.25 | ≤0.15 | ≤0.25 | ≤0.030 | ≤0.20 |
HD245Cr | ≤0.22 | 0.15 - -0.39 | ≤1.04 | ≤0.025 | ≤0.02 | 0.18 - -0.33 | ≤0.15 | ≤0.25 | ≤0.030 | ≤0.20 |
HD265 | ≤0.22 | ≤0.44 | ≤1.44 | ≤0.025 | ≤0.02 | ≤0.3 | ≤0.08 | ≤0.3 | ≤0.030 | ≤0.20 |
HD265Cr | ≤0.22 | ≤0.44 | ≤1.44 | ≤0.025 | ≤0.02 | 0.15 ~ 0.3 | ≤0.08 | ≤0.3 | ≤0.030 | ≤0.20 |
HD280 | ≤0.22 | 0.1 - -0.4 | 0.8 - -1.6 | ≤0.025 | ≤0.02 | ≤0.25 | ≤0.1 | ≤0.5 | ≤0.030 | ≤0.20 |
HD280Cr | ≤0.22 | 0.1 - -0.4 | 1.0 - -1.6 | ≤0.025 | ≤0.02 | 0.15 - -0.33 | ≤0.1 | ≤0.5 | ≤0.030 | ≤0.20 |
机械性能符合GB24512.1
年级 | 抗拉强度,[MPa] | 屈服强度,[MPa] | 延伸率(%) |
HD245 | 410 - 550 | ≥245 | ≥24 |
HD245Cr | 410 - 550 | ≥245 | ≥24 |
HD265 | 410 - 570 | ≥265 | ≥23 |
HD265Cr | 410 - 570 | ≥265 | ≥23 |
HD280 | 410 - 590 | ≥275 | ≥21岁 |
HD280Cr | 410 - 590 | ≥275 | ≥21岁 |
GB24512.2化学成分
年级 | C | 如果 | 锰 | P | 年代 | Cr | 莫 | 倪 | 注 | N | 铜 | V |
HD12Cr2Mo | 0.07 - -0.16 | ≤0.54 | 0.37 - -0.73 | ≤0.03 | ≤0.02 | 1.9 - -2.6 | 0.86 - -1.24 | ≤0.30 | - | - | ≤0.20 | ≤0.08 |
HD15Ni1MnMoNbCu | 0.09 - -0.18 | 0.21 - -0.54 | 0.76 - -1.24 | ≤0.030 | ≤0.020 | 0.14 - -0.35 | 0.21 - -0.44 | 0.95 - -1.35 | 0.010 - -0.030 | ≤0.020 | 0.45 - -0.85 | ≤0.02 |
机械能力GB24512.2
年级 | 抗拉强度,[MPa] | 屈服强度,[MPa] | 延伸率(%) |
HD12Cr2Mo | 450 - 600 | ≥280 | ≥22 |
HD15Ni1MnMoNbCu | 620 - 780 | ≥440 | ≥19 |
RCC-M的化学组成
年级 | C | 如果 | 锰 | P | 年代 | Cr | 莫 | 倪 | 艾尔 | 量表信 | 铜 | Sn |
TU48C | ≤0.24 | 0.09 - -0.40 | 0.60 - -1.30 | ≤0.040 | ≤0.040 | - | - | - | - | - | ≤0.25 | ≤0.030 |
P280GH | ≤0.22 | 0.10 - -0.40 | 0.80 - -1.60 | ≤0.025 | ≤0.020 | ≤0.25 | ≤0.10 | ≤0.50 | 0.020 - -0.050 | ≤0.48 | ≤0.25 | ≤0.030 |
RCC-M的机械性能
年级 | 抗拉强度,[MPa] | 屈服强度,[MPa] | 延伸率(%) |
TU48C | 470 - 570 | ≥275 | Rm (a)≥10500 |
P280GH | 470 - 570 | ≥275 | Rm (a)≥10500 |
这一过程发生在一个以核能为燃料的发电厂,在那里——很像化石燃料发电厂——水被转化为蒸汽,驱动涡轮发电机发电。这两个发电厂的区别在于热源。核能通过分裂铀原子产生巨大的热量来发电。这叫做裂变。这些热量被用来产生蒸汽,为发电机提供动力。核反应堆中没有燃烧,只有原子的不断分裂产生可控的热量。
使用压水堆或沸水堆,但无论哪种类型的反应堆用于产生热量,它们所处的条件都是极其不利的。这意味着需要最好的不锈钢管和管材,以便它们能够应对持续的高压和高温。

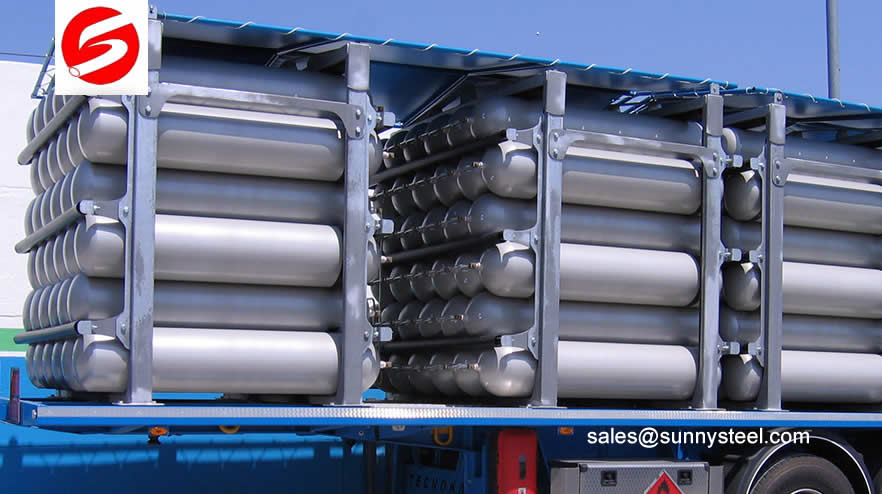

气瓶钢管用于制造无缝钢制气瓶、汽车CNG气瓶和复合气瓶。为管式瓶提供了优良的热轧薄壁无缝钢管。这种高压气瓶管具有这样的特点:内外表面质量好;壁厚均匀;轻质量;生产率高、产量高、成本低等优点。
执行GB 18248、GB28884、JIS 3429等规范。产品用于制造消防气瓶、工业气瓶、车用气瓶。产品可根据客户要求订做。该技术已应用于无缝管式瓶底关闭的关键技术,采用了气瓶管制造从冲拔坯到薄壁无缝钢管的生产。这种变化受到用户的欢迎,已经成为一种趋势。
使用 | 规范没有。 | 钢的等级 |
气瓶用无缝钢管 | GB / T18248 | 37Mn, 34CrMo4, 35CrMo, |
30 crmnsia 30 crmo | ||
消防气瓶、工业气瓶、车用气瓶 | JIS G3429 | 37Mn, 34Mn2V, 30CrMo, 35CrMo, STH11, STH12, STH21, STH22或其他任何东西 |
大体积气瓶用无缝钢管 | GB / T28884 | 30 crmoe (4130 x), 32 crmoe (4142) |
产品可根据客户要求订做。
30CrMoE化学成分:
年级 | C | 如果 | 锰 | P | 年代 | Cr | 莫 | 倪 | 铜 | |
30 crmoe | 1 | 0.25 - -0.35 | 0.15 - -0.35 | 0.4 - -0.9 | ≤0.02 | ≤0.01 | 0.8 - -1.1 | 0.15 - -0.25 | ≤0.3 | ≤0.2 |
2 | 0.26 - -0.34 | 0.17 - -0.37 | 0.4 - -0.7 | ≤0.02 | ≤0.01 | 0.8 - -1.1 | 0.15 - -0.25 | ≤0.3 | ≤0.2 |
*30CrMoE 1等于4130X。
30CrMoE的力学性能:
30 crmoe | t / MPa | 廖曜生/ MPa | E / % | 产额比 | 硬度/ HBW | -40℃冲击试验/J |
≥720 | ≥485 | ≥20 | ≤86 | ≤269 | ≥32 |
Ndt: ut 100%。
JIS G3429的化学成分:
年级 | C | 如果 | 锰 | P | 年代 | 倪 | Cr | 莫 |
---|---|---|---|---|---|---|---|---|
STH11 | ≤0.50 | 0.10 - -0.35 | ≤1.80 | ≤0.035 | ≤0.035 | / | / | / |
STH12 | 0.30 - -0.41 | 0.10 - -0.35 | 1.35 - -1.70 | ≤0.030 | ≤0.030 | / | / | / |
STH21 | 0.25 - -0.35 | 0.15 - -0.35 | 0.40 - -0.90 | ≤0.030 | ≤0.030 | ≤0.25 | 0.80 - -1.20 | 0.15 - -0.30 |
STH22 | 0.33 - -0.38 | 0.15 - -0.35 | 0.40 - -0.90 | ≤0.030 | ≤0.030 | ≤0.25 | 0.80 - -1.20 | 0.15 - -0.30 |
低温管道是指在广泛的工业应用中使用的系统,这些应用需要极低的温度,通常在-300°F(150°C)或更低。由于温度过低,低温管道面临着独特的腐蚀和变质挑战。
低温管道也被称为冷管道。
执行ASME SA-333M、GB/T18984等规范。无缝钢管适用于低温压力容器管道和低温换热器管道。
使用 | 规范 | 钢的等级 |
低温用无缝和焊接公称管 | Asme sa -333m | 高三,高六,高八等等 |
低温管道用无缝钢管 | GB / T18984 | 16MnDG, 06Ni3MoDG, 06Ni9MoDG等 |
ASTM A333合金管的机械要求
年级 | 抗拉强度(MPa) | 屈服点(MPa) | 延伸率(%) | |
---|---|---|---|---|
Y | X | |||
三年级 | ≥450 | ≥240 | ≥30 | ≥20 |
6年级 | ≥415 | ≥240 | ≥30 | ≥16.5 |
8年级 | ≥690 | ≥515 | ≥22 |
ASTM A333钢管的化学成分(%
年级 | 化学成分(%) | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
C | 如果 | 锰 | P | 年代 | Cr | 倪 | 铜 | 莫 | V | 艾尔 | |
三年级 | ≤0.19 | 0.18 - -0.37 | 0.31 - -0.64 | ≤0.025 | ≤0.025 | 3.18 - -3.82 | |||||
6年级 | ≤0.30 | ≥0.10 | 0.29 - -1.06 | ≤0.025 | ≤0.025 | ||||||
8年级 | ≤0.13 | 0.13 - -0.32 | ≤0.90 | ≤0.025 | ≤0.025 | 8.40 - -9.60 |
产品可根据客户要求订做。
化学成分(%)
年级 | C | 如果 | 锰 | P (max) | 年代 | 倪 | 莫 | V |
16 mndg | 0.12 - -0.20 | 0.20 - -0.55 | 1.20 - -1.60 | 0.025 | 0.025 | - | - | - |
10 mndg | < = 0.13 | 0.17 - -0.37 | < = 1.35 | 0.025 | 0.025 | - | - | < = 0.07 |
09年dg | < = 0.12 | 0.17 - -0.37 | < = 0.95 | 0.025 | 0.025 | - | - | < = 0.07 |
09年mn2vdg | < = 0.12 | 0.17 - -0.37 | < = 1.85 | 0.025 | 0.025 | - | - | < = 0.12 |
06 ni3modg | < = 0.08 | 0.17 - -0.37 | < = 0.85 | 0.025 | 0.025 | 2.5 - -3.7 | 0.15 - -0.30 | < = 0.05 |
钢管纵向力学性能
年级 | 抗拉强度 | 较低屈服强度(Rcl/Mpa) | 伸长 | |
Rm / Mpa | 地下水面< = 16毫米 | 地下水面> 16毫米 | / % | |
16 mndg | 490 - 665 | > = 325 | > = 315 | > = 30 |
10 mndg | > = 400 | > = 240 | > = 35 | |
09年dg | > = 385 | > = 210 | > = 35 | |
09年mn2vdg | > = 450 | > = 300 | > = 30 | |
06 ni3modg | > = 455 | > = 250 | > = 30 |
(不大于25mm)钢管的外径和壁厚应符合GB/T 17395-1998表1的规定。根据需方的要求,经供需双方协商,生产出规定规格的钢管。
石油机械加工用管材是石油勘探设备、钻井设备、机械采油设备、石油钻探采油设施及配件以及石油天然气集输一体化设备的必备材料。
我厂自主研制成功钢级为55ksi-135ksi的石油机械加工管,强度好,韧性好,全壁厚性能均匀,加工性能优良。
生产范围
钢的等级和性能
适用规格:API 5CT, ASTM A519, NACE MR0175, GB/T 8162或用户协议。
钢管的性能 | |||||
钢的等级 | 收益率 | 抗拉 | 伸长 | 硬度 | 被吸收的能量 |
(MPa) | (Mpa) | (%) | (HRC) | (AKV2 / J) | |
55 ksi | 379 - 552 | ≥655 | ≥16 | - - - - - - | 按照API 5CT规范实施 |
80年ksi | 552 - 655 | ≥655 | ≥16 | ≤23.0 hrc | |
95年ksi | 655 - 758 | ≥724 | ≥15 | ≤25.4 hrc | |
110年ksi | 758 - 965 | ≥862 | ≥13 | 28-34 HRC | |
125年ksi | 862 - 1034 | ≥931 | ≥12 | 几个HRC | |
135年ksi | 931 - 1068 | ≥931 | ≥12 | 28-38 HRC |
备注:
注:钢管可根据用户的需求开发生产,以满足用户的个性化要求。
应用领域
石油机械加工管可用于加工钻井和完井工具的配件、井下使用的动力钻井工具、悬浮密封隔离系统、井口系统装置等油田服务产品。
NACE MR0175《石油和天然气工业-用于石油和天然气生产中含h2s环境的材料》。它作为H2S阈值限值的建议发布,超过该阈值,防止环境开裂的预防措施被认为是必要的。
耐磨管尺寸精度高,淬透性可控。可满足用户轻量化设计的要求,已形成完整的耐磨管材系列产品。
钢管的性能
钢的等级 | 收益率(MPa) | 抗拉 | 伸长 | 硬度 |
(Mpa) | (%) | (HRC) | ||
45 mn2 | - - - - - - | - - - - - - | - - - - - - | HRC≥50 热轧交货,热处理后HRC应大于或等于50 |
HS-1 | - - - - - - | - - - - - - | - - - - - - | HRC≥55 热轧交货,热处理后HRC应大于或等于55 |
65 mn | - - - - - - | - - - - - - | - - - - - - | 58 HRC≥ 热轧交货,热处理后HRC应大于或等于58 |
H65 | - - - - - - | - - - - - - | - - - - - - | HRC≥60 热轧交货,热处理后HRC应大于或等于60 |
NM50 | ≥420 | ≥750 | ≥14% | HRC≥50 热处理后HRC应≥50 |
NM55 | ≥450 | ≥780 | ≥13% | HRC≥55 热处理后HRC应大于等于55 |
NM60 | ≥530 | ≥880 | ≥12% | HRC≥60 热处理后HRC应大于等于60 |
NM62 | ≥550 | ≥990 | ≥12% | HRC≥62 热处理后HRC应大于等于62 |
生产范围
钢的等级
技术标准:GB/T 8162、GB/T 33966、GB/T 8163或技术协议。
应用领域
广泛应用于工程机械领域,利用输送介质(如液体或气体)输送固体物料(如泥浆、煤、矿石、沙子、水泥)。
缸管主要应用于液压驱动设备(包括液压和气动钢缸、液压支架、油井泵筒等),用于制造车辆、工程机械、起重运输机械等机械。钢液纯度高,几何尺寸优良,加工性能好。
钢管的性能 | ||||||
钢的等级 | 抗拉 | 收益率 | 伸长 | 被吸收的能量 | ||
(MPa) | (MPa) | (%) | (J) | |||
不少于 | ||||||
20. | 410 | 245 | 25 | - - - - - - | - - - - - - | |
45 | 600 | 355 | 16 | 20℃(AKV2) | 39 | |
Q345B | 470 - 630 | 345 | 20. | 20℃(AKV2) | 34 | |
Q345D | 470 - 630 | 345 | 21 | -20℃(AKV2) | 34 | |
25 mn | 490 | 295 | 22 | 20℃(AKU2) | 71 | |
E355 | 490 - 650 | 355 | 21 | -20℃(AKV2) | 27 | |
27 simn | 980 | 835 | 12 | 20℃(AKU2) | 39 | |
E470/20MnV6 | 650 | 470 | 17 | -20℃(AKV2) | 27 |
生产范围
标准及钢种
高强圆筒管具有高强度、高韧性、抗脆性断裂、焊接性好等特点。S700和S890高强度筒管热处理后也具有良好的淬透性和均匀性。特别适用于制造大外径、中、大壁厚的高强度钢瓶。
应用领域
高强度缸管主要用于采煤工作面液压支架、液压缸、工程机械、船闸、海洋平台等。
生产范围
标准及钢种
机械性能要求 | |||||||
钢的等级 | 交货条件 | 抗拉 | 收益率 | 伸长 | R.A. | Absorbed-engergy | |
(MPa) | (MPa) | (%) | (%) | (J) | |||
不少于 | |||||||
27 simn | 淬火+回火 | 980 | 835 | 12 | 40 | 20℃(AKU2) | 39 |
30 crmnsia | 淬火+回火 | 1080 | 835 | 10 | 35 | 20℃(AKU2) | 39 |
30 crmoa | 淬火+回火 | 930 | 735 | 12 | 50 | 20℃(AKU2) | 71 |
20 mntib | 淬火+回火 | 1050 | 930 | 10 | 45 | 20℃(AKU2) | 50 |
S700 | 淬火+回火 | 750 | 650 | 14 | 40 | -20℃(AKV2) | 47 |
S890 | 淬火+回火 | 810 | 700 | 14 | 35 | -40℃(AKV2) | 60 |
GB/T8163钢管力学性能(%
标准码 | 钢管模型 | Tensite强度(MPa) | 屈服强度(MPa) | 延伸率(%) |
GB / T8163 | 10 | 335 - 475 | ≥205 | ≥24 |
20. | 410 - 550 | ≥245 | ≥20 | |
Q345 | 490 - 665 | ≥325 | ≥21岁 |
GB/T8163钢管化学成分(%)
标准码 | 钢管模型 | 化学成分(%) | |||||||
C | 如果 | 锰 | P | 年代 | Cr | 倪 | 铜 | ||
GB / T8163 | 10 | 0.07 - -0.14 | 0.17 - -0.37 | 0.35 - -0.65 | ≤0.035 | ≤0.035 | ≤0.15 | ≤0.25 | ≤0.25 |
20. | 0.17 - -0.24 | 0.17 - -0.37 | 0.35 - -0.65 | ≤0.035 | ≤0.035 | ≤0.25 | ≤0.25 | ≤0.25 | |
Q345 | 0.12 - -0.20 | 0.20 - -0.55 | 1.20 - -1.60 | ≤0.045 | ≤0.045 | / | / | / |
结构管是高应力结构应用,如桥梁,建筑物,滚笼,水下平台的壁厚从3/16“及以上。它通常被称为空心结构部分或简称为HSS。
生产范围
标准及钢种
使用 | OD(毫米) | WT(毫米) | 钢的等级 | 标准/规范 | 应用领域 |
结构管 | 42 - 760 | 4 - 120 | 20#,35#,45#,Q345A/B/C/D,Q390, Q420,25Mn,27SiMn等。 | GB / T 8162 | 一般结构管和机械管 |
车辆管 | 45 - 245 | 4-35 | 20Mn2、SAE1527、MZ410R、MZ530R、30Mn2、40Cr、45Mn2等 | 技术协议YB/T5035 | 用于汽车车轴和汽车半轴的管材 |
模具管材 | DN200-DN1200 | 21 crmo10 21 crmo10-2等等。 | Q/OHAD030技术协议 | 离心石墨铸铁管模具 | |
军事管 | 42 - 760 | 4 - 120 | 30 cr、40 cr, 35 crni1moa等等。 | 国标、军规 | 军用管子 |
地质钻探管材 | 42 - 133 | 4-25 | DZ40、DZ55 STM-R780, DZ60等等。 | Q/OHAD006, GB/T 9808,符合 | 钻杆 |
液压支架管 | 42 - 760 | 4 - 120 | 20#、35#、45#、27SiMn、30MnNbRE、30CrMnSi、30CrMnSiA等。 | GB/T 17396,技术协议 | 制造煤矿开采用液压设备,汽车起重机用液压缸和活塞 |
流体传输管道 | 42 - 760 | 4 - 120 | 20 #, Q345, Q390等等。 | GB/T 8163,技术协议 | 流体输送用管道 |
注:钢管可根据用户的需求开发生产,以满足用户的个性化要求。
无缝管广泛应用于核装置、燃气、石化、造船、锅炉等行业。无缝管在中国锅炉行业占有65%的市场份额。
我们的团队在服务和生产所有类型的钢材供应方面训练有素,经验丰富。
