ASTM A269 / A269M通用无缝和焊接奥氏体不锈钢管标准规范
化学性质:
机械性能:
ASTM A269规范涵盖一般耐腐蚀和低或高温服务的名义壁厚,无缝和焊接奥氏体钢管。
完成后,所有材料应:
ASTM A269管材是通用的,通常,它应用于设备和仪器,也在低温或高温环境下,因此,ASTM A269管材也用于传热设备。
尺寸公差
ASTM A269焊接管尺寸公差符合ASTM A1016规范,壁厚公差为厚度的+/-10%,与ASTM A269焊接管尺寸公差比较如下。
标准 | OD | 搭配的 | l | |
---|---|---|---|---|
ASTM A269 | < 38.1毫米 | ±0.13毫米 | d < 12.7毫米±15% OD≥12.7毫米±10% |
OD<38.1mm +3.20mm -0mm OD≥38.1mm +4.80 -0mm |
≥38.1 mm ~ 88.9 mm | ±0.25毫米 | |||
≥88.9 mm ~ 139.7 mm | ±0.38毫米 | |||
≥139.7 mm ~ 203.7 mm | ±0.76毫米 | |||
≥203.7 mm ~ 304.8 mm | ±1.01毫米 | |||
≥304.8 mm ~ 355.6 mm | ±1.26毫米 |
管型(制造工艺)
ASTM A269管应焊接型或无缝型,这是冷加工或热加工。
更具体地说,ASTM A269规范适用于以下用途:
材料完成后,应:
316 / 316L不锈钢化学成分
年级 | C | 锰 | P | 年代 | 如果 | 倪 | Cr | 莫 |
316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.0 | 11 - 14号 | 16日至18日 | 2 - 3 |
316升 | 0.035 | 2.00 | 0.045 | 0.030 | 1.0 | 10 - 14 | 16日至18日 | 2 - 3 |
316 / 316L机械性能
年级 | 抗拉强度(Mpa) | 屈服点(Mpa) | 延伸率(%) | 延伸率(%) |
316升 | 485 | 170 | 35 | 25 |
316 | 515 | 205 | 35 | 25 |

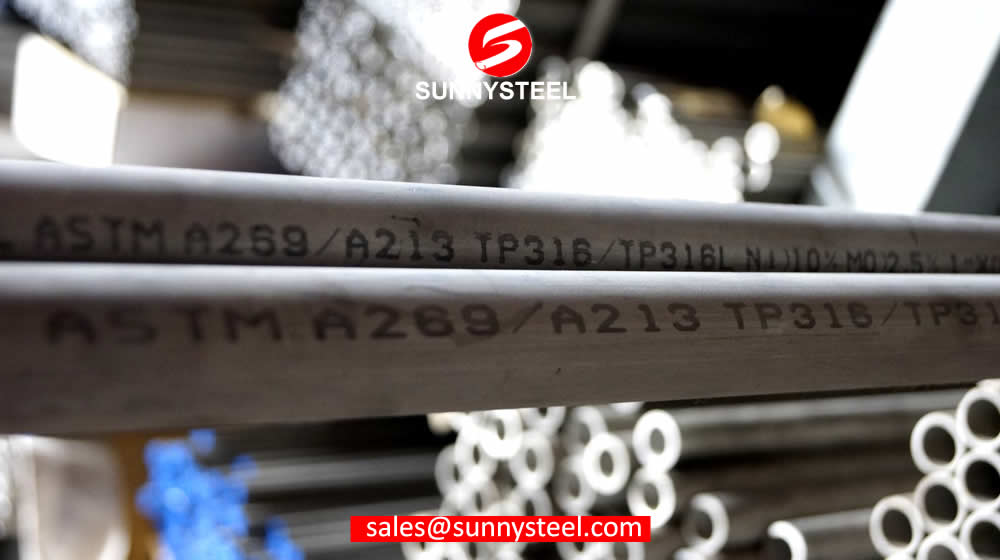

ASTM A269 TP316L不锈钢管应用
从TP316L化学成分和力学性能数据表来看,TP316L显然是高温腐蚀环境中的理想材料,具有优异的耐腐蚀性能,应用广泛。
仪表管重量图
OD英寸 | Ave.墙英寸 | D / t比值 | ID英寸 | 管横截面积(in2) | 内部区域(in2) |
---|---|---|---|---|---|
0.250 | 0.020 | 12.50 | 0.210 | 0.0145 | 0.0346 |
0.250 | 0.028 | 8.93 | 0.194 | 0.0195 | 0.0296 |
0.250 | 0.035 | 7.14 | 0.180 | 0.0236 | 0.0254 |
0.250 | 0.049 | 5.10 | 0.152 | 0.0309 | 0.0181 |
0.250 | 0.065 | 3.85 | 0.120 | 0.0378 | 0.0113 |
0.375 | 0.020 | 18.75 | 0.335 | 0.0223 | 0.0881 |
0.375 | 0.028 | 13.39 | 0.319 | 0.0305 | 0.0799 |
0.375 | 0.035 | 10.71 | 0.305 | 0.0374 | 0.0731 |
0.375 | 0.049 | 7.65 | 0.277 | 0.0502 | 0.0603 |
0.375 | 0.065 | 5.77 | 0.245 | 0.0633 | 0.0471 |
0.500 | 0.020 | 25.00 | 0.460 | 0.0302 | 0.1662 |
0.500 | 0.028 | 17.86 | 0.444 | 0.0415 | 0.1548 |
0.500 | 0.035 | 14.29 | 0.430 | 0.0511 | 0.1452 |
0.500 | 0.049 | 10.20 | 0.402 | 0.0694 | 0.1269 |
0.500 | 0.065 | 7.69 | 0.370 | 0.0888 | 0.1075 |
0.500 | 0.083 | 6.02 | 0.334 | 0.1087 | 0.0876 |
0.625 | 0.020 | 31.25 | 0.585 | 0.0380 | 0.2688 |
0.625 | 0.028 | 22.32 | 0.569 | 0.0525 | 0.2543 |
0.625 | 0.035 | 17.86 | 0.555 | 0.0649 | 0.2419 |
0.625 | 0.049 | 12.76 | 0.527 | 0.0887 | 0.2181 |
0.625 | 0.065 | 9.62 | 0.495 | 0.1144 | 0.1924 |
0.625 | 0.083 | 7.53 | 0.459 | 0.1413 | 0.1655 |
0.625 | 0.095 | 6.58 | 0.435 | 0.1582 | 0.1486 |
0.625 | 0.109 | 5.73 | 0.407 | 0.1767 | 0.1301 |
0.750 | 0.028 | 26.79 | 0.694 | 0.0635 | 0.3783 |
0.750 | 0.035 | 21.43 | 0.680 | 0.0786 | 0.3632 |
0.750 | 0.049 | 15.31 | 0.652 | 0.1079 | 0.3339 |
0.750 | 0.065 | 11.54 | 0.620 | 0.1399 | 0.3019 |
0.750 | 0.083 | 9.04 | 0.584 | 0.1739 | 0.2679 |
0.750 | 0.095 | 7.89 | 0.560 | 0.1955 | 0.2463 |
0.750 | 0.109 | 6.88 | 0.532 | 0.2195 | 0.2223 |
0.750 | 0.120 | 6.25 | 0.510 | 0.2375 | 0.2043 |
0.875 | 0.020 | 43.75 | 0.835 | 0.0537 | 0.5476 |
0.875 | 0.028 | 31.25 | 0.819 | 0.0745 | 0.5268 |
0.875 | 0.035 | 25.00 | 0.805 | 0.0924 | 0.5090 |
0.875 | 0.049 | 17.86 | 0.777 | 0.1272 | 0.4742 |
0.875 | 0.065 | 13.46 | 0.745 | 0.1654 | 0.4359 |
0.875 | 0.083 | 10.54 | 0.709 | 0.2065 | 0.3948 |
0.875 | 0.095 | 9.21 | 0.685 | 0.2328 | 0.3685 |
0.875 | 0.109 | 8.03 | 0.657 | 0.2623 | 0.3390 |
0.875 | 0.120 | 7.29 | 0.635 | 0.2846 | 0.316个地级 |
1.000 | 0.028 | 35.71 | 0.944 | 0.0855 | 0.6999 |
1.000 | 0.035 | 28.57 | 0.930 | 0.1061 | 0.6793 |
1.000 | 0.049 | 20.41 | 0.902 | 0.1464 | 0.6390 |
1.000 | 0.065 | 15.38 | 0.870 | 0.1909 | 0.5945 |
1.000 | 0.083 | 12.05 | 0.834 | 0.2391 | 0.5463 |
1.000 | 0.095 | 10.53 | 0.810 | 0.2701 | 0.5153 |
1.000 | 0.109 | 9.17 | 0.782 | 0.3051 | 0.4803 |
1.000 | 0.120 | 8.33 | 0.760 | 0.3318 | 0.4536 |
1.000 | 0.134 | 7.46 | 0.732 | 0.3646 | 0.4208 |
1.250 | 0.035 | 35.71 | 1.180 | 0.1336 | 1.0936 |
1.250 | 0.049 | 25.51 | 1.152 | 0.1849 | 1.0423 |
1.250 | 0.065 | 19.23 | 1.120 | 0.2420 | 0.9852 |
1.250 | 0.083 | 15.06 | 1.084 | 0.316 l3 | 0.9229 |
1.250 | 0.095 | 13.16 | 1.060 | 0.3447 | 0.8825 |
1.250 | 0.109 | 11.47 | 1.032 | 0.3907 | 0.8365 |
1.250 | 0.120 | 10.42 | 1.010 | 0.4260 | 0.8012 |
1.250 | 0.134 | 9.33 | 0.982 | 0.4698 | 0.7574 |
1.500 | 0.035 | 42.86 | 1.430 | 0.1611 | 1.6061 |
1.500 | 0.049 | 30.61 | 1.402 | 0.2234 | 1.5438 |
1.500 | 0.065 | 23.08 | 1.370 | 0.2930 | 1.4741 |
1.500 | 0.083 | 18.07 | 1.334 | 0.3695 | 1.3977 |
1.500 | 0.095 | 15.79 | 1.310 | 0.4193 | 1.3478 |
1.500 | 0.109 | 13.76 | 1.282 | 0.4763 | 1.2908 |
1.500 | 0.120 | 12.50 | 1.260 | 0.5202 | 1.2469 |
1.500 | 0.134 | 11.19 | 1.232 | 0.5750 | 1.1921 |
1.500 | 0.148 | 10.14 | 1.204 | 0.6286 | 1.1385 |
1.750 | 0.035 | 50.00 | 1.680 | 0.1886 | 2.2167 |
1.750 | 0.049 | 40.82 | 1.902 | 0.3003 | 2.8413 |
1.750 | 0.065 | 26.92 | 1.620 | 0.3441 | 2.0612 |
1.750 | 0.083 | 21.08 | 1.584 | 0.4347 | 1.9706 |
1.750 | 0.095 | 18.42 | 1.560 | 0.4939 | 1.9113 |
1.750 | 0.109 | 16.06 | 1.532 | 0.5619 | 1.8433 |
1.750 | 0.120 | 14.58 | 1.510 | 0.6145 | 1.7908 |
1.750 | 0.134 | 13.06 | 1.482 | 0.6803 | 1.7250 |
1.750 | 0.148 | 11.82 | 1.454 | 0.7449 | 1.6604 |
1.750 | 0.165 | 10.61 | 1.420 | 0.8216 | 1.5837 |
2.000 | 0.035 | 57.14 | 1.930 | 0.2161 | 2.9255 |
2.000 | 0.049 | 40.82 | 1.902 | 0.3003 | 2.8413 |
2.000 | 0.065 | 30.77 | 1.870 | 0.3951 | 2.7465 |
2.000 | 0.083 | 24.10 | 1.834 | 0.4999 | 2.6417 |
2.000 | 0.095 | 21.05 | 1.810 | 0.5685 | 2.5730 |
2.000 | 0.109 | 18.35 | 1.782 | 0.6475 | 2.4941 |
2.000 | 0.120 | 16.67 | 1.760 | 0.7087 | 2.4328 |
2.000 | 0.134 | 14.93 | 1.732 | 0.7855 | 2.3561 |
2.000 | 0.148 | 13.51 | 1.704 | 0.8611 | 2.2805 |
2.000 | 0.165 | 12.12 | 1.670 | 0.9512 | 2.1904 |
ASTM A269钢管公差
直径公差ASTM A269管
NPS | ASTM A269管OD公差 | |||
+ | - - - - - - | |||
英寸 | 毫米 | 英寸 | 毫米 | |
1/8~1 1/ 2 > 1 1 /2~4 > 4 ~ 8 > 8 ~ 18 > 18 ~ 26 > 26 ~ 34 > 34 ~ 48 |
1/64 (0.015) 1/32 (0.031) 1/16 (0.062) 3/32 (0.093) 1/8 (0.125) 5/32 (0.156) 3/16 (0.187) |
0.4 0.8 1.6 2.4 3.2 4.0 4.8 |
1/32 (0.031) 1/32 (0.031) 1/32 (0.031) 1/32 (0.031) 1/32 (0.031) 1/32 (0.031) 1/32 (0.031) |
0.8 0.8 0.8 0.8 0.8 0.8 0.8 |
壁厚公差astm a269钢管
NPS | ASTM A269管公差,% | |
+ | - - - - - - | |
1/8-2 1/ 2 | 20.0 | 12.5 |
3~18, t/D≤5% | 22.5 | 12.5 |
3~18, t/D> 5% | 15.0 | 12.5 |
≥20,焊接 | 17.5 | 12.5 |
≥20,无缝,t/D≤5% | 22.5 | 12.5 |
≥20,无缝,t/D> 5% | 15.0 | 12.5 |
类型ASTM A269不锈钢抛光管
ASTM A249要求在锅炉或热交换器的关键环境中使用广泛的机械测试。ASTM A269要求反向压平,加上法兰和硬度测试。它不需要拉伸测试. ...它不需要拉伸或硬度测试
ASTM A249, ASTM A269比较
ASTM A249和ASTM A269规范是奥氏体不锈钢管的两个标准,在技术上有相同的要求,也有一些区别。
规范 | ASTM A249 | ASTM 269 |
---|---|---|
管制造 | 焊接 | 焊接和无缝 |
应用程序 | 锅炉 过热器 热交换器 冷凝器 |
通用服务 |
大小 | 外径:最大304.8 mm 壁厚:0.4 - 8.1毫米 |
内径:最小3.4毫米 壁厚:0.51 mm |
Astm / asme | ASTM A249 ASME SA249 |
Astm a269 / a269m |
测试 | 法兰测试 | 法兰测试 |
适用范围
材料及职系
ASTM A249和ASTM A269规格表明管材料是奥氏体不锈钢等级,广泛应用于不锈钢家族,TP304, TP304L, TP316, TP316L, TP347, TP347H, TP321, TP321H, 904L等级是各种应用的理想材料,它们具有其他钢不具备的一些优点。
然而,在某些情况下,铁素体不锈钢级和双相不锈钢管的生产符合A249或A269标准,铁素体钢管可以降低成本,双相钢管增加强度和寿命。
常用不锈钢等级为ASTM A249及同等等级
常见不锈钢牌号为ASTM A269
尺寸和尺寸
通常,ASTM A249油管尺寸和壁厚分别为1/8英寸(3.2毫米)内径至12英寸(304.8毫米)外径和0.015英寸至0.32英寸(0.4 - 8.1毫米)。符合ASTM A269标准的油管尺寸和厚度为1/4英寸。(6.4毫米)内径及更大0.020英寸。(0.51毫米)的标称壁厚和更重。
管尺寸以英寸或毫米表示,有时也指定管规尺寸(BWG)。
尺寸公差
ASTM A249焊接管和ASTM A269管材尺寸公差符合ASTM A1016规范,区别如下:
规范 | 外径 | 外径 | 壁厚 | 长度 |
---|---|---|---|---|
A249 | < 25.40毫米 | ±0.10毫米 | ±10.00% | OD<50.8mm (-0, +3.0mm) 外径≥50.8mm (-0, +5.0mm) |
A249 | ≥25.4 mm ~ 38.1 mm | ±0.15毫米 | ±10.00% | OD<50.8mm (-0, +3.0mm) 外径≥50.8mm (-0, +5.0mm) |
A249 | ≥38.1 mm ~ 50.8 mm | ±0.20毫米 | ±10.00% | OD<50.8mm (-0, +3.0mm) 外径≥50.8mm (-0, +5.0mm) |
A249 | ≥50.8 mm ~ 63.5 mm | ±0.25毫米 | ±10.00% | OD<50.8mm (-0, +3.0mm) 外径≥50.8mm (-0, +5.0mm) |
A249 | ≥63.5 mm ~ 76.2 mm | ±0.30毫米 | ±10.00% | OD<50.8mm (-0, +3.0mm) 外径≥50.8mm (-0, +5.0mm) |
A249 | ≥76.2 mm ~ 101.6 mm | ±0.38毫米 | ±10.00% | OD<50.8mm (-0, +3.0mm) 外径≥50.8mm (-0, +5.0mm) |
A249 | ≥101.6 mm ~ 190.5 mm | + 0.38毫米-0.64毫米 | ±10.00% | OD<50.8mm (-0, +3.0mm) 外径≥50.8mm (-0, +5.0mm) |
A249 | ≥190.5 mm ~ 228.6 mm | + 0.38毫米-1.14毫米 | ±10.00% | OD<50.8mm (-0, +3.0mm) 外径≥50.8mm (-0, +5.0mm) |
A269 | < 38.1毫米 | ±0.13毫米 | d < 12.7毫米±15% OD≥12.7毫米±10% |
OD<38.1mm (-0, +3.20mm) 外径≥38.1mm (-0, +4.80mm) |
A269 | ≥38.1 mm ~ 88.9 mm | ±0.25毫米 | d < 12.7毫米±15% OD≥12.7毫米±10% |
OD<38.1mm (-0, +3.20mm) 外径≥38.1mm (-0, +4.80mm) |
A269 | ≥88.9 mm ~ 139.7 mm | ±0.38毫米 | d < 12.7毫米±15% OD≥12.7毫米±10% |
OD<38.1mm (-0, +3.20mm) 外径≥38.1mm (-0, +4.80mm) |
A269 | ≥139.7 mm ~ 203.7 mm | ±0.76毫米 | d < 12.7毫米±15% OD≥12.7毫米±10% |
OD<38.1mm (-0, +3.20mm) 外径≥38.1mm (-0, +4.80mm) |
A269 | ≥203.7 mm ~ 304.8 mm | ±1.01毫米 | d < 12.7毫米±15% OD≥12.7毫米±10% |
OD<38.1mm (-0, +3.20mm) 外径≥38.1mm (-0, +4.80mm) |
A269 | ≥304.8 mm ~ 355.6 mm | ±1.26毫米 | d < 12.7毫米±15% OD≥12.7毫米±10% |
OD<38.1mm (-0, +3.20mm) 外径≥38.1mm (-0, +4.80mm) |
管型(制造工艺)
ASTM A249表示焊接管,该管应采用冷加工或冷拔法,然后再进行最终热处理。ASTM A269管应焊接型或无缝型,这是冷加工或热加工。
管表面
无论是ASTM A249还是ASTM A269规格,热处理后的管都应进行无垢酸洗,当采用光亮退火时,酸洗是不必要的。
热处理
所有符合ASTM A249和ASTM A269标准的管都应热处理,除非特殊情况,不同材料有不同的退火温度。
机械性能
无损检测
每根管子都要进行无损试验或水压试验,很多情况下,无损试验是指涡流试验或空气水下试验。
双重认证标准
用户应区分ASTM A249和ASTM A269规范,它们虽然是不锈钢管技术要求的典型标准,但有所不同。
在某些情况下,用户要求不锈钢管符合双重认证标准A249/A269,这意味着钢管应同时符合ASTM A249和ASTM A269,并获得两个规范中规定的最佳值或结果,钢管将是高质量的。
ASME SA249是与ASTM A249规范相同的标准,ASME SA-249是由ASME发布的,但ASME没有与ASTM A269等效的标准。
