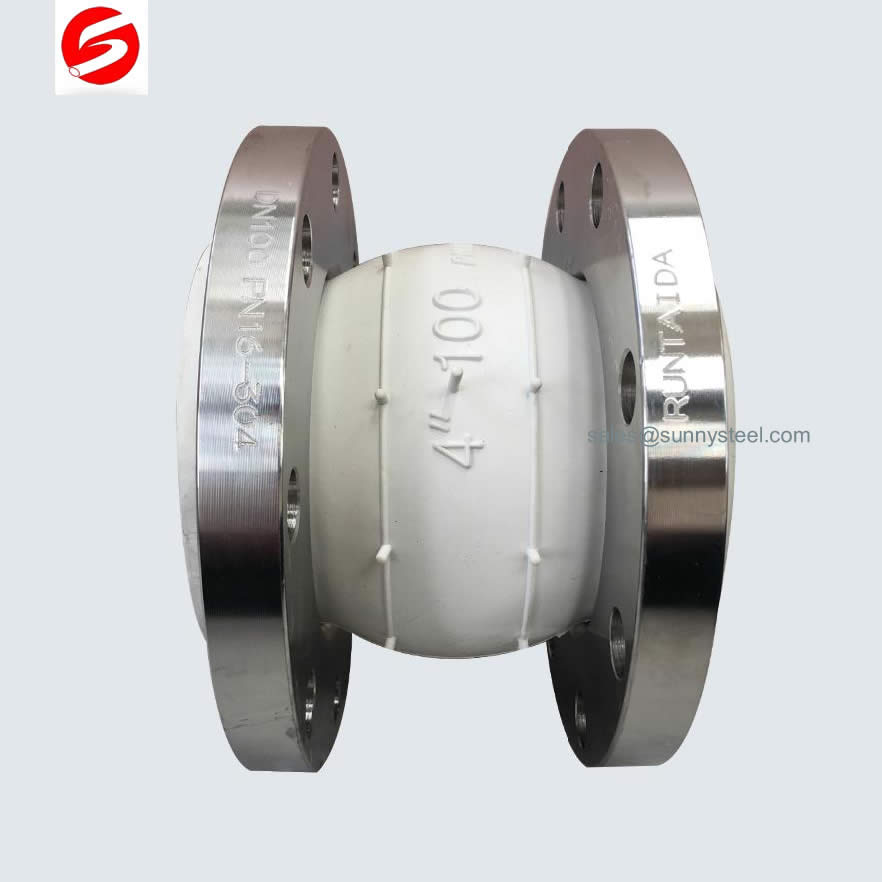

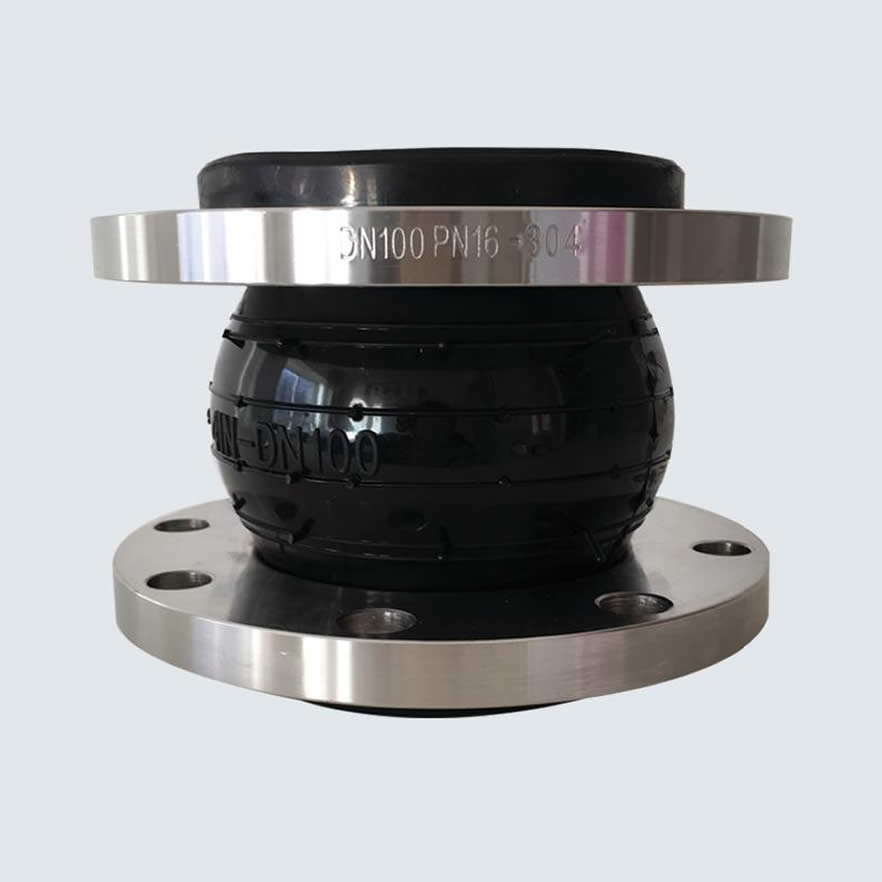

橡胶膨胀关节,REJ系列

橡胶膨胀接头是由天然或合成弹性体,技术纺织品和金属增援的柔性连接器。膨胀关节可以缓解由温度波动,机械振动和运动引起的管道系统应力。

橡胶膨胀接头也称为橡胶管软接头,柔性橡胶接头,橡胶柔软的接头,柔性橡胶接头,高压橡胶接头,橡胶冲击吸收器,补偿器等。

橡胶扩展关节的主要数据

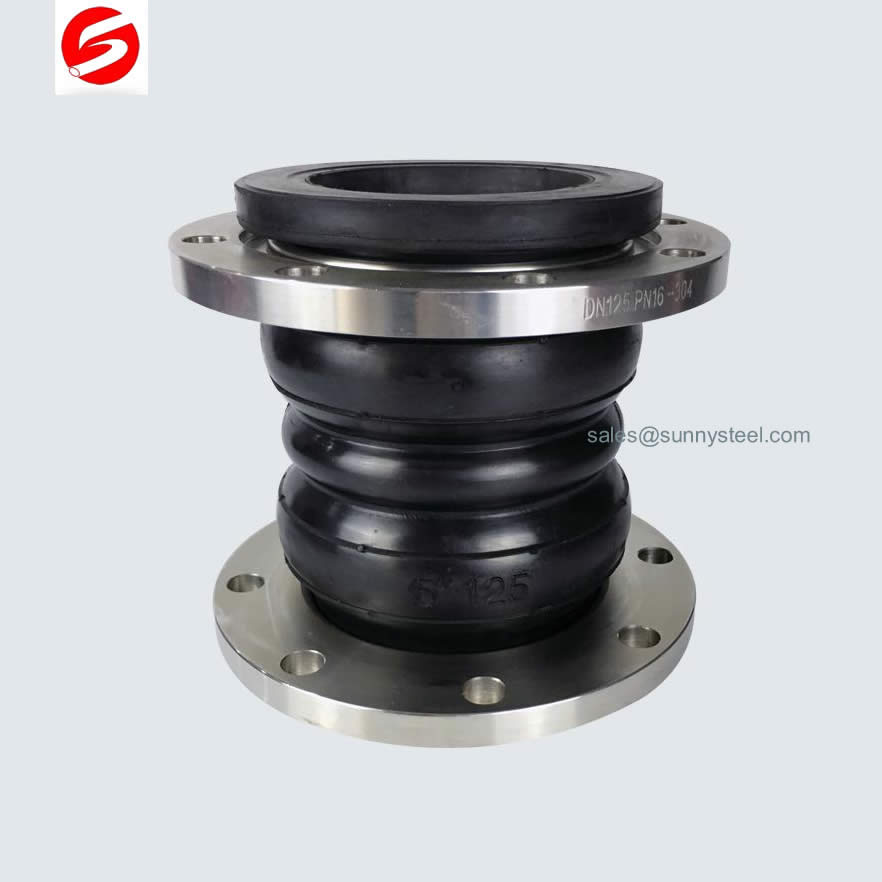

根据连接方法,有三种法兰类型,固定法兰类型和线程类型。根据结构,它可以分为五种类型:单球,双球体,不同的直径体,弯曲球和风压线圈。管状橡胶片由内部和外橡胶组成,层和旅行者,由硫化成型和用金属法兰或平行关节松动而形成。该产品可以减少振动和噪声,并可以补偿由温度变化引起的热膨胀和收缩,并广泛用于各种管道系统中。

名义直径(DN) 长度
轴向位移(mm)
水平位移 偏转角
毫米 英寸 毫米 延期 压缩 毫米 (A1+A2)°
32 1 1/4 95 6 9 9 15°
40 1 1/2 95 6 10 9 15°
50 2 105 7 10 10 15°
65 2 1/2 115 7 13 11 15°
80 3 135 8 15 12 15°
100 4 150 10 19 13 15°
125 5 165 12 19 13 15°
150 6 180 12 20 14 15°
200 8 210 16 25 22 15°
250 10 230 16 25 22 15°
300 12 245 16 25 22 15°
350 14 255 16 25 22 15°
400 16 255 16 25 22 15°
450 18 255 16 25 22 15°
500 20 255 16 25 22 15°
600 24 260 16 25 22 15°

安装应得的补偿员Caoutchouc

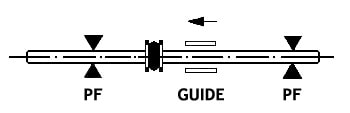

用不含拉杆的补偿器补偿轴向运动

用不含拉杆的补偿器补偿轴向和横向运动

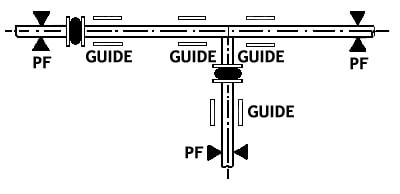

用补偿器补偿横向和轴向运动,每根管道上没有拉杆

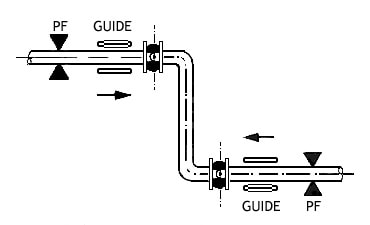

用两个铰链补偿器对大型轴向运动的补偿

用3个角补偿器的2个平面中的运动补偿。优点是吸收大型运动,弱调节力,弱运动恢复

用补偿器补偿横向和轴向运动,每根管道上没有拉杆

应用区

橡胶膨胀接头用于管道装置,以补偿热生长,减轻操作过程中的管道应力,并减少旋转设备引起的振动和噪声。

  • 加热和冷却设备
  • 材料处理技术
  • 水管
  • 淡化植物
  • 压缩机
  • 鼓风机和粉丝
  • 水泥行业
  • 化学工业
  • 玻璃自我企业
  • 木材加工业
  • 纸浆和造纸业
  • 栏杆车辆
  • 炼油厂
  • 造船
  • 钢厂
  • 制糖业

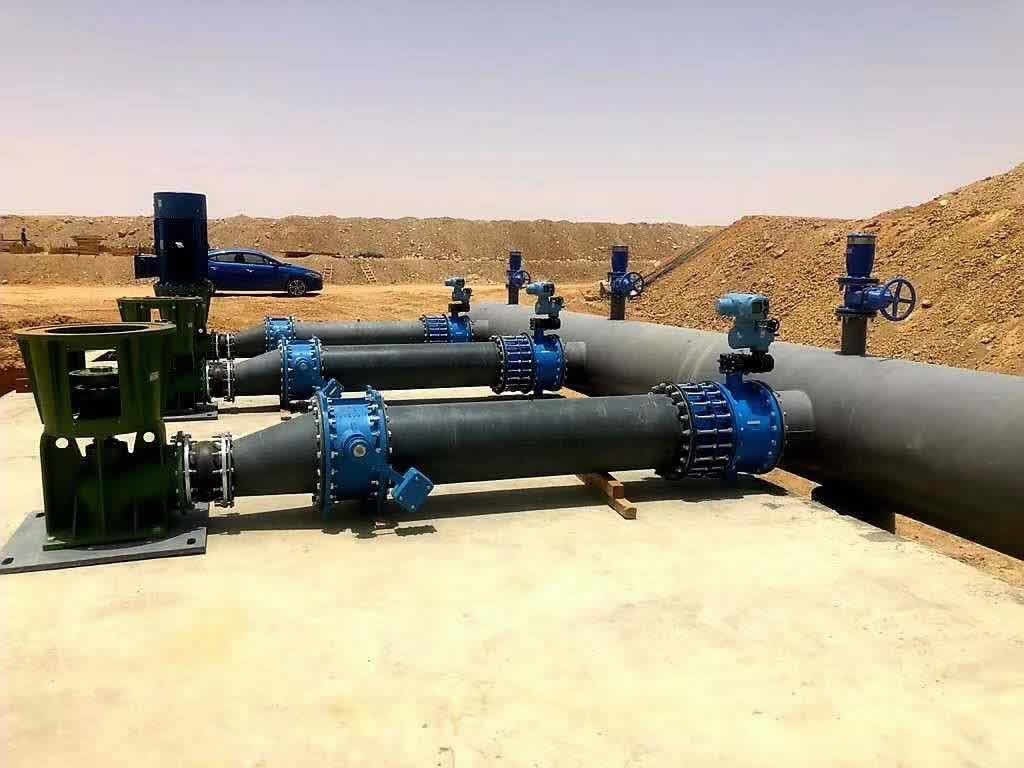

橡胶扩展关节用于非洲的灌溉项目
橡胶扩展关节用于非洲的灌溉项目

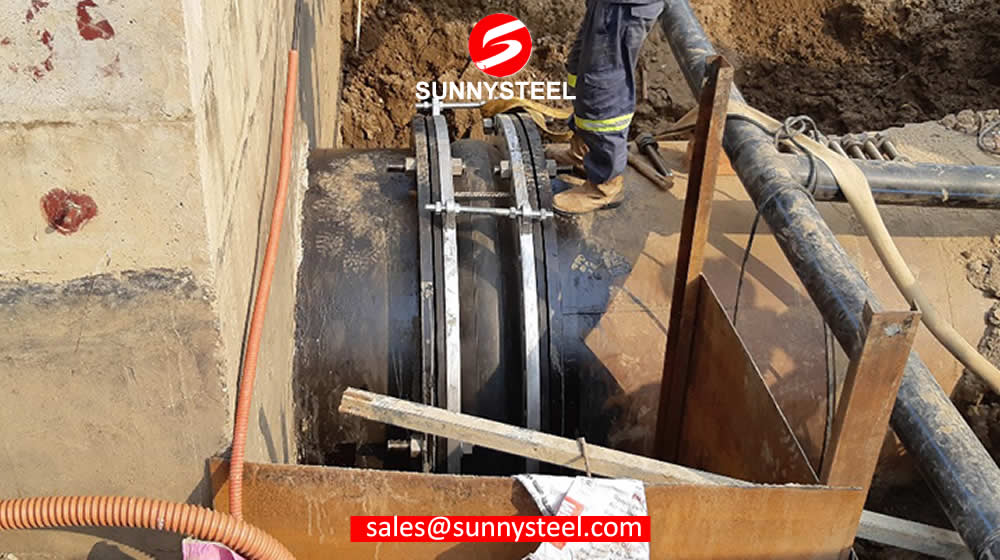

橡胶膨胀接头,带盖地下盖和交配法兰
橡胶膨胀接头,带盖地下盖和交配法兰

尺寸:DN1800 DN1600 DN900

经常看到柔性橡胶膨胀关节疲劳的迹象

破裂:

外表面裂纹最常见的是衰老或温度升高的结果。由于橡胶年龄,它变得坚硬而脆弱,并且失去了固有的灵活性和韧性。如果仅涉及外壳并且不暴露织物,则开裂或发束可能不会严重。如有必要,用橡胶水泥在现场修理裂缝很小。仔细检查裂缝,以确定是否损害了基础织物加固层。

金属加固的暴露:

如果通过盖子可以看到柔性橡胶膨胀接头的金属加固,则应尽快更换橡胶膨胀接头。

方面:

任何检查都应验证安装是否正确;法兰之间没有过多的错位;并且安装的面对面维度正确。检查是否过度伸缩,压缩,侧面或角度未对准。如果不正确的安装导致扩展接头失败,请调整管道并订购新的扩展接头以适合现有的安装。

橡胶恶化:

如果关节感觉柔软或软糖,请计划尽快更换柔性橡胶膨胀接头。化学攻击是最有可能的原因。

泄漏:

在实施任何纠正措施之前,确定泄漏在哪里起源是最重要的。如果从膨胀接头的任何表面发生泄漏或哭泣,除非法兰相遇,否则请立即更换关节。

已经指定并成功地使用了橡胶膨胀接头,以适应压力负荷,减轻运动应力,减少噪声,隔离振动,在植物上流河流并延长泵的寿命和其他动机设备后补偿未对准。

309不锈钢侵蚀罩

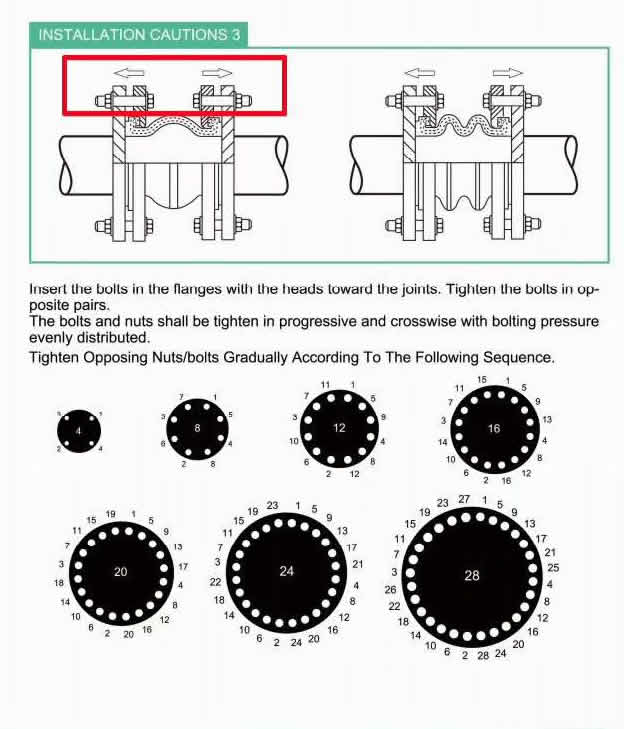

注意需要以正确的方式安装螺栓!

将螺栓插入法兰,头部将螺栓插入关节的头部。用相对对拧紧螺栓。螺栓和螺母应在渐进式上拧紧并横向螺栓均匀分布。根据全翼序列逐渐拧紧相对的螺母/螺栓。

安装规格,标准和标识

有各种材料制成的管道配件各种形状和尺寸。
