板法兰

板法兰是特殊类型的凸面法兰,ups。由质量轧机板,这些法兰高可焊性和淬透性。

我们的板法兰可以利用在不同尺寸规格根据需求和他们的应用程序。

板法兰

我们提供广泛的板法兰板,基板和螺纹老板类型。这些板法兰与分级生产不锈钢、双相钢、镍合金、铜合金确保最佳功能和平滑度。根据规范,详细的通过我们的客户,我们也可以在规定的期限内开发这些板法兰。

这些板法兰参考表细节内外直径大小和各种标准板法兰螺栓孔钻孔模式。它们仅用于评估目的。

范围

形式

材料的建筑

150磅板法兰

150磅板法兰

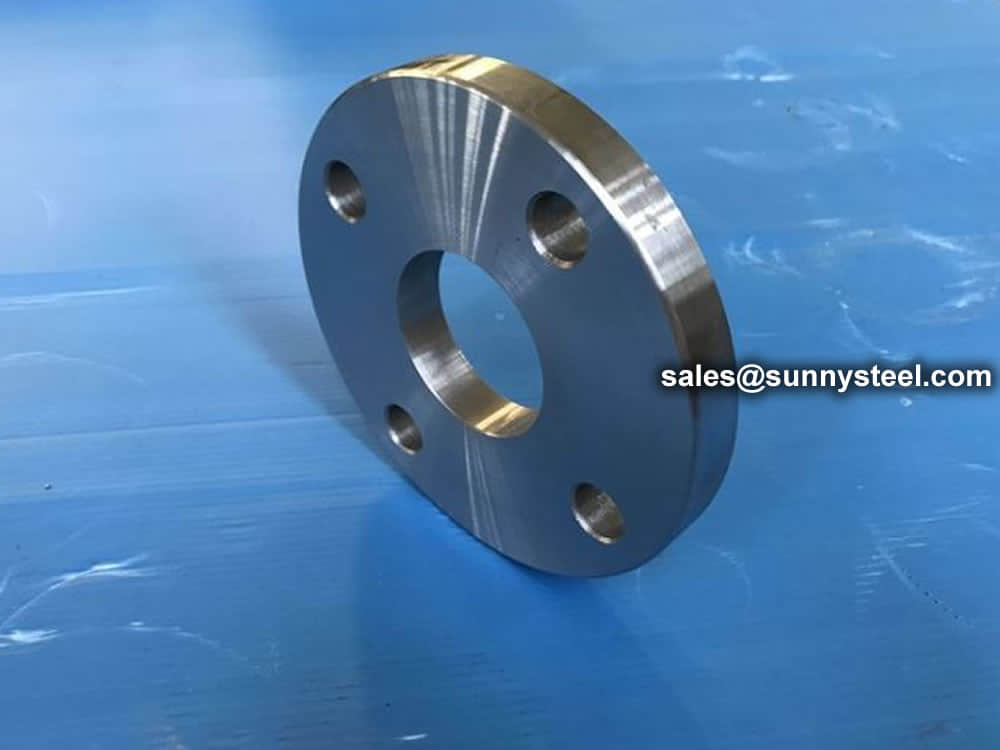

碳钢板法兰

碳钢板法兰

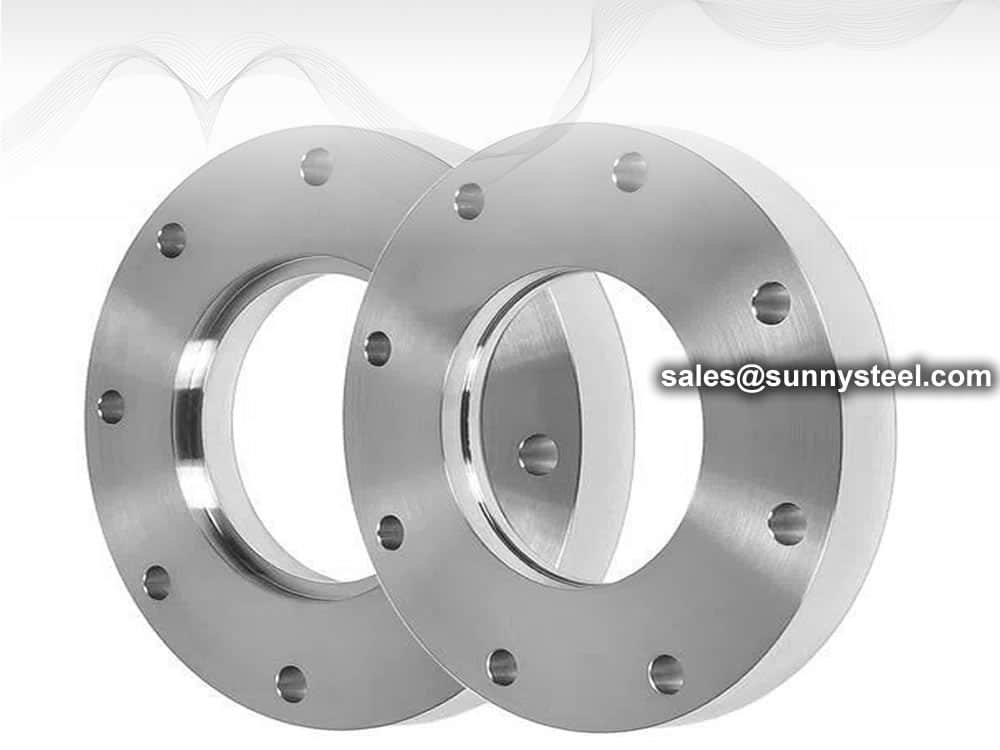

不锈钢板法兰

不锈钢板法兰

材料等级和性能

定制管法兰可以从各种各样的材料和制造材料的成绩。碳钢是一个流行的解决方案,不锈钢和特种合金,根据行业。板和伪造也常见,钛和铝为轻量级的工作。

ANSI B16.5板法兰应用程序

ASME B16.5板法兰已知为会议提供特殊性能和一般发达
的要求。我们在广泛的板法兰通过全球网络的库存的分支。
这些板法兰使用在各种行业如:

不锈钢板法兰用于石油和天然气管道

板法兰用于化学工业


材料

管法兰生产在所有不同的材料如不锈钢、铸铁、铝、黄铜、青铜、塑料等,但最常用的材料是碳钢锻造和机加工表面。

法兰焊接管和设备喷嘴。因此,它是由以下材料;

材料用于制造的列表在ASME B16.5 & B16.47覆盖。

常用的毕业生是伪造的材料

经常使用astm成绩

材料 配件 法兰 阀门 螺栓和螺母
碳钢 A234 Gr水渍险 A105 A216 Gr WCB A193 Gr B7
A194 Gr 2 h
A234 Gr由 A105 A216 Gr WCB
A234 Gr女警官 A105 A216 Gr WCB
碳钢
合金
高温
A234 Gr WP1 A182 Gr F1 A217 Gr WC1 A193 Gr B7
A194 Gr 2 h
A234 Gr WP11 A182 Gr季 A217 Gr WC6
A234 Gr WP12 A182 Gr F12 A217 Gr WC6
A234 Gr WP22 A182 Gr——F22 A217 Gr WC9
A234 Gr WP5 A182 Gr F5 A217 Gr C5
A234 Gr WP9 A182 Gr F9 A217 Gr C12
碳钢
合金低温
A420 Gr WPL6 A350 Gr LF2 A352 Gr LCB A320 Gr地级
A194 Gr 7
A420 Gr WPL3 A350 Gr LF3 A352 Gr LC3
奥氏体不锈钢 A403 Gr WP304 A182 Gr F304 A182 Gr F304 A193 Gr B8
A194 Gr 8
A403 Gr WP316 A182 Gr F316 A182 Gr F316
A403 Gr WP321 A182 Gr F321 A182 Gr F321
A403 Gr WP347 A182 Gr F347 A182 Gr F347

ASTM标准定义的具体制造工艺材料和确定管道的具体化学成分,配件,法兰,通过允许大量的碳的百分比、镁、镍、等等,并表示“年级”。

通常的法兰的材料包括不锈钢、碳钢、铝和塑料。材料的选择很大程度上取决于凸缘的目的。例如,不锈钢更加耐用和对于大量使用是必要的。另一方面,塑料是更可行的使用在家里,因为它价格合理,安装方便。下法兰的材料是美国机械工程师协会的名称。

acc法兰材料。对ASTM

最常见的材料管法兰(伪造成绩):ASTM A105(碳钢高温匹配A53 A106 / API 5 l管道),A350成绩LF1/2/3(碳钢低温与澳大利亚管道),A694 F42年级到F80(高产碳钢与API 5 l管道等级),ASTM A182成绩F5 F91(合金钢法兰匹配A335管道),A182年级F304/316(不锈钢法兰相匹配A312党卫军管道),A182 Gr。F44 / F51 / F53 / F55(双工和超级双相匹配A790 / A928管道)和各种镍合金的成绩(铬镍铁合金,耐热铬镍铁合金、Hastelloy、蒙乃尔)。

这些法兰的材料品质在ASTM标准中定义。

ASTM的成绩是什么?

例如,碳钢管可以确定a或B级,与年级TP304或年级TP321不锈钢管,与年级由碳钢管件等。


标准

管法兰标准主要包括世界上三个系统,ANSI / ASME法兰系统(美国),DIN法兰系统(欧洲体系),JIS法兰系统,其他系统根据这三个系统,像GB法兰标准,主要根据ANSI / ASME和DIN标准法兰,Duwa管道供应这些法兰与最高质量和最快交货时间。

ASME标准

ASTM标准

美国自来水厂协会(AWWA标准

ISO标准

海量存储系统(MSS)中标准

法兰的应用

应用程序

法兰是一种方法,连接管道,阀门,泵,和其他设备管道系统。它还提供了方便清洁、检查或修改。

管道接头需要拆除时,使用法兰。这些是主要用于设备、阀门、和专业项目。突破提供法兰在预先确定的时间间隔在某些管道维护是常有的事情。法兰、垫片和螺栓法兰连接,它是由三个独立但相互关联的组件。实现漏接头,特殊控制要求在所有这些元素的选择和应用。

这是法兰的优点和他们的应用程序的细节。

法兰的优点

管道、阀门、泵、和其他与法兰连接形成一个管道系统。一般情况下,法兰焊接或固定在一起。使用法兰,管道系统维护和修理。而不是将整个管道进行检查,管道的一小部分可以仔细调查使用法兰定位故障。

以下是五个最重要的好处,以下是法兰的五个最重要的好处:

法兰是一种方法,连接管道,阀门,泵,和其他设备管道系统。它还提供了方便清洁、检查或修改。法兰通常焊接或螺纹。

在许多应用程序中,工程师们需要找到一种方法来关闭室或缸在一个非常安全的方式,通常是因为里面的物质必须不同于外面的物质成分或压力。

他们通过紧固两块金属或其他材料一起一圈螺栓的嘴唇。这种“唇”是一个法兰。

管道

您可以连接两部分的金属管道焊接或焊接在一起,但管道连接以这种方式非常容易破裂在高压力。一种连接两个部分管更安全地通过法兰盘接头可以连接螺栓。这样,即使气体或液体管道内建立高压力,它通常会举行,没有问题。

力学

为了连接两部分的一个大型的、封闭的区域,最好是用法兰和螺栓。这方面的一个例子之间的连接在一个汽车发动机和变速器。在这种情况下,发动机和传输包含的移动部件容易损坏,如果他们能灰尘或其它小对象。通过连接外部外壳的引擎,以这种方式传播,工程师们保护的内部运作。

电子产品

法兰有特定目的相机和其他电子设备。尽管法兰在这些物品通常不需要维持高压力,他们必须抓住,这样他们就可以阻挡有害微粒。这些法兰通常发现连接两个不同的材料,如玻璃的镜头和相机的身体的其他部位。

法兰连接

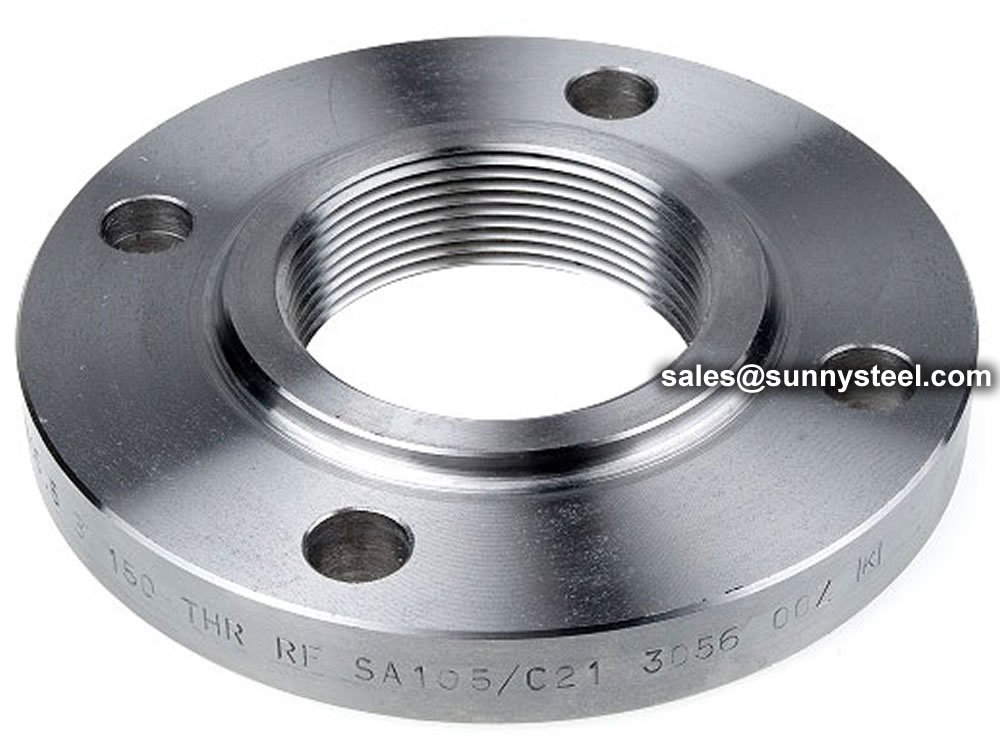

有很多方法来连接法兰,包括线程、焊接或螺栓。螺纹法兰最适合低压或较小的管道,因为它可以保持密封。当你的管道或高压力大,然后焊接法兰是可取的。锅炉房是焊接的地方可能使用盲板法兰,由于高压。

法兰接头,法兰,螺栓,螺母和垫圈

法兰是一种外部肋骨的管道、阀门和其他流设备组装它们。

法兰的尺寸具体标准:DIN, ANSI,, BS, JIS

法兰连接

需要两个法兰的法兰连接(“主要”和“伙伴”),一组螺栓和螺母(其数量取决于法兰直径和类)和两个密封垫圈。法兰连接必须执行和监督由训练有素的人员,因为共同的质量有重要影响管道系统的性能/管道(标准TSE - TS EN 1591 1 - 4部分,“法兰及其关节”,定义了大量的要求执行适当的法兰连接)。而所有元素的联合是至关重要的,经验表明大多数泄漏是由不当的安装密封元素,即垫圈。

典型的管法兰连接焊接或螺纹。焊接法兰用于管道和管道系统压力和温度高、直径2英寸以上。

螺纹连接,而不是用于小直径和安装不受严重的机械力,如扩张、振动、收缩,振荡(力量,将裂纹螺纹接头)。在所有这些关键的情况下,建议对接焊缝连接。

弯头

常见问题

最常见问题关于法兰和法兰连接件与法兰安装在特定的钢管和钢管如何结束。

法兰是如何运作的?

法兰的过程

平或冲洗法兰表面垂直的管道连接。附件过程包括机械加入两个或两个以上的脸用螺栓、粘合剂、项圈或焊接。由于附件要求,法兰必须符合设备或管道的设计。这就是为什么它是必要的检查所有可能的规格和尺寸,确定它是正确的大小,类型和材料。

法兰连接的三个部分是什么?

管法兰、垫片和螺栓法兰连接三部分组成。垫片和螺栓通常是由相同的法兰材料或材料批准管组件。适合特定的应用程序的每个组件的各种材料,必须正确匹配的正常运转。垫圈有两种常规类型:全罩式垫圈,垫圈。正面的垫圈的螺栓孔可见并与凸面垫圈。垫圈往往是小环-平面法兰螺栓孔和配对。确保法兰组件需要匹配的表面均匀和垂直,根据需要调整为一个统一的健康。一旦所有表面匹配,使法兰一起获得至少两个螺栓。细化对齐,所以剩下的螺栓孔匹配及其相应的螺栓拧紧。

我如何正确尺寸的法兰管使用吗?

正确尺寸的法兰管使用不仅取决于管道法兰的类型,但其兼容。管必须进入法兰内径容易和安全地和外径应包括墙孔。一旦你确定了具体的法兰类型和材料你需要工作,你需要采取一些测量。四个测量你需要的内径,外径,螺栓孔数,和螺栓孔中心。你需要从反对螺栓孔对齐这些测量得到最准确的读数。把所有测量从边缘到边缘,试图让尽可能精确匹配正确的产品。围捕螺栓直径到下一个或全部步骤因为螺栓测量一半或整个英寸。一旦你有所有四个测量,检查他们对制造商的表找到正确的法兰。大多数制造商列表这些规范在他们的网站上,方便参考。

法兰检验

调度从每个法兰生产前检查,确保质量。在检查你必须检查以下;

ASME B16.5和B16.47标准封面容许公差检验。

法兰材料标准

法兰是用于连接管道或其它设备组件在不同的行业,他们有各种各样的材料和尺寸。法兰的材料标准是由标准制定组织和描述不同材料的属性和特征,可以用来制造法兰。一些常用的法兰材料标准的例子包括:

  1. ASTM A105:这个标准涵盖锻造碳钢管道组件,包括法兰,适用于高压应用程序。
  2. ASTM A182:这个标准涵盖锻造或轧制合金钢管道法兰,用于高温锻造配件,阀门和部分服务。狗万滚球官网
  3. ANSI B16.5:本标准指定的尺寸、公差和标记对钢铁管道法兰和法兰连接件。
  4. DIN 2632 - 2638:本标准定义了法兰的尺寸和公差由钢,包括碳钢、不锈钢和其他合金。
  5. ASME B16.47:这个标准涵盖大直径钢法兰,通常用在高压应用大孔尺寸是必要的。
  6. BS 4504:本英国标准涵盖了圆形管道法兰,阀门,配件,名义尺寸从15到600毫米。

法兰材料标准的选择将取决于各种因素,如应用程序,环境、液体在运输,和所需的性能特征。例如,高压应用程序可能需要法兰材料制成的高强度和耐久性,在腐蚀性环境中可能需要法兰由材料具有良好的耐腐蚀。


交付

钢法兰必须与海运包装方法包装交付给客户,通常包括木箱包装方式,木托盘,钢铁,钢铁托盘等。

PMI-raw材料检验

法兰原材料采购经理人指数
法兰原材料采购经理人指数
法兰原材料采购经理人指数

法兰标记

法兰的标记由ANSI ASME规范。法兰标记包括;

  • 制造商的标志
  • ASTM材料代码
  • 材料等级
  • 服务等级(由于类))
  • 大小
  • 厚度(时间表)
  • 热不
  • 特殊标志如果任何QT(凳)或W(由焊接修复)
法兰标记

尺寸检查

ASME B16.5和B16.47标准封面容许公差检验。

法兰尺寸检查
法兰尺寸检查
法兰尺寸检查
法兰尺寸检查
法兰尺寸检查
法兰尺寸检查

包装

因为正常的木箱或木托盘必须做熏蒸治疗,我们通常用胶合板托盘或胶合板箱盒包装钢法兰没有熏蒸治疗。

法兰尺寸检查
法兰尺寸检查
法兰尺寸检查
