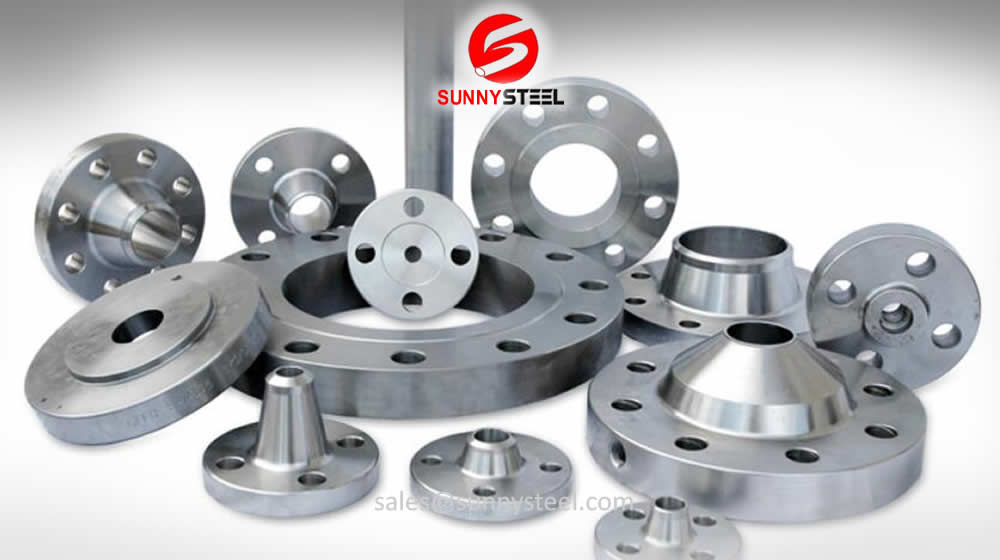

管法兰基本上是用来连接管道、阀门和其他管道设备形成管道系统的板或环。

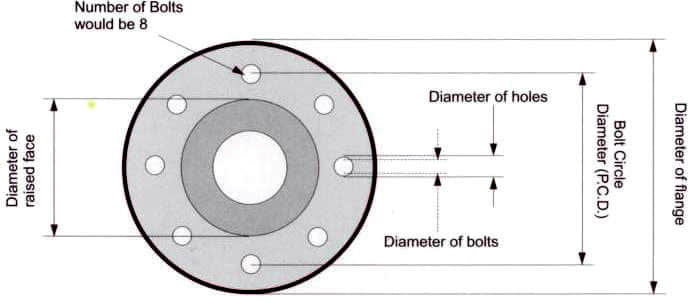

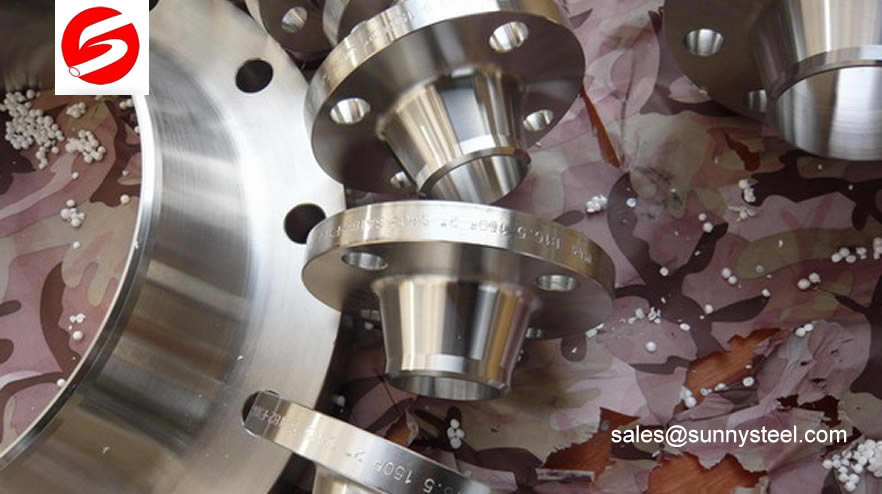

法兰标准规定了法兰的尺寸、表面光洁度、面型、标记、材料和技术规格。
| 标准 | 规范 |
| ASTM A105 | 管道用碳钢锻件标准规范 |
| ASTM A350 | 要求对管道部件进行缺口韧性试验的碳和低合金钢锻件的标准规范 |
| ASTM A182 | 高温设备用锻造或轧制合金和不锈钢管法兰、锻造配件、阀门和零件的标准规范 |
| ASTM A404 | 锻造或轧制合金钢管道法兰、锻造配件、高温专用热处理阀门和零件规范(撤消1974年) |
| ASTM A234 | 中高温用锻碳钢和合金钢管道配件标准规范 |
| ASTM A420 | 低温用锻碳钢和合金钢管道配件标准规范 |
| ASTM A403 | 锻奥氏体不锈钢管道配件标准规范 |
| ASTM A694 | 高压传动用管法兰、配件、阀门和零件用碳素和合金钢锻件的标准规范 |

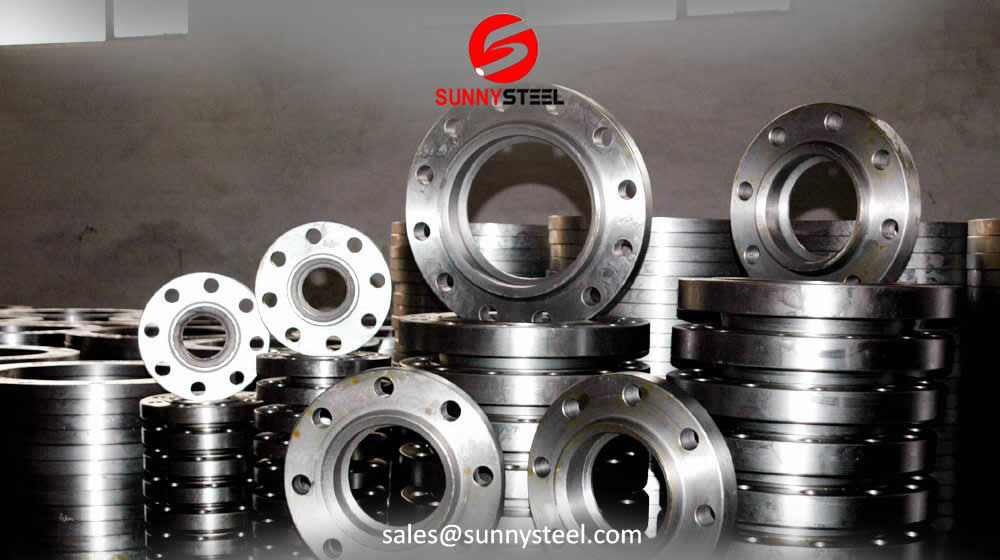

这些法兰是最耐用和制造适合不同尺寸的管道。

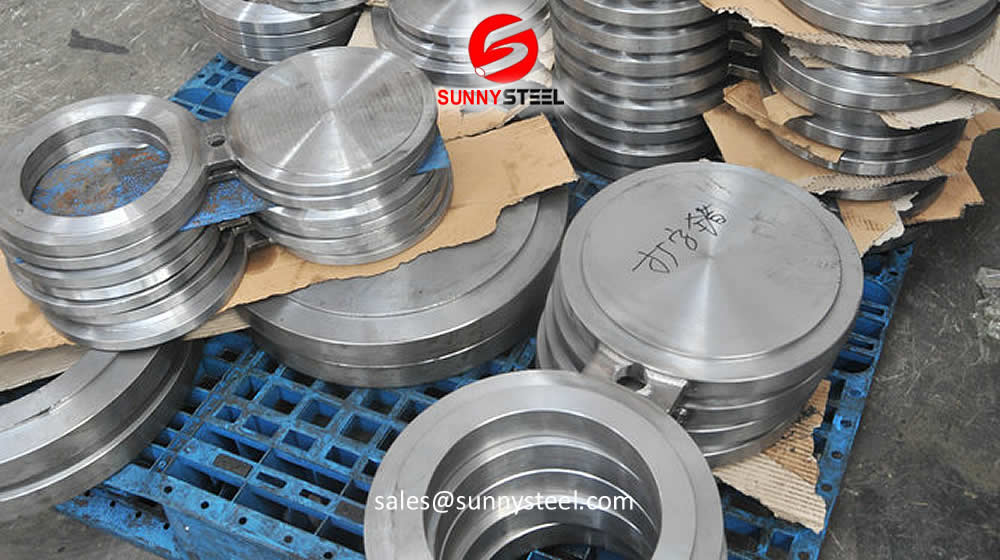

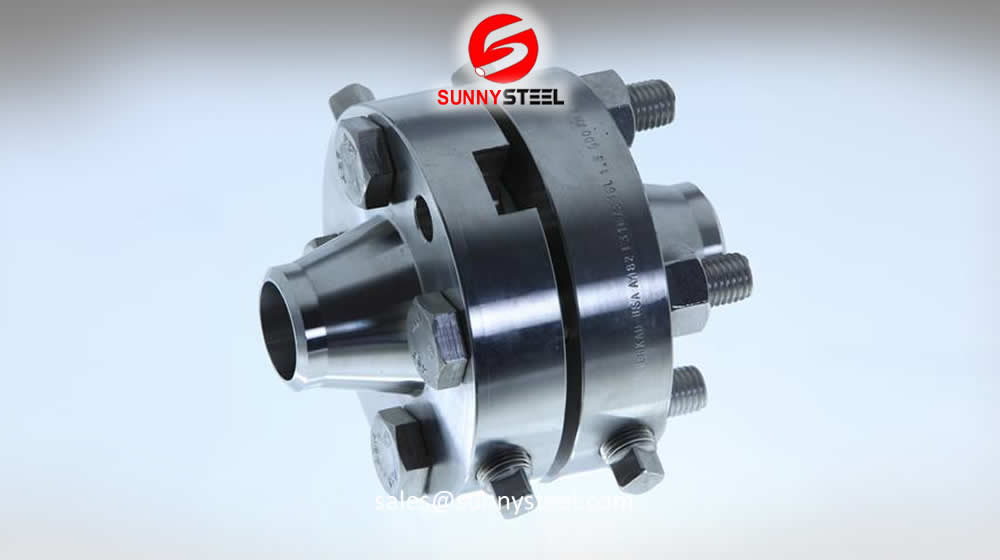

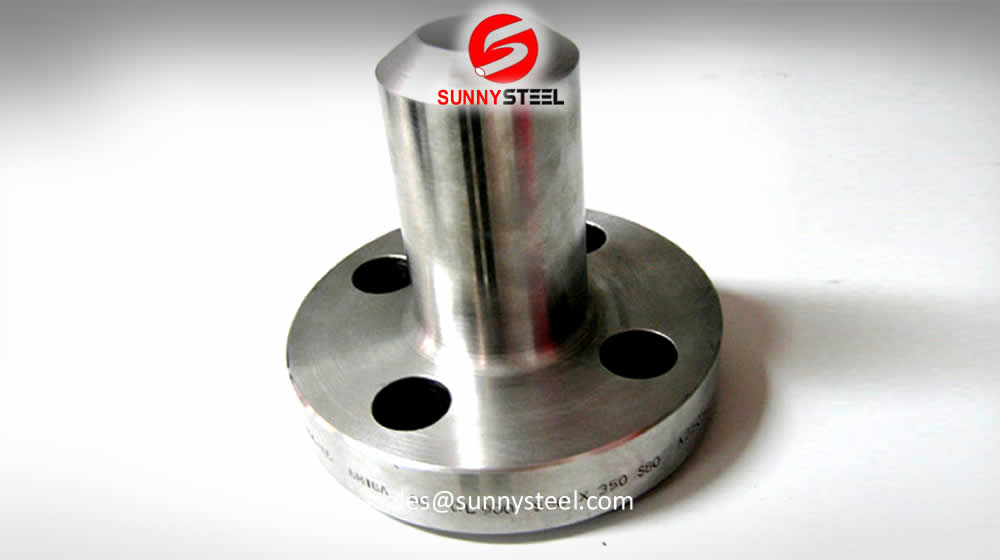

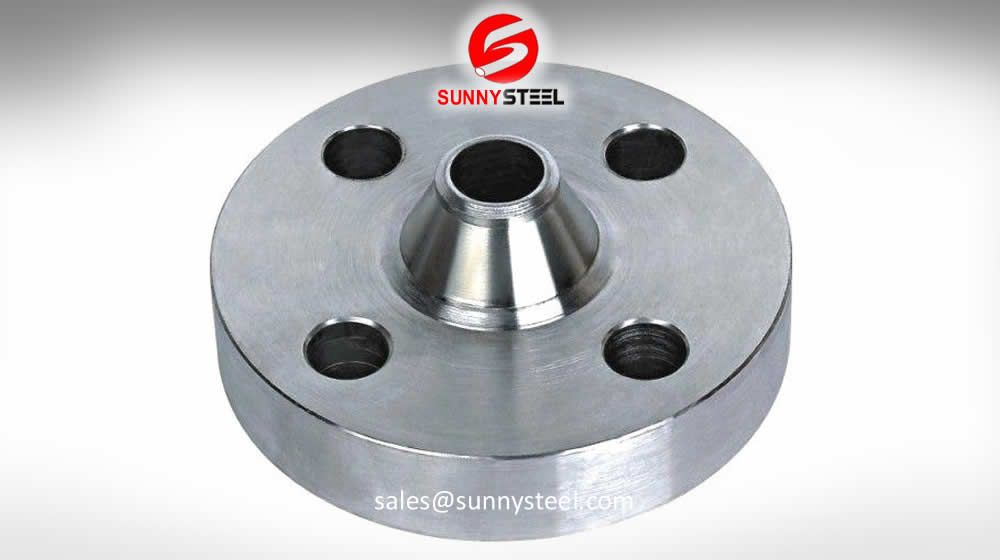

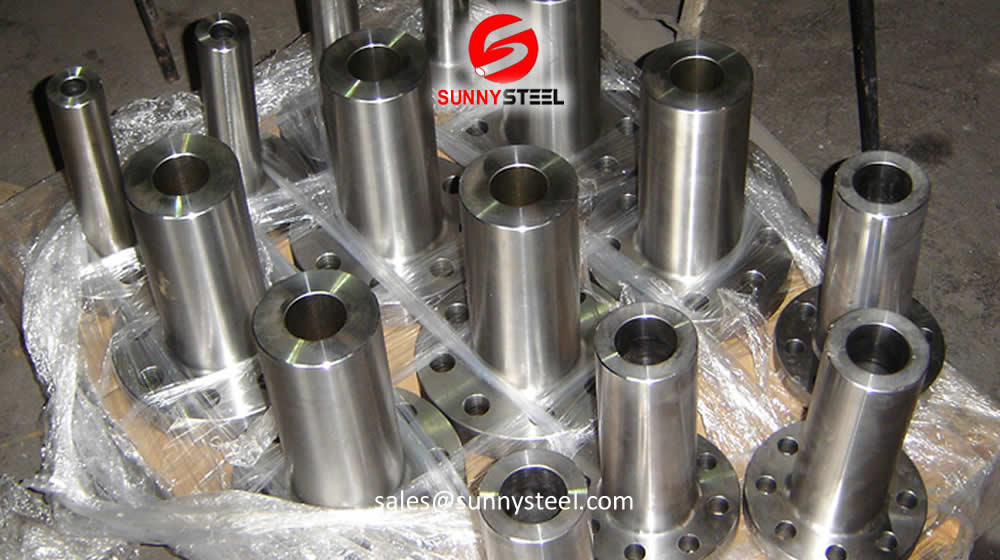

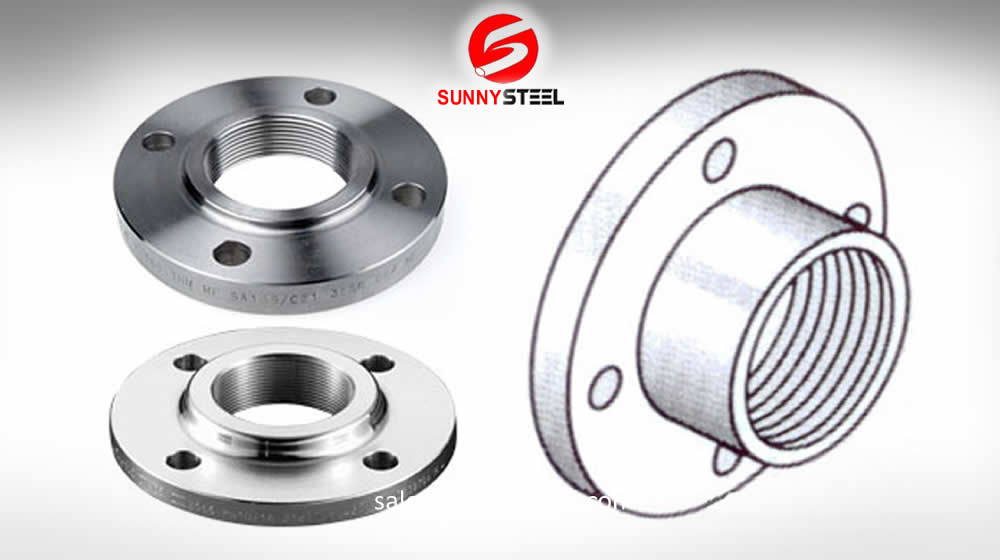

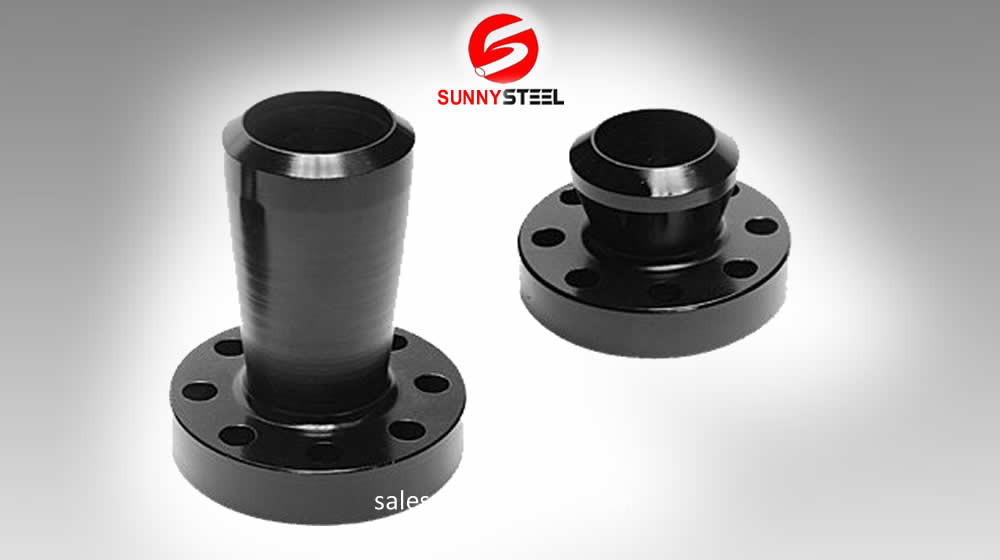

阳光钢铁是最古老的制造商，经销商，经销商，库存和供应商的盲法兰，减少螺纹法兰，搭接法兰，法兰垫片，螺纹法兰，插座法兰，法兰螺栓，环法兰，眼镜盲法兰，焊接颈法兰，孔法兰，滑上法兰，高轮毂百叶窗法兰，这是使用优质钢材制造，如SS法兰/不锈钢法兰，310法兰，321法兰，202法兰，347法兰，304法兰，316法兰，316L法兰，
我们公司提供广泛的法兰，如PL, SW, BL, WN,SO,LJ, ASME/ANSI B16.5等，这是在精密工程
| 外径 | 当外径小于等于24"时 | ±1.6毫米* |
| 内径 | 10”和小 | ±0.8毫米 |
| 12“通过18” | ±1.6毫米 | |
| 20”,大 | + 3.2毫米,-1.6毫米 | |
| 轮毂外径 | 5”和小 | + 2.4毫米,-0.8毫米* |
| 6”和大 | + 4.0毫米,-0.8毫米 | |
| 接触面直径 | 1/16"拉丝面舌和槽男，女 | ±0.8毫米 |
| 1/4"拉丝面舌和槽男，女 | ±0.4毫米 | |
| 底部轮毂直径 | 当轮毂底座是24"或更小 | ±1.6毫米* |
| 焊接点轮毂直径 | 5”和小 | + 2.4毫米,-0.8毫米 |
| 6”和大 | + 4.0毫米,-0.8毫米 | |
| 钻井 | 螺栓圆 | ±1.6毫米 |
| 螺栓孔间距 | ±0.8毫米 | |
| 螺栓圆相对于端面的偏心率 | 2 1/2”和更小:0.8毫米，最大* | |
| 螺栓圆相对于孔的偏心率 | 3”和更大:1.6毫米，最大* | |
| 厚度 | 18”和小 | + 3.2毫米,0毫米 |
| 20”,大 | + 4.8毫米,0毫米 | |
| 直通枢纽的长度 | 10”和小 | ±1.6毫米 |
| 12”和大 | ±3.2毫米 |
| 外径 | 当外径小于等于24"时 | ±1.6毫米* |
| 内径 | 螺纹 | 在镗孔规的范围内 |
| 套筒焊接，套接和搭接，10英寸或更小 | + 0.8毫米,0毫米 | |
| 插座焊接，套接和搭接接头，12英寸或更大 | + 1.6毫米,0毫米 | |
| 轮毂外径 | 5”和小 | + 2.4毫米,-0.8毫米* |
| 6”和大 | + 4.0毫米,-0.8毫米 | |
| 接触面直径 | 1/16"拉丝面舌和槽男，女 | ±0.8毫米 |
| 1/4"拉丝面舌和槽男，女 | ±0.4毫米 | |
| 扩孔直径 | 内径也一样 | |
| 钻井 | 螺栓圆 | ±1.6毫米 |
| 螺栓孔间距 | ±0.8毫米 | |
| 螺栓圆相对于端面的偏心率 | 2 1/2”和更小:0.8毫米，最大* | |
| 螺栓圆相对于孔的偏心率 | 3”和更大:1.6毫米，最大* | |
| 厚度 | 18”和小 | + 3.2毫米,0毫米 |
| 20”,大 | + 4.8毫米,0毫米 | |
| 直通枢纽的长度 | 10”和小 | ±1.6毫米 |
| 12”和大 | ±3.2毫米 | |

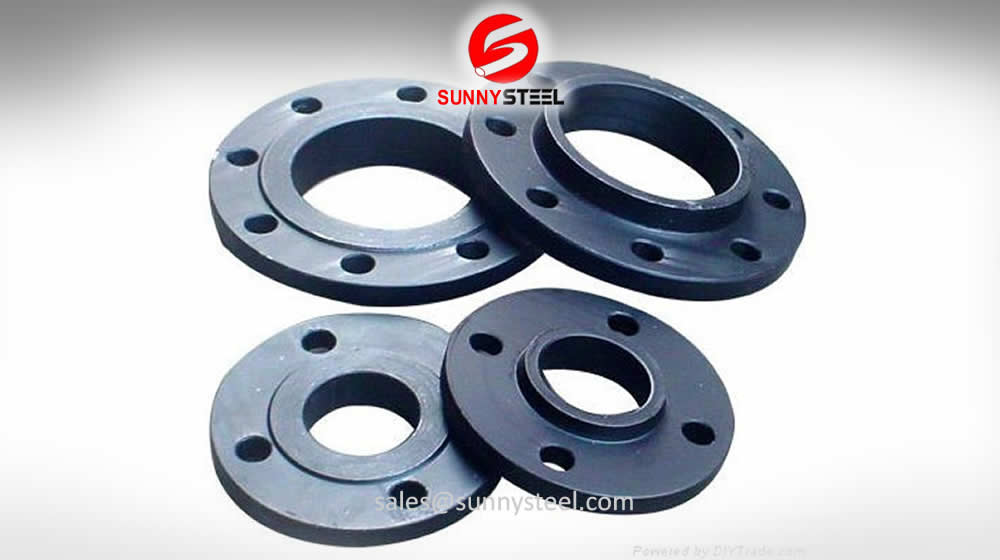

常用的法兰材料有不锈钢、碳钢、铝和塑料。
| 标准 | 年级 | C | 如果 | 锰 | P | 年代 | V | 注 | “透明国际” | Cr | 莫 | 倪 | 艾尔 | 注 | N | 其他人 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 马克斯 | 马克斯 | 马克斯 | 马克斯 | 马克斯 | 马克斯 | 马克斯 | 马克斯 | 马克斯 | 马克斯 | 马克斯 | 马克斯 | 马克斯 | 马克斯 | 马克斯 | ||
| A694 | F42 | 0.28 | - | 1.30 | 0.030 | 0.030 | - | - | - | - | - | - | - | - | - | - |
| F46 | 0.28 | - | 1.40 | 0.030 | 0.030 | - | - | - | - | - | - | - | - | - | - | |
| F52 | 0.28 | - | 1.40 | 0.030 | 0.030 | - | - | - | - | - | - | - | - | - | - | |
| 之作 | 0.28 | - | 1.40 | 0.030 | 0.030 | - | - | - | - | - | - | - | - | - | - | |
| 法郎 | 0.28 | - | 1.40 | 0.030 | 0.030 | - | - | - | - | - | - | - | - | - | - | |
| F65 | 0.28 | - | 1.40 | 0.030 | 0.030 | - | - | - | - | - | - | - | - | - | - | |
| F70 | 0.28 | - | 1.40 | 0.030 | 0.030 | - | - | - | - | - | - | - | - | - | - | |
| A182 | 季 | 0.05 - -0.15 | 0.50 - -1.0 | 0.30 - -0.60 | 0.025 | 0.025 | - | - | - | 1.00 - -1.50 | 0.44 - -0.65 | - | - | - | - | - |
| ——F22 | 0.05 - -0.15 | 0.50 | 0.30 - -0.60 | 0.025 | 0.025 | - | - | - | 1.90 - -2.60 | 0.87 - -1.13 | - | - | - | - | - | |
| F5 | 0.15 | 0.50 | 0.30 - -0.60 | 0.025 | 0.025 | - | - | - | 4.00 - -6.00 | 0.45 - -0.65 | - | - | - | - | - | |
| F9 | 0.15 | 0.25 - -1.0 | 0.30 - -0.60 | 0.025 | 0.025 | - | - | - | 8.00 - -10.00 | 0.90 - -1.10 | - | - | - | - | - | |
| F91 | 0.08 - -0.12 | 0.20 - -0.50 | 0.30 - -0.60 | 0.020 | 0.010 | 0.18 - -0.25 | - | - | 8.00 - -9.50 | 0.85 - -1.05 | 0.40 | 0.04 | - | 0.03 - -0.07 | Cb 0.06 - -0.10 |
|
| F92 | 0.07 - -0.13 | 0．5 | 0.30 - -0.60 | 0.020 | 0.010 | 0.15 - -0.25 | - | - | 8.50 - -9.50 | 0.30 - -0.60 | 0.40 | 0.04 | - | 0.03 - -0.07 | Cb 0.04-0.09 w 1.5-2.00 b 0.001 - -0.006 |
| 标准 | 年级 | 屈服强度(Mpa) | 抗拉强度(Mpa) | 硬度 | 延伸率(%) | ||
|---|---|---|---|---|---|---|---|
| 最小值 | 马克斯 | 最小值 | 马克斯 | 马克斯 | |||
| A694 | F42 | 290 | - | 415 | - | - | |
| F46 | 320 | - | 435 | - | - | ||
| F52 | 360 | - | 460 | - | - | ||
| 之作 | 390 | - | 490 | - | - | ||
| 法郎 | 415 | - | 520 | - | - | ||
| F65 | 450 | - | 535 | - | - | ||
| F70 | 485 | - | 570 | - | - | ||
| A182 | 季 | 205 | - | 380 | - | - | |
| ——F22 | 205 | - | 380 | - | - | ||
| F5 | 205 | - | 415 | - | - | ||
| F9 | 205 | - | 415 | - | - | ||
| F91 | 415 | - | 585 | - | - | ||
| F92 | 440 | - | 620 | - | - | ||

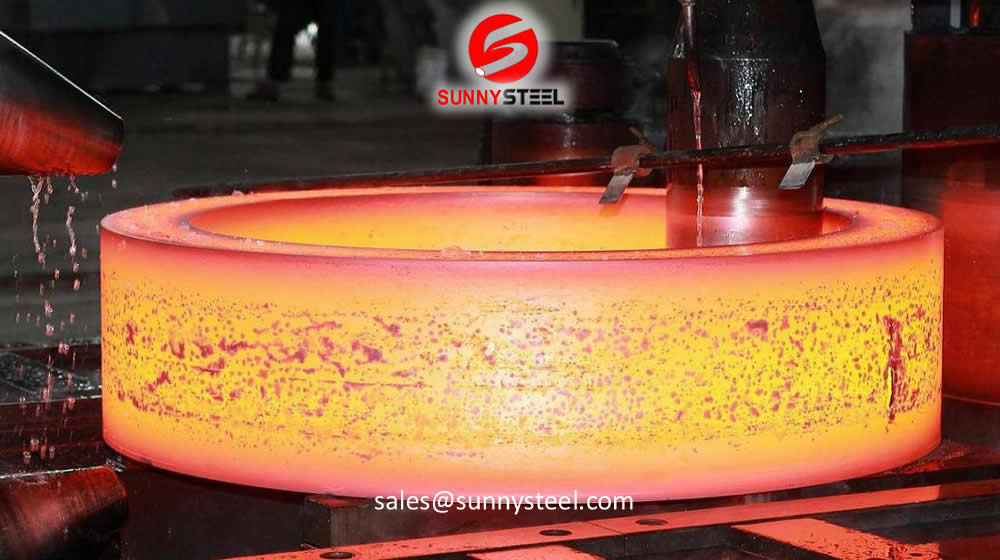

下面列出的是法兰制造的尺寸公差。
| 环式滑套和盲法兰 | 中心类型不系鞋带的 | ||||
| O.D. | < = 24” | + / - 0.6英寸(1.6毫米) | O.D. | < = 24” | + / - 0.6英寸(1.6毫米) |
| > 24” | + / -点”(3.2毫米) | > 24” | + / -点”(3.2毫米) | ||
| 身份证 | 承插焊 | 10”和些小规模 + 03”(0.8毫米),0” |
身份证 | 10”和些小规模 | + 03”(0.8毫米) |
| 不系鞋带的, 搭接 |
12”和大 + 0。06”(1.6毫米),0” |
12“-18” | + / 06”(1.6毫米) | ||
| 20“-42” | +点”(3.2毫米) + 0。06”(1.6毫米) |
||||
| O.D.的中心 | < = 12 | + .09点”(2.4毫米), 06”(1.6毫米) |
直径 接触的脸 |
0.06”凸面 | + / 03”(0.8毫米) |
| 14“-42” | + /点”(3.2毫米) | ||||
| 接触面直径 | 0.06”凸面 | + / - 03”(0.8毫米) | 底部轮毂直径 | X < = 24” | + / 06”(1.6毫米) |
| X > 24” | + /点”(3.2毫米) | ||||
| 接触面直径 | < = 10 " | + 03”(0.8毫米), 0” |
焊接点轮毂直径 | < = 5” | + .09点”(2.4毫米), 03”(0.8毫米) |
| 12“-42” | + 0。06”(1.6毫米), 0” |
> = 6” | + 16”(4.0毫米), 03”(0.8毫米) |
||
| 钻井 | 螺栓圆 | 1/2“-24” / 26日“-42” |
钻井 | 螺栓圆 | 1/2“-24” / 26日“-42” |
| + / 06”(1.6毫米) + / 06” |
+ / 06”(1.6毫米) + / 06” |
||||
| 螺栓孔 间距 |
+ / 03”(0.8毫米) |
螺栓孔 间距 |
+ / 03”(0.8毫米) | ||
| 螺栓圆相对于孔的偏心率 | “马克斯。 (0.8毫米) |
螺栓圆相对于孔的偏心率 | “马克斯。 (0.8毫米) |
||
| 厚度 | 18“&小 | +点”(3.2毫米),0” | 厚度 | 18“&小 | +点”(3.2毫米),0” |
| 20“-42” | + .19”(1.6毫米) | 20“-42” | + .19”(1.6毫米) | ||
| 通过中心长度 | < = 10 " | + / 06”(1.6毫米) | 通过中心长度 | < = 10 " | + / 06”(1.6毫米) |
| 12“-42” | + / 1.12”(3.2毫米) | 12“-42” | + / 1.12”(3.2毫米) | ||
除非另有说明，这些公差是ANSI B16.5和AWWA C207-01章节4.2的一部分。所给出的极限是最大值。严格的检验程序确保在日常生产中保持高标准的准确性。

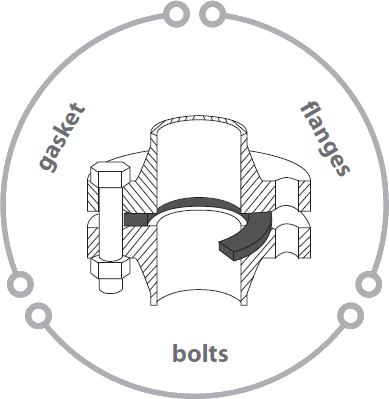

管道法兰使用螺栓连接和垫片帮助连接管道系统中的管道组件。
在我们深入研究不同类型的法兰之前，了解它所符合的行业规范是很重要的。那么什么是ANSI法兰，AWWA法兰和ASME法兰呢?ANSI法兰和ASME法兰的区别是什么?A系列和B系列法兰的区别是什么?我们将回答所有这些问题。
有四种类型的行业标准涵盖不同的法兰类型;
ASME B16.5管道法兰和法兰配件的尺寸范围从公称1/2”到公称24”。该标准包括法兰的压力、温度、材料、公差、尺寸、测试和标记。ASME B16.5中包括的压力等级为150#，300#，600#，900#和1500#，适用于标准尺寸为10”的尺寸，适用于12”到24”的尺寸为2500#。
ASME B16.5标准仅限于铸造或锻造材料制成的法兰。
ASME B16.47涵盖了26”到60”公称管径的大直径钢法兰。B16.47法兰有A系列和b系列两种。两种法兰的厚度、螺栓圆直径、螺栓孔数量等尺寸略有不同。B16.47涵盖的压力等级为75、150、300、400、600和900#。标准覆盖法兰制成铸造，锻造或板材料(只适用于盲法兰)。
ASME B16.47系列A和系列B (API605)法兰的区别是什么?
ASME B16.5标准涵盖NPS 1/2到NPS 24米制/英寸的钢管法兰和法兰配件，压力等级150到2500。它涵盖了压力-温度额定值，材料，尺寸，公差，标记，测试，以及为管道法兰和法兰连接件指定开口的方法。两种非常重要的法兰，如焊颈法兰和盲法兰在管道系统中非常常用。术语“B16.5”或“B16 5”是指同一标准的互换性。然而，标准ASME B16 5 (ANSI B16 5)只涵盖24英寸的尺寸。对于更大的尺寸，ASME B16.47标准涵盖了NPS 26到NPS 60和等级75、150、300、400、600和900的管道法兰的压力-温度额定值、材料、尺寸、公差、标记和测试。
然而，标准ASME B16.47又进一步分为ASME B16.47 A系列和ASME B16.47 B系列法兰用于盲法兰和焊颈法兰。B系列法兰以前也被称为API 605法兰。术语B16.47或b1647或ANSI b1647都可以互换使用，指代同一标准。
ASME B16.47标准包含MSS SP-44:钢管法兰和API 605:碳钢大直径法兰。因此，MSS SP44法兰相当于A系列法兰，而API 605法兰相当于B系列法兰。除镍合金外，本标准所涵盖的材料与ASME / ANSI B16.5中的材料相同。它们也与B16.5法兰具有相同的压力温度额定值。
那么ASME B16.47系列A和系列B (API605)法兰之间有什么区别呢?
在相同的压力和尺寸下，ASME B16 47 A系列法兰比B系列法兰更厚、更重、更坚固。A系列法兰比B系列法兰能承受更多的外部载荷。与A系列法兰相比，B系列法兰需要更小的紧固件，数量更多。它们也具有比a系列法兰更小的螺栓圆直径。螺栓圆直径越小，安装后法兰移动越小。A系列和B系列标准都定义了凸面型(RF)的焊接颈法兰和盲法兰，但在本标准中，只有A系列定义了300级到900级的环型连接(RTJ)法兰。价格方面，ASME B16.47系列A法兰比ASME B16 47系列B法兰更贵。
大多数管道用户或设计人员可能会为新管道或设备选择A系列法兰。但如果你做一些翻新，更换工作或非关键的管道设计，B系列法兰更受欢迎。
两种主要标准(B16.5和B16.47)法兰尺寸的比较见以下文件
根据ASME b16 5标准，150#焊接颈法兰，盲法兰，滑套，插座和搭扣法兰尺寸在此
根据ASME B16 47系列A标准的150#焊颈和盲法兰尺寸在这里
根据ASME B 16.47系列B标准的150#焊颈和盲法兰尺寸在这里
结论:标准焊接颈、滑套、盲管等法兰被标准B16.5覆盖，尺寸为24”公称管。26”和更大的通径由B16.47 A系列或B系列覆盖，用于焊接颈和盲法兰。A系列法兰更重，更厚，成本更高，而B系列法兰比A系列螺栓孔更多，更轻，更便宜。API605法兰和B系列法兰是一样的。
工业标准法兰(ASME B16.1法兰)
没有国家标准或管理机构控制工业标准法兰。工业标准法兰的尺寸和材料是经过多年的“通用”工业实践采用的。需要注意的是，工业标准法兰的尺寸和材料符合ASME B16.1标准，该标准是25级、125级和250级铸铁管法兰和法兰配件的标准。工业法兰额定压力符合AWWA表4 E类标准。在尺寸小于24"，工业标准法兰也匹配B16.5法兰。
本标准涵盖4”到144”公称尺寸(100mm到3600 mm)的自来水厂滑入式和盲法兰。
ANSI和AWWA法兰的区别
我们已经说过ANSI法兰是指ASME B16.5法兰。ANSI和AWWA法兰标准在几个方面有所不同。AWWA标准是针对饮用水使用的。其中ANSI/ASME标准是针对工业应用的。AWWA法兰额定值仅适用于大气温度，而ANSI额定值涵盖-20°F至1500°F。
这两个标准的适用范围也有所不同。ANSI标准包括焊接辅助连接的信息，而AWWA不包括安装。AWWA标准只包括毂型、环型、盲型和螺纹法兰，而ANSI标准有更多的类型，如焊颈、搭接、承插焊法兰等。
涵盖AWWA和ANSI法兰的标准是;
法兰垫片是一种垫片，用于安装在喇叭形的两段管道之间，以提供更高的表面积。

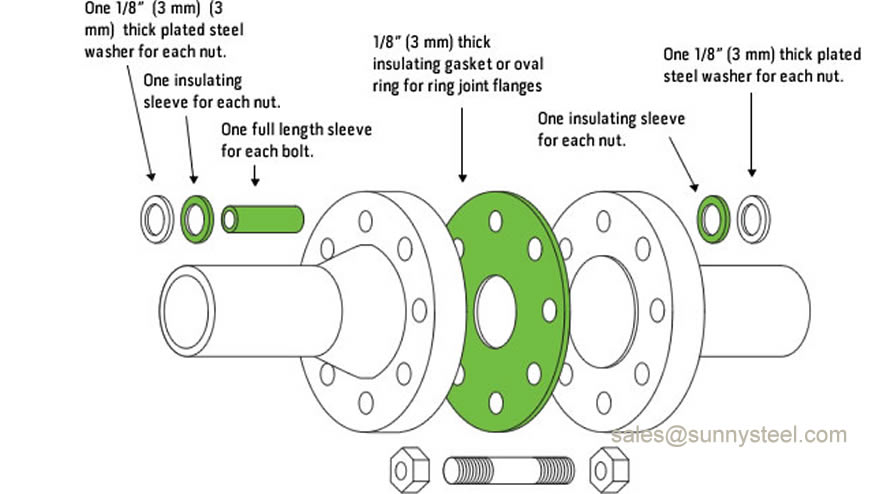

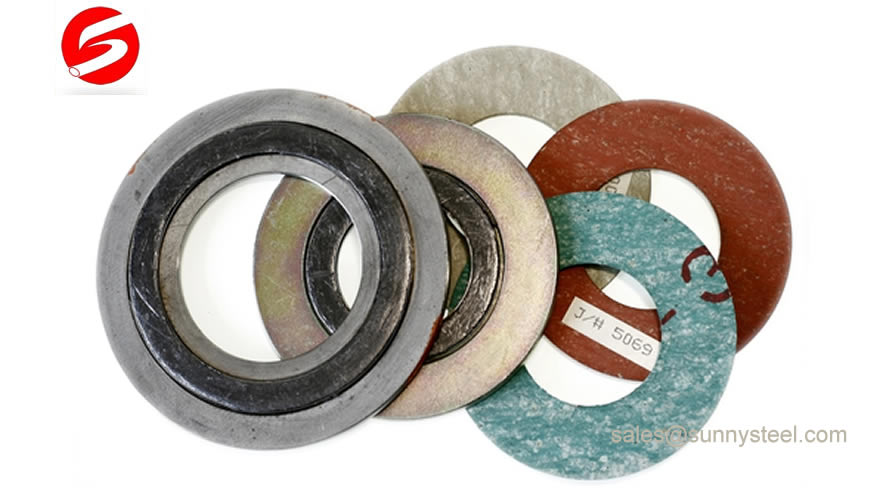

钢管法兰垫片用于在两个法兰面之间建立密封。法兰面在密封座上起作用，法兰垫圈在两个法兰之间通过螺栓压缩进行压缩，填补法兰面的所有不规则处，形成密封。根据工作条件如压力、温度和化学品暴露来选择垫片。
垫片有以下三种类型;
有不同种类的管件由各种材料制成，有各种形状和尺寸。
