孔板法兰

用于运行安装的孔板法兰应该这样构造、加工并连接到通道的内表面通过孔板法兰延伸,以便孔板上没有凹槽。

孔板法兰

当使用孔板或喷嘴时,使用孔板法兰代替标准管法兰。这样做的基本目的是测量气体或液体在各自管道中的流速。

这些法兰用于各种工业应用,并可在各种尺寸和材料。

孔法兰制造商Sunny Steel供应孔法兰,板法兰,

数据表和尺寸信息

孔板法兰的范围涵盖所有标准尺寸和范围,以及所有常用法兰材料。法兰有焊接颈,滑移和螺纹形式,通常在每个法兰上提供两个1/2“NPT丝锥。

ASME B16.36涵盖了具有孔压差连接的孔板法兰的尺寸和尺寸公差(类似于ASME B16.5中覆盖的那些)。

孔板法兰的范围涵盖所有标准尺寸和范围,以及所有常用法兰材料。法兰有焊接颈,滑移和螺纹形式,通常在每个法兰上提供两个1/2“NPT丝锥。

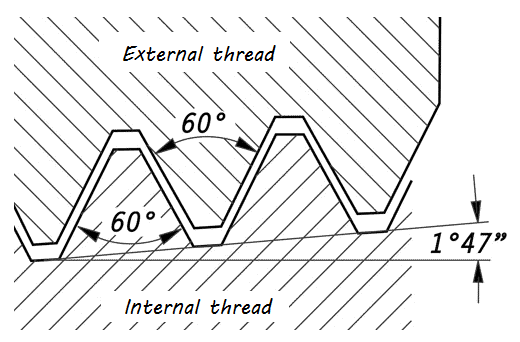

美国国家螺纹锥形管

NPT是最著名和最广泛使用的连接方式,其中管道螺纹提供机械连接和液压密封。NPT有一个锥形的公螺纹和母螺纹,密封与特氟龙®胶带或接合化合物。

ASME B1.20.1规定了一般用途的NPT管螺纹的尺寸和量规。

孔板法兰图

覆盖范围仅限于以下法兰:

孔板法兰图
孔板法兰通常带有凸起面或RTJ(环形接头)面。对于所有密集的目的,它们与焊接颈和法兰上的滑移相同,并进行额外的加工。

孔板法兰图

孔板法兰对于运行安装,应该这样构造,加工和连接到通道的内表面延伸通过孔板法兰,这样在孔板上没有凹槽。

法兰孔和管道截面应具有相同的内径。

焊颈和滑套孔管

焊颈和滑套孔管

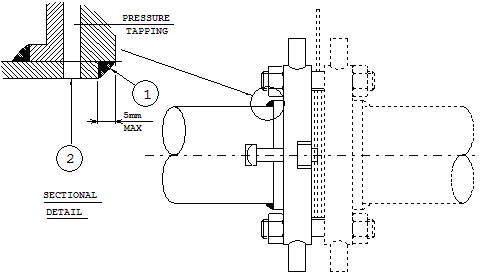

焊接颈孔运行

焊接颈孔运行

滑动孔板运行

1.对于凸面法兰,在切割后应扩孔,以确保孔完全光滑,并应如图所示进入法兰。对于环形接头,管道两端距离法兰面最大应达到3mm。

2.管道应该钻穿每个法兰压力攻丝使用12毫米钻4“口径管及以上,10毫米钻3“口径管和6毫米钻2½“口径管及更小。

孔板法兰接头

两个孔法兰被称为孔法兰接头。每个法兰配有两个管道龙头,用于测量通过孔板的流量压降。孔板不随法兰而来,尺寸根据工艺要求而定。用两个千斤顶螺丝将法兰分开,以便更换孔板。这种法兰通常有焊颈法兰、滑套法兰和螺纹法兰。

这些法兰有一个凸起的表面。

孔板法兰安装在管道的直道上,以避免板上的湍流。根据经验,一个孔板法兰上游有十倍直径的直管,下游有五倍直径的管道。

孔板法兰

当必须安装孔板或喷嘴时,孔板法兰用于代替标准管道法兰。在孔板法兰上加工成对的压力胶条,使得在管壁上不需要单独的孔板载体或胶条。这种法兰包括带数据丝锥的孔板,一对带集成丝锥的法兰,一组垫圈,螺栓和螺母,以及一个千斤顶,以帮助分离法兰进行孔板检查。
设计可以采用RF或RTJ焊接颈法兰或RF滑套法兰。孔板的中心在非常接近标准公差的范围内。

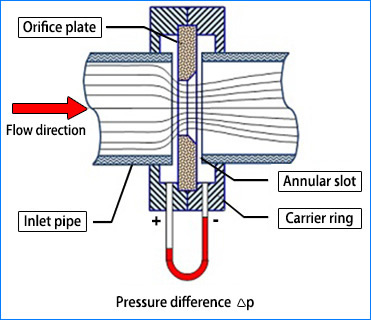

孔板是一种用于测量流量的装置。根据与孔板相关的计算,可以确定体积或质量流量。它使用了伯努利原理,即流体的压力和流体的速度之间存在某种关系。当速度增大时,压力减小,反之亦然。

孔板是中间有一个孔的薄板。它通常被放置在流体流动的管道中。当流体到达孔板时,流体被迫收敛通过小孔;最大收敛点实际上发生在物理孔口的下游,即所谓的收缩静脉点。当它这样做时,速度和压力会发生变化。在收缩静脉之外,液体膨胀,速度和压力再次改变。通过测量正常管段和收缩静脉处的流体压力差,可以从伯努利方程中得到体积和质量流量。

当安装孔板法兰时,压力龙头需要彼此处于相同的仰角。在进行孔板计算时,假设孔板两侧管的静扬程相同。压力龙头不应该朝下安装,因为龙头可能会被管道中的杂物堵塞。

焊接颈孔法兰都是对接焊在管道上的。管道内径(内径)订货时应注明。焊接口法兰可在ANSI级别300,600,900,1500和2500。它们没有ANSI 150尺寸,因为ANSI 150法兰的厚度不足以容纳钻孔压力龙头。

安装孔板法兰

孔板法兰安装在管道的直道上,以避免板上的湍流。根据经验,一个孔板法兰上游有十倍直径的直管,下游有五倍直径的管道。

孔板法兰接头

孔板法兰接头

锥管螺纹

锥管螺纹

杰克螺丝

杰克螺丝

管道阀门

管道阀门

当安装孔板法兰时,压力龙头需要彼此处于相同的仰角。在进行孔板计算时,假设孔板两侧管的静扬程相同。压力龙头不应该朝下安装,因为龙头可能会被管道中的杂物堵塞。

焊口法兰与管道对接焊接。管道内径(内径)订货时应注明。焊接口法兰可提供ANSI等级300、600、900、1500和2500。他们是由于ANSI 150法兰的厚度不足以允许钻孔压力抽头,因此ANSI 150法兰的尺寸为ANSI 150。

孔板法兰
孔板法兰
孔板法兰

当使用孔板或喷嘴时,使用孔板法兰代替标准管法兰。这样做的基本目的是测量气体或液体在各自管道中的流速。这些法兰用于各种工业应用,并可在各种尺寸和材料。

孔法兰制造商Sunny Steel供应合金钢,锻钢,球墨铸铁,不锈钢等孔法兰,板法兰,孔板配件。

ASME B1.20.1规定了一般用途的NPT管螺纹的尺寸和量规。

孔板法兰涵盖所有标准尺寸和范围,以及所有常用法兰材料

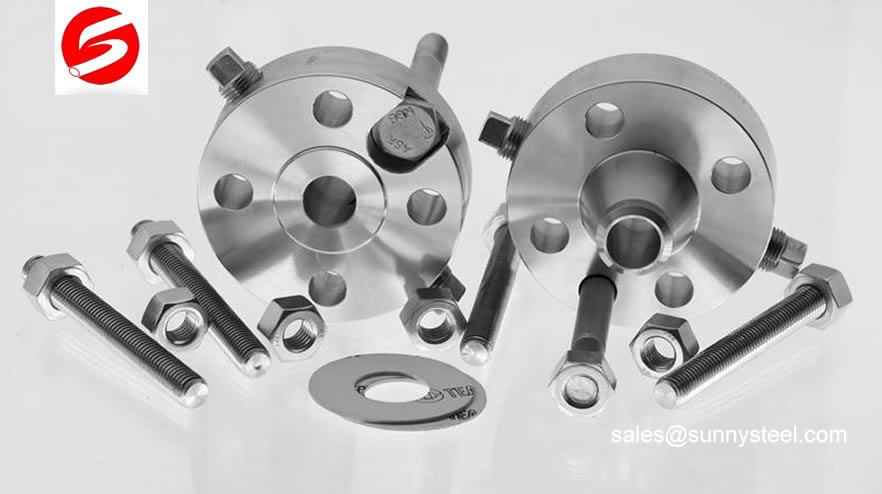

孔板接头配有垫圈、螺母、螺栓和千斤顶螺钉

Sunny钢孔接头配有垫圈,螺母,螺栓和千斤顶螺钉,符合b16.36规格。

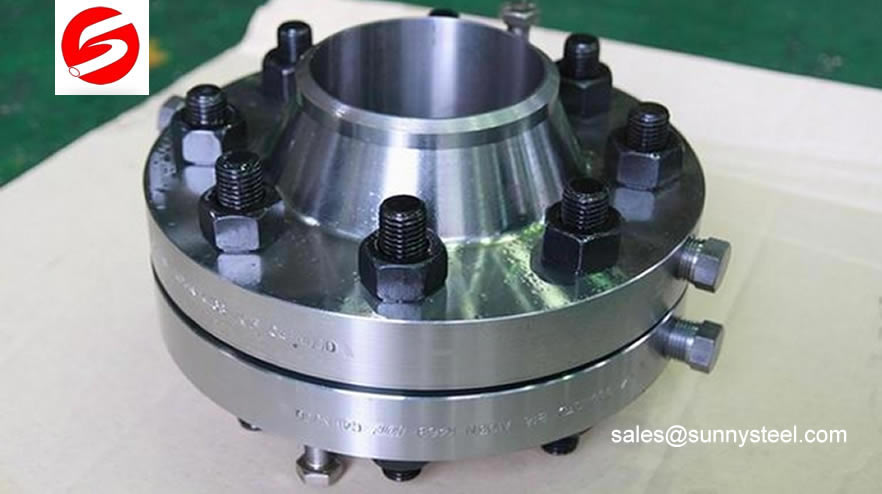

孔板焊接颈法兰
孔板焊接颈法兰

当使用孔板或喷嘴时,使用孔板焊颈法兰代替标准管道法兰。

孔板法兰的优点:
  • 它用于测量管道中的流体流速。
  • 它避免了在管道上钻孔和钻孔,以插入仪表探头。
  • 与其他昂贵的测量方法相比,这些设备可以节省成本。
  • 给出准确的流量读数,非常可靠。
