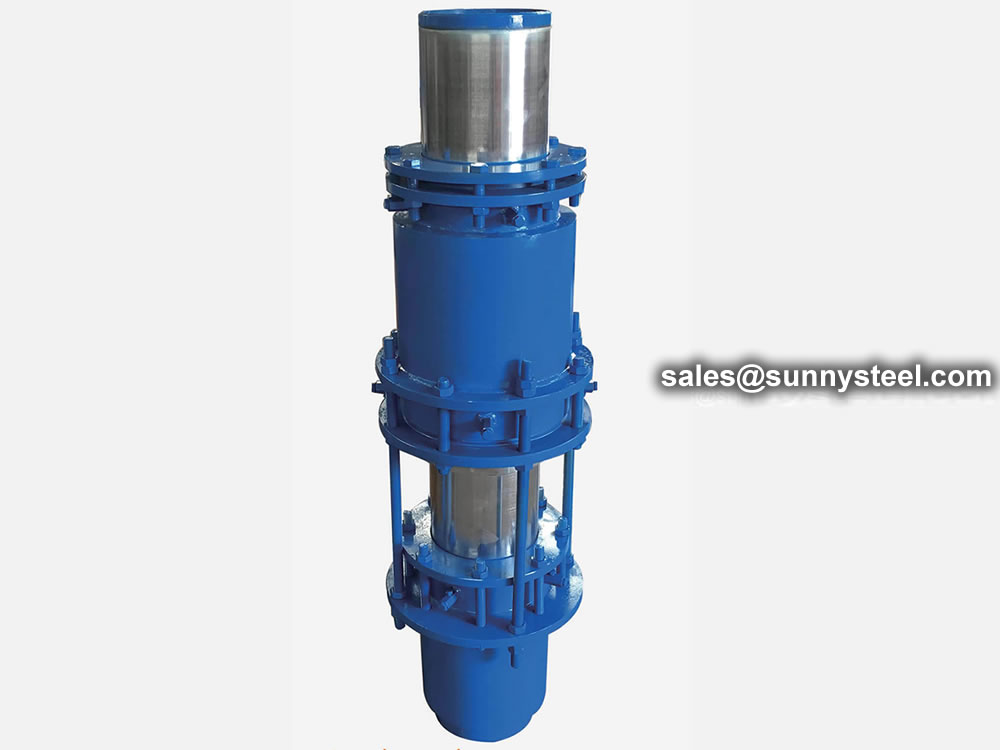

无推力套筒补偿器

套筒式补偿器,又称管状伸缩节,是热力流体管道的一种补偿装置。

下载

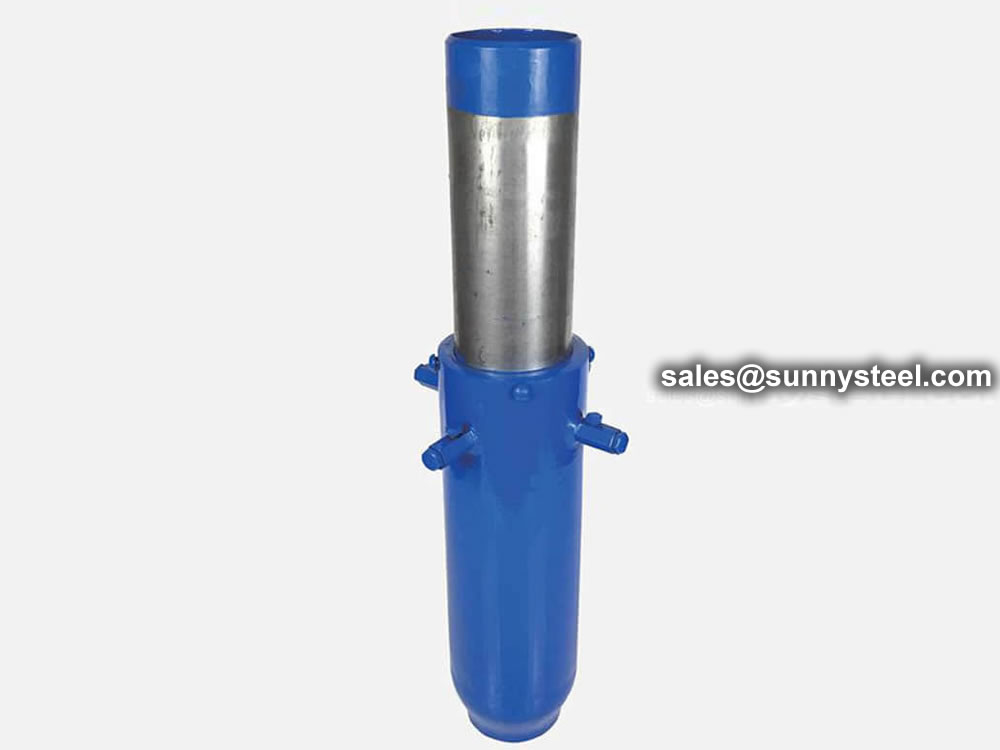

无推力套筒补偿器

主要用于直线管道辅助安装后的轴向热膨胀位移吸收补偿。适用于热水、蒸汽、油类介质,滑套通过滑套的滑动运动可实现热膨胀补偿。

套筒补偿器适用于介质工程压力小于2.5MPa,介质温度-40 -600℃。

套筒补偿器采用新型密封材料柔性石墨环,具有强度高、摩擦系数小(0.04-0.10)、不老化、效果好、维修方便等特点。

套筒补偿器使用寿命大,疲劳寿命与管道相当。滑动表面的耐腐蚀性优于奥氏体不锈钢,在盐水和盐溶液中比奥氏体不锈钢高出50倍以上。同时,多年后由于磨损而使密封效果减弱,可以重新紧固法兰,增强密封性能。也可以松开螺栓,拆下压环,再安装一层或两层密封环,压缩压环,继续使用。

套筒式补偿器对氯离子含量不作要求,特别适用于介质或周边环境中氯离子超标的系统。

套筒式补偿器分为单向补偿和双向补偿结构。双向特性是无论介质从补偿器末端流向哪里,补偿器两端的滑套是否始终自由滑动,从而实现双向补偿,增加补偿量。

直埋套筒式补偿器可直接埋在地下,安装时可不设维修井,工程造价低。

套筒补偿器安装前应妥善保管,防止日晒雨淋和灰尘污染。

安装时,应检查补偿器的规格和设计是否与设计一致。产品表面不应有影响,如擦伤、压坑、严重生锈等影响产品质量的因素。

当一次性补偿器的总长度与样品相同时,不需要再次拉伸或压缩。如伸缩主管上的安装标记发生变化时,应在安装前进行调整。

双向无推力补偿器必须按照图纸中注入的介质进行安装。当介质为蒸汽时,补偿器不会形成气塞。为了保证补偿器在两个方向上的补偿相等,在设计中必须将双向补偿器布置在两个不动点的中间。

补偿器两端焊接的管段必须用沟槽处理。焊接完成后,需按要求进行水压试验。当试验压力需要拧紧时,填料腔两端的螺栓必须拧紧,不得泄漏。运行24小时后,必须重新紧固填料室两端的螺栓。

为了保证管道没有横向位移,只沿轴向膨胀,在伸缩管道的侧面安装了导向支架。当补偿器两侧均有轴向位置时,应在两侧安装导向支架,保证轴向位移与补偿器偏心距(+)正负不大于1度。

补偿器的保温防水结构与管道相同,但不能捆绑在膨胀段上。

补偿器的量为60mm,可按最大安装长度Lmax安装,无需拉压。其他特殊情况需协商。

什么是伸缩缝

伸缩接头是一种包含波纹膜的装置,其设计用于吸收尺寸变化,例如由于管道、风管或容器的热膨胀或收缩而发生的尺寸变化。

伸缩接头是一种包含波纹膜的装置,其设计用于吸收尺寸变化,例如由于管道、风管或容器的热膨胀或收缩而发生的尺寸变化。解决热膨胀问题的需求不是任何行业所独有的,因此伸缩节被用于各种各样的市场部门,特别是在需要控制由于温度变化引起的管道运动的地方。热膨胀问题可以在管道自然弯曲是可行的或可以安装管道回路的情况下得到解决,但由于经济原因或现代结构设计不能承受弯曲管道的载荷,这并不总是可行的。在这些情况下,设计工程师必须寻求伸缩缝的解决方案。

伸缩节有两种形式,一种是约束式的,一种是无约束式的,尽管两种形式的波纹管膜看起来很相似,但认识到它们用于完全不同的应用是非常重要的。

无约束伸缩节通过压缩和/或沿其轴延伸来调节管道运动,因此它们也被称为轴向伸缩节。轴向伸缩缝非常紧凑,适应性强,而且相对便宜。通常轴向伸缩缝的设计可以适应25mm到75mm之间的移动,但也可以制造特殊的定制伸缩缝,以适应特定的场地条件。它们必须适当地锚定和引导,以防止施加在管道系统上的力造成破坏。具有无约束伸缩缝的安装称为无压力平衡解决方案

受限伸缩节配有拉杆和/或铰链,因此可以防止关节轴向移动。有几种伸缩缝模型属于伸缩缝的约束组,被称为横向,全铰接,铰链或框架。安装这种类型的伸缩缝的好处是锚固力通常比安装无约束波纹管要低,因此在选择合适的锚固和导轨时可以节省成本。约束伸缩接头用于更复杂的管道布置,特别是在必须将力保持在最小的设备上,并且需要进行大的移动。虽然再固定伸缩节比无固定伸缩节更昂贵,但由于降低了锚和导向成本,可以节省大量的总安装成本。带有约束伸缩缝的安装称为压力平衡方案

金属伸缩缝和橡胶伸缩缝的区别

金属伸缩缝可以防止热膨胀、振动和其他运动(如建筑物沉降)造成的损坏。金属膨胀接头通常由不锈钢制造,或在更苛刻的环境或极端条件下,可以用铬镍铁合金,铬镍铁合金,哈氏合金和蒙乃尔合金等材料生产。

伸缩缝也可以由各种合成橡胶材料如乙丙二烯单体(EPDM)、丁腈、Hypalon和Viton材料生产。橡胶膨胀接头主要用于泵、冷水机和其他往复机械上,以减少噪音和振动。虽然橡胶波纹管具有补偿少量轴向、横向和角度管道工作运动的能力,但在解决热膨胀问题时,Sunny Steel总是推荐一种专门设计的金属膨胀接头来适应管道运动。

伸缩缝和运动缝一样吗?

伸缩节-有时被称为伸缩波纹管,柔性接头,补偿器或运动接头。同一件设备的不同术语可能会引起误解。然而,伸缩缝的设计是为了安全地吸收尺寸运动变化,因此给这个关键单元的不同名称都与它适应各种运动的能力有关,如由于温差引起的膨胀和收缩,由于往复机械引起的振动,安装错位或建筑物沉降。

遵守最高标准

在Sunny Steel,我们提供大量的伸缩节选择,以满足各种目的,并随时为您提供准确,高质量的建议,只要您需要。我们的伸缩关节范围包括轴向,横向,角和框架关节。我们的伸缩缝是根据最新的流行标准和压力指令设计和计算的,因此在适用的情况下,符合最新的伸缩缝制造商协会(EJMA)的计算。本公司保留更改技术计算的权利,恕不另行通知。所有产品都提供详细的安装和维护说明,以确保您的管道系统完全符合推荐的工程实践。

根据需要选择合适的伸缩节

我们监督大量的库存,这确保我们可以最大限度地减少停机时间,并快速响应您的请求。如果需要,我们可以提供定制的柔性滞后夹套的关节。如果您对我们提供的产品有任何疑问,为什么不今天就联系我们呢?当越来越多挑剔的客户确实需要最高质量的伸缩缝时,他们会直接选择Sunny Steel。我们以只提供最高质量的产品而闻名,这些产品可以达到最好的标准,并且非常乐意向您介绍可用的选项,以便您可以轻松地做出明智的决定并投资于适合您的产品。


可靠的

补偿器的可靠性是由设计、制造、安装和运行管理等几个方面组成的。可靠性也要从这些方面来考虑。

对于供热管网波纹管的选择,除了考虑工作介质、工作温度和外部环境外,还应考虑应力腐蚀的可能性、水处理剂和管道清洗剂对材料的影响等,

在此基础上,对波纹管材料进行焊接成型,优化了材料的性价比。选用经济实用的波纹管材料。

一般情况下,波纹管材料的使用应满足以下条件:

  1. 高弹性极限、抗拉强度和疲劳强度,保证波纹管的正常工作。
  2. 可塑性好,便于波纹管加工成型,并可随后进行处理工艺(冷硬化、热处理等)以获得足够的硬度和强度。
  3. 耐腐蚀性能较好,能满足风箱在不同环境下的工作要求。
  4. 焊接性能好,满足波纹管生产过程中对焊接工艺的要求。

对于热管网络的铺设,当补偿器位于较低的管道时,雨水或意外污水会浸泡波纹管,应考虑使用较耐腐蚀的材料,如铁镍合金、高镍合金。由于这种材料价格昂贵,在制作波纹管时,最好只在与腐蚀介质接触的表面添加耐腐蚀合金。

伸缩缝有哪些不同的种类?

在管道系统中,膨胀接头又称为波纹管,就像密封弹簧。密封是因为它需要容纳流经它的流体压力,弹簧是因为它需要对连接管道的运动做出反应,而不会给管道系统提供明显的刚度。

管道系统中使用的伸缩节/波纹管元件通常是由多个串联的波纹管组成的组件。螺旋结构设计得足够坚固,可以承受系统的内部压力,同时螺旋结构组件的典型轮廓允许它在连接管道的热运动下弯曲。由于这种极端的灵活性,伸缩节/波纹管本身无法吸收任何纵向载荷,因此需要外部附件将这些纵向载荷转移到其连接的管道上,以保持管道系统的整体稳定性。

伸缩缝的常见类型

  • 简易伸缩缝
  • 万向伸缩节
  • 压力平衡伸缩节
  • 铰链式伸缩缝
  • 万向节伸缩节

然而,如果现场条件需要一个独特的解决方案,那么端连接可以适应大多数应用。

伸缩缝的种类可真多啊

风箱和伸缩节有什么区别?

这些术语可能令人困惑,因为没有普遍接受的含义。我们通常使用以下定义,但术语“波纹管”和“伸缩缝”通常被认为是可以互换的:


类型

管道膨胀接头也被称为补偿器,因为它们“补偿”了热运动。

管接头施工

管道膨胀接头在输送高温商品(如蒸汽或废气)或吸收运动和振动的系统中是必要的。管道系统的一种典型的膨胀接头是波纹管,它可以由金属(最常见的是不锈钢)、塑料(如聚四氟乙烯)或橡胶等弹性体制成。

波纹管由一系列的一个或多个弯曲组成,弯曲的形状设计成可以承受管道的内部压力,但足够灵活,可以接受轴向、横向和/或角偏转。伸缩缝也适用于其他标准,如噪声吸收、抗振动、地震运动和建筑沉降。

-由合成橡胶或天然橡胶制成的保护性防泄漏衬里。这些管的主要功能是消除被处理的材料穿透胴体的可能性。

本体-伸缩节的本体或本体由织物组成,必要时还包括金属。

封面—接头的外表面。

结构加固-胎体织物增强体是筒体和盖体之间的弹性和支撑构件。

金属强化-金属丝或实心钢环嵌在胴体中,通常用于加固。

扣环—用于将伸缩节法兰压缩到配套法兰上,形成密封。也称为夹棒或支撑棒。适用于绝大多数伸缩缝。

配对法兰—用于连接管道接头和所安装的管道。

控制杆-用于限制操作过程中的轴向运动,防止关节超出其运动能力。连杆连接配套法兰和伸缩节。通常用于管道接头,但也可在需要时安装在大多数任何接头上。

伸缩节是一种设计用于安全吸收声音、膨胀、收缩和振动的组件,以确保伸缩节的应用程序保持完全工作状态。

当我们将这种技术应用于管道系统时,我们将术语标记为“管道伸缩接头”或“波纹管”。

这些设备用于管道工作,其中移动,热膨胀和更多可能导致问题。管道膨胀接头由一个或多个弯曲组成,其目的是移动或膨胀以减轻来自固体管道的应力。应用程序内的移动或展开量将决定所需的卷积的数量和形状。伸缩缝可以用一系列不同的材料制造,从不锈钢和聚四氟乙烯到橡胶。

管道伸缩缝还适用于其他标准,如噪声吸收、抗振动、地震运动和建筑物沉降。金属伸缩缝必须按规定设计。管道伸缩接头应用于许多行业,包括;石油、石化和造纸工业。

管道膨胀接头通常可以承受零下300°F至4000°F的温度,并且能够抵抗全真空或2000 psig的温度。伸缩缝可以用上述各种不同的材料制造。在引入管道膨胀接头之前,工程师们一直在努力解决热膨胀、腐蚀和磨蚀等影响各种应用功能的问题。织物接头可用于涡轮机和管道的许多应用,可以抵御阻力,热量和一系列其他环境因素。

管道伸缩接头是管道技术领域的关键部件,服务于众多行业。它们用于平衡温度变化引起的管道长度变化,也可以吸收振动。这是一种经济有效的解决方案,可以通过设备和工艺管理提高许多应用的寿命、可靠性和成本。


配件

为了满足特定的客户、应用或规范要求,伸缩缝安装需要增加附件。一些用于控制运动,另一些用于在压力推力时保护波纹管,还有一些用于防止波纹管内部介质或外部环境引起的腐蚀。

  1. 波纹管
  2. 角法兰
  3. 焊接结束
  4. 衬套(挡板)
  5. 封面
  6. 微粒屏障/绝缘
  7. 衬垫密封
  8. 清洗
管接头配件

内部的袖子

  1. 通过伸缩缝减小压降。
  2. 防止由高速、湍流引起的波纹管振动。
  3. 防止磨料设备中波纹管的腐蚀。
  4. 高温应用中的内部绝缘波纹管。

锚基础

将管道分成两个独立的部分,确保双式伸缩节中每个波纹管的适当运动。

外部覆盖

  1. 在安装和使用过程中,保护波纹管不受机械损坏。
  2. 保护从事危险工作的人员。
  3. 作为外部绝缘的支撑。

吹扫曝气连接
与内套筒配合使用:

  1. 防止内套筒和波纹管之间的烟道固体堆积“结焦”。
  2. 在非常高温的应用中,在波纹管和内套筒之间引入冷却剂。

领带棒

  1. 当伸缩节仅用于横向偏转和/或角度旋转时,防止对管道或设备施加压力推力。
  2. 用作伸缩节轴向运动时的限位杆。如果锚固失效,限制接头的过度伸展和对管道或设备的损坏。
  3. 用作万向式伸缩节的控制杆,用于限制和控制万向式伸缩节的运动。

超大的波纹管

  1. 允许使用内套筒用于关节横向或角度移动,而不减少内径。
  2. 与内套筒一起使用,在非常高温的环境中降低波纹管温度。

衬垫

内部衬垫可以用来保护金属波纹管免受侵蚀或减少波纹管上的湍流。当吹扫连接器包含在设计中时,必须使用它们。为了在尾管设计中提供足够的间隙,设计师必须指定适当的横向和角度移动。在设计两端组合的伸缩缝时,还必须确定流动方向。

涵盖了

应使用外部罩来保护内部风箱不受损坏。它们还可以作为风箱的绝缘材料。盖子可以被设计成可拆卸的或永久的配件。

微粒屏障/吹扫连接器

在具有大量颗粒含量的介质(即闪光或催化剂)的系统中,可以利用陶瓷纤维屏障来防止颗粒积聚造成的腐蚀和限制波纹管的灵活性。吹扫连接器也可以用于执行相同的功能。如果膨胀接头包括吹扫连接器或颗粒屏障,内部衬垫也必须包括在设计中。

限制棒

在伸缩节设计中可以使用限位杆来限制轴向压缩或伸缩。它们允许伸缩节在一个范围内移动,根据螺母停止沿杆放置的位置。限位杆用于防止波纹管过伸,同时抑制系统的全压推力。


应用程序

管道膨胀接头在输送高温商品(如蒸汽或废气)或吸收运动和振动的系统中是必要的。

伸缩缝在无数的应用中都是一种有用的部件。

波纹管由一系列的一个或多个弯曲组成,弯曲的形状设计成可以承受管道的内部压力,但足够灵活,可以接受轴向、横向和/或角偏转。

伸缩缝也适用于其他标准,如噪声吸收、抗振动、地震运动和建筑沉降。

工程师和管道设计师通常会在他们的管道系统中加入伸缩节,因为伸缩节可以增加设计的灵活性,并通过消除固定点、导流和降低管道系统的总体空间要求来降低成本。

此外,伸缩节比管道弯管和管道环管等替代品更有效,因为它们具有更大的节省空间的能力、经济效率和更好的吸收较大运动的性能。

伸缩缝在哪里使用?

伸缩缝在无数的应用中都是一种有用的部件。金属伸缩接头组件通常用于各种工业和应用,包括:

  • 发电
  • 热电联产、石化
  • 化学处理
  • 制浆造纸
  • 低温过程
  • 压力容器和热交换器
  • 热汽回收发生器
  • 建筑师工程
  • 建筑工程
  • 机械承包商
  • 医药制造业
  • 燃气轮机,燃气传输
  • 柴油机制造,焚烧
  • 废水处理
什么行业用伸缩缝

膨胀接头常安装在锅炉、热交换器、泵、涡轮机、冷凝器、发动机附近和长管道系统或管道中。

伸缩节有各种各样的设计。其中一些是标准的,一些是根据客户的要求定制的。

尽管它们的设计可能有很大的不同,但所有的伸缩节都由以下一些组件组成,它们都具有一个或多个特定的功能:波纹管、焊接端、法兰、铰链、拉杆、球形垫圈、钢丝网、绝缘、内套、外盖、弯头和/或环加强/平衡环。

一般有织物伸缩缝、金属伸缩缝和橡胶伸缩缝。

在管道系统中,膨胀接头又称为波纹管,就像密封弹簧。密封是因为它需要容纳流经它的流体压力,弹簧是因为它需要对连接管道的运动做出反应,而不会给管道系统提供明显的刚度。

膨胀波纹管的应用

风箱一般应用于管道系统中的下列情况之一:

它们是如何工作的?

伸缩缝或运动缝是一种设计用于安全吸收建筑材料的热引起的膨胀和收缩,吸收振动,将部分固定在一起,或允许由于地面沉降或地震引起的运动的组件。

它们通常存在于建筑物、桥梁、人行道、铁路轨道、管道系统、船舶和其他结构之间。

伸缩接头——有时也称为伸缩波纹管、柔性接头或伸缩接头——是由一种称为波纹管膜的柔性元件组成的设备,该元件安装在最适合其安装的管道的端部连接上。

大多数波纹管膜是由不锈钢制造的,由一系列的波纹管组成,这些波纹管可以承受系统的压力,但也必须适合于接受它们所设计的运动。波纹管膜由一系列弯曲组成,设计用于承受系统的内部压力,但同时足够灵活,可以接受轴向、横向和角偏转。

关节需要高度耐腐蚀,所以有必要确保它比你想象的要厚得多。反过来,这减缓了潜在腐蚀的任何影响,尽管随着时间的推移,它可能会受到元素的影响,但它仍然会保持其密度。

管道空气系统

在大型管道空气系统中需要膨胀接头,以使固定的管道部件在热膨胀发生时基本上没有应力。

肘部弯曲也可以适应这一点。

伸缩节还将风扇等设备与刚性管道系统隔离开来,从而减少对管道系统的振动,并允许风扇在达到运行空气系统温度时“生长”,而不会对风扇或管道系统的固定部分施加压力。

伸缩节设计用于允许轴向(压缩)或横向(剪切)或角度(弯曲)的挠度。伸缩缝可以是非金属的,也可以是金属的(常称为波纹管型)。非金属可以是单层橡胶材料,也可以是多层耐热耐蚀柔性材料的复合材料。

典型的层有:作为气体密封的外层,耐腐蚀材料,如聚四氟乙烯,一层玻璃纤维作为绝缘体,并增加耐久性,几层绝缘,以确保从烟道气体的传热降低到所需的温度,还有一层内层。

波纹管由一系列的一个或多个金属弯曲组成,以允许所需的轴向、横向或角度偏转。

哪些行业使用伸缩缝?

什么行业用伸缩缝

伸缩缝用于各种不同的部门,在各种不同的工业环境中。

使用伸缩缝的具体行业包括能源部门,如核电站和区域供热方案。

从本质上讲,只要需要控制管道运动,就需要伸缩节。它们用于需要控制热膨胀的工厂和发电厂,如与冷凝器或动力涡轮机连接的管道。它们被用于石油和燃气应用。

石油化工行业的炼油厂,泵站和石油钻井平台。

土木工程、废物管理、污水处理、循环利用、水处理、航空航天、航空航天、国防、汽车工业、农业、矿业、金属制造、食品和乳制品制造及包装等。

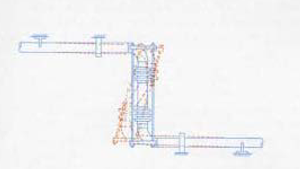

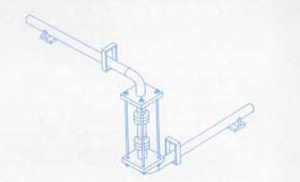

固定万向伸缩接头的应用

固定万向伸缩节常用于吸收“Z”弯结构中的横向挠度。伸缩缝吸收水平管道的热运动,形成横向偏转。这可以在单个平面或三个平面配置中完成。在一个三平面的“Z”弯道中,水平管道可以在水平平面上以任何角度躺着,因为捆绑的万向节可以吸收任何方向的横向挠度。

固定万向伸缩节的应用
固定万向伸缩节的应用

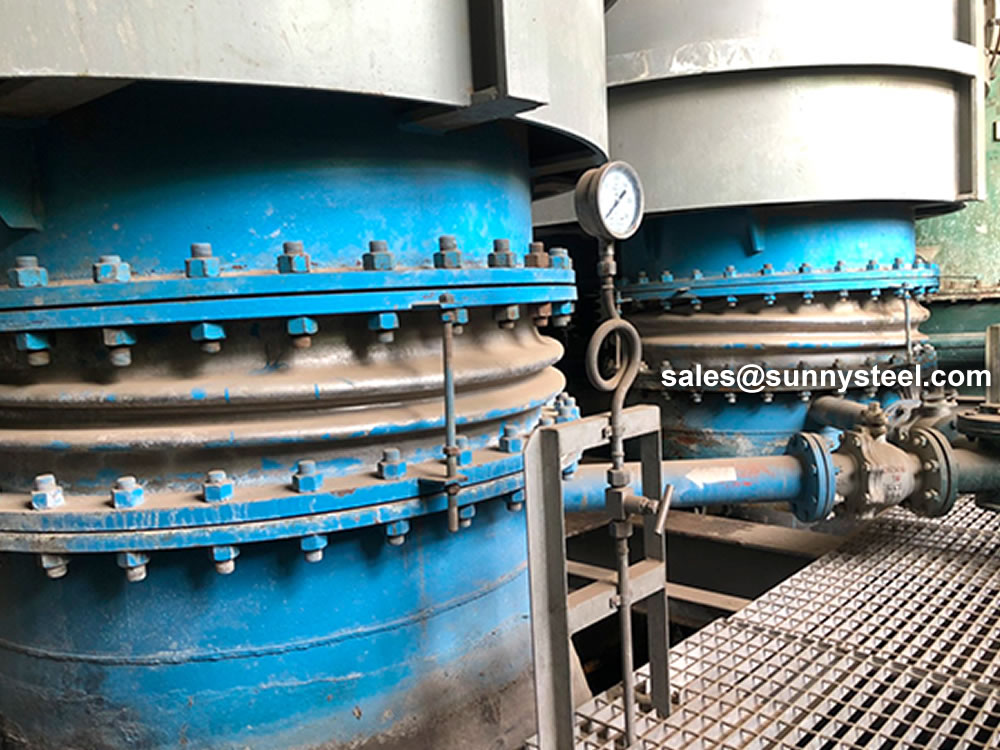

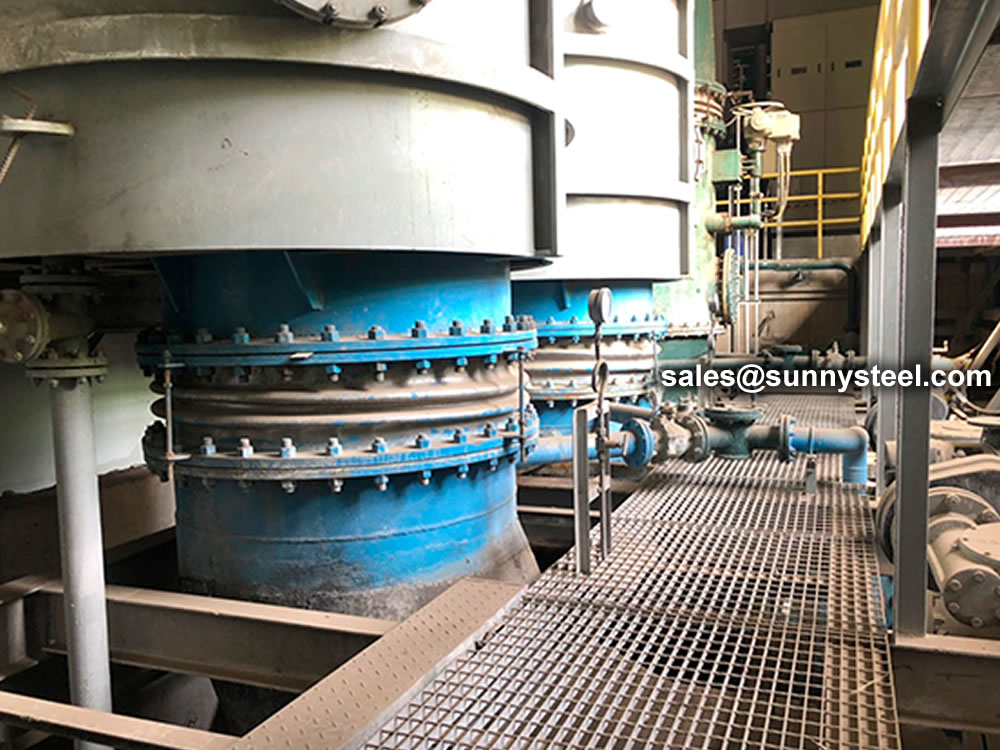

大尺寸金属伸缩缝的应用

大尺寸金属伸缩缝的应用

安装产品:碳钢法兰金属伸缩节

大尺寸金属伸缩缝的应用

尺寸:DN1600 DN1200


交付

内塑料薄膜包装,外标准出口木箱包装。

快递公司运输,空运和海运。这取决于你的实际订单细节和数量。

拆卸接头填料
常见问题解答

常见问题

我们经验丰富的销售专家团队自豪地与天然气和化学加工商,发电厂,炼油厂和相关行业合作,提供管道组件和增值服务。

问:你们如何保证产品质量或提供担保?
A:出厂前检查规格、材质、外观,合格后批准出厂。

B:支持第三方巡检。

问:我们能为您做些什么?
答:我们支持OEM/ODM,我们可以提供图纸,技术支持,安装维护。

Q:你能提供样品吗?
A:是的,我们一般提供直径在100以下的样品,样品的运费需要你方承担

问:如果我想要一个准确的报价,我需要提供什么信息?
A:请确认产品、材料、工作压力、连接方式、法兰标准、介质、数量。

问:你们接受小批量订单吗?
A:当然有。

你们的付款条件是什么?
A:收到T/T 30%付款后,开始生产;剩余70%在交货前支付

你们最近的装货港在哪里?
中国的上海、青岛或天津。

问:你们的发货时间是什么时候?
A:海运或空运。通常7至14天交货,根据您的订单数量。
