MSS SP-44

MSS SP-44覆盖由于评级、材料、尺寸、公差、标记和测试钢铁管道法兰。

下载

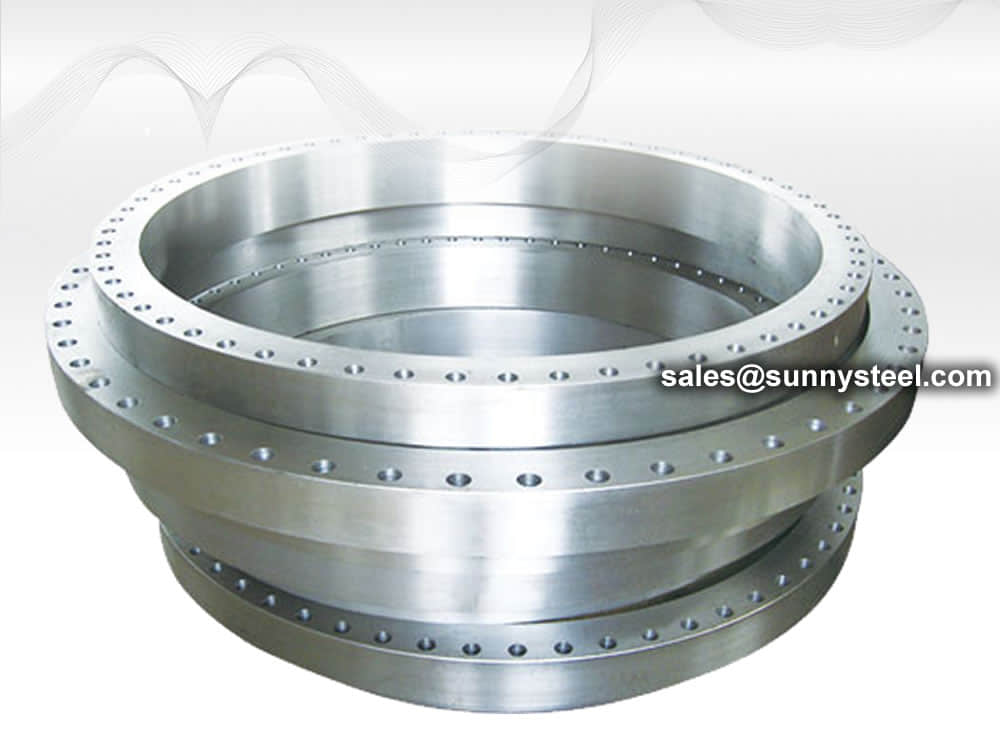

MSS SP-44法兰

MSS SP-44指钢铁管道法兰规格涵盖由于评级、材料、尺寸、公差和试验。材料等级从F36 F42、F46 F48, +, F52,之作,法郎,F65 F70 F80,名称,从屈服强度由36 ksi (F36)到80 ksi (F80)。

标准中的所有法兰类型在锻钢和钢中的焊颈法兰,法兰上滑倒,活套法兰、盲法兰等。

尺寸和公差要求NPS 10和小法兰标准参照ASME B16.5。

压力温度等级

法兰理解标准方向压力等级:150级,300年,400年,600年或900年。

大小

NPS与DN如下:

NPS 12 14 16 18 20. 22 24 26 28 30. 32 34 36
DN 300年 350年 400年 450年 500年 550年 600年 650年 700年 750年 800年 850年 900年
NPS 38 40 42 44 46 48 50 52 54 56 58 60
DN 950年 1000年 1050年 1100年 1150年 1200年 1250年 1300年 1350年 1400年 1450年 1500年

材料的MSS SP-44

所有材料用于制造MSS SP-44应当“死亡”钢法兰。应当适合现场焊接法兰,配件,或管道制造根据ASTM A105 A53、A106, A350, A381, A516, A537, A694 A707和API 5 l。

它定义了最大的碳含量0.30%,CE不得超过0.48%,基于包的分析,没有买方事先批准。如果超过0.45%,法兰分项列与实际CE标志的结果。所有测试方法应按照ASTM A370。

化学成分

表1

元素 限制(%)
分钟。 Max。
C - - - - - - 0.3
0.6 1.6
P - - - - - - 0.025
年代 - - - - - - 0.025
如果 0.15 0.35
- - - - - - 0.4
- - - - - - 0.4
Cr - - - - - - 0.3
- - - - - - 0.12
V - - - - - - 0.11
- - - - - - 0.05
B - - - - - - 0.001
铜+镍+铬+钼 - - - - - - 1

海量存储系统(MSS)中SP-44的拉力要求

抗拉要求

SI(公制)和美国的惯例

年级 屈服点
(最小值)。
抗拉强度
(最小值)。
伸长50毫米
Mpa ksi Mpa ksi (2)(。%)
F36 248年 36 414年 60 20.
F42 290年 42 414年 60 20.
F46 317年 46 414年 60 20.
F48 331年 48 427年 62年 20.
+ 345年 50 441年 64年 20.
F52 359年 52 455年 66年 20.
之作 386年 56 469年 68年 20.
法郎 414年 60 517年 75年 20.
F65 448年 65年 531年 77年 18
F70 483年 70年 552年 80年 18
F80 550年 80年 620年 90年 16

冲击试验

影响测试不需要年级F42和低。

从每个钢板,一组(三个标本)应当测试最高温度达到-45℃(-50℉)和显示27 j(20英尺-磅)最小平均20个人最小j(15英尺-磅)。

硬度

硬度应HBW 235年最大值。

螺栓

表3中列出螺栓应使用在海量存储系统(MSS)中SP-44覆盖的法兰接头。螺栓由其他材料可以使用如果允许适用的代码或政府规章草案。

热处理

MSS SP-42 F42和更高的成绩应当规范化,正火和回火,调质,或降水治疗和年龄。类400和更高的年级F36法兰应anneald类,归一化,正火和回火,或在ASTM A961凳定义;但是最低回火温度应540℃(1000℉)。

MSS SP-44法兰设计规范

公差

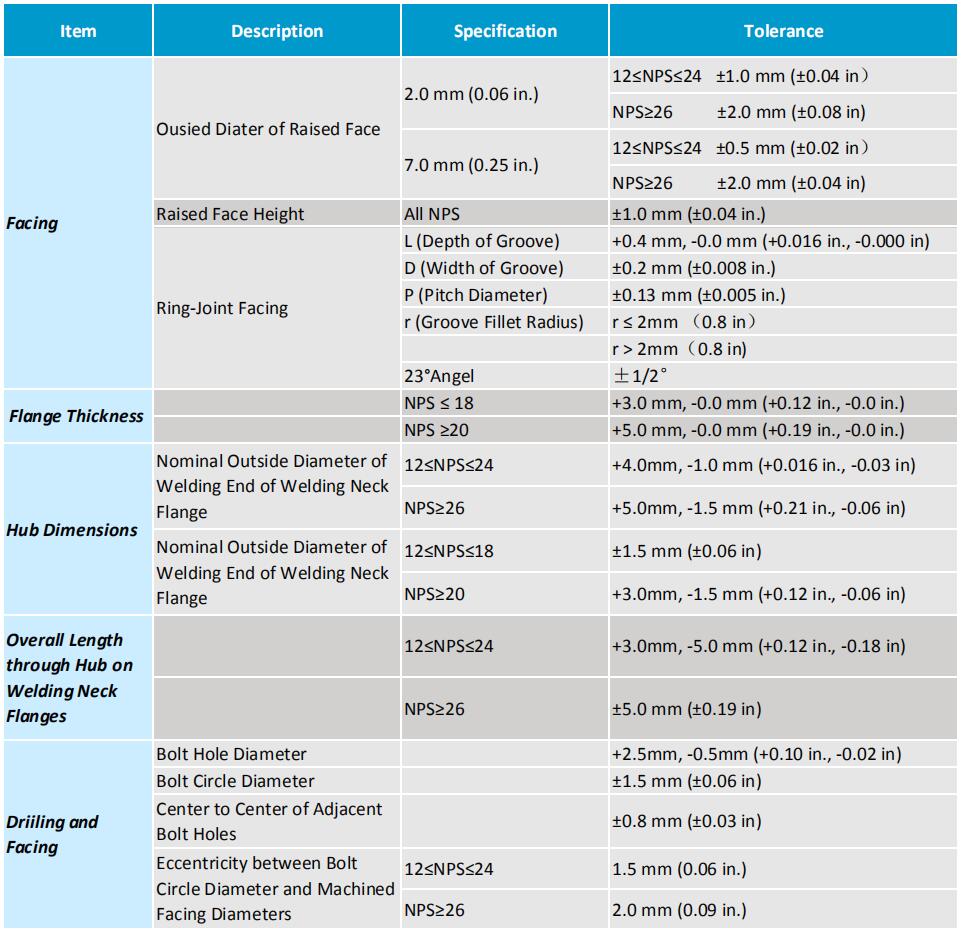

MSS SP-44法兰toleance

钻模板

法兰钻孔模板确定如下:

类150法兰钻孔模板是相同的类125年ASME B16.5和ASME B16.1。

钻模板类300法兰小于或等于NPS24是一样的,对于类250年ASME B16.5法兰和ASME B16.1。600年400年钻模板类,类和类900法兰尺寸小于或等于NPS24 ASME B16.5一样。

NPS 26日通过NPS 60类150,300,400,600,900法兰的相同系列B16.47 ASME标准的法兰。

法兰环设计

法兰的公称管直径小于或等于NPS24,外径和法兰厚度应符合ASME B16.5的要求。管道法兰的公称直径通过NPS60 NPS26,外径和法兰厚度应符合ASME B16.47系列一个法兰的要求

中心设计

ASME B16.5, B16.47焊接法兰评级是基于焊接法兰颈部和有一个计算壁厚至少等于管道。管有一个指定的最小屈服强度276 MPa (40000 psi)和最大孔大小。

NPS 60和小

时的力学性能(最小屈服强度)等于或大于各个部分的线连接,法兰颈部可能是相同的大小按ASME B16.5或16.47系列。

标记

法兰按照指定的规则,应当标明在海量存储系统(MSS)中SP-25标准实践。此外,之前的信PL应该添加水平的象征。焊颈法兰上的等级符号标志着材料的焊接法兰的脖子。

面对

管法兰接触表面的准确性应由视觉比较方法使用Ra样本块而不是笔绘图机和电子放大镜。

凸面

它提供同心锯齿状或螺旋状的牙齿之间的精度3.2μmμm(125μinch)和6.3(250μinch)。要使用的刀具半径大于或等于1.5毫米(0.06英寸)和1.7 - 2.2槽每毫米55每英寸凹槽(44)。

环连接

垫片槽的侧表面粗糙度不得超过1.6μm(63μinch)。

法兰测试

水压试验的法兰不是必需的。然而,法兰接头的静水压力测试可能在压力不超过1.5倍38°C (100°F)评级。
