GOST 633-80油管和耦合

油管用于石油和天然气。管道应保持无缝,朴素或沮丧,并与高密封的连接结合。无耦合连接是可能的。

该标准适用于无缝的钢管平滑和耦合,端端和耦合是光滑的VysokogerMetichnye和耦合,以及带有撞端的冲洗式接合管,用于利用油气和天然气井。

  • GOST 633-80 D(套管和管道)= API 5CT H-40
  • GOST 633-80 D(套管和管道)= API 5CT J-55
  • GOST 633-80 D(套管和管道)= API 5CT K-55
  • GOST 633-80 E(套管和管道)= API 5CT N-80
  • GOST 633-80 E(套管和管道)= API 5CT L-80
  • GOST 633-80 L(套管和管道)= API 5CT C-90
  • GOST 633-80 L(套管和管道)= API 5CT C-95
  • GOST 633-80 m(套管和管道)= API 5CT P-1110

该标准的油管应分为两级B,并根据准确性和质量水平制造。

表1给出了管道的尺寸范围,两个等级的连接类型。

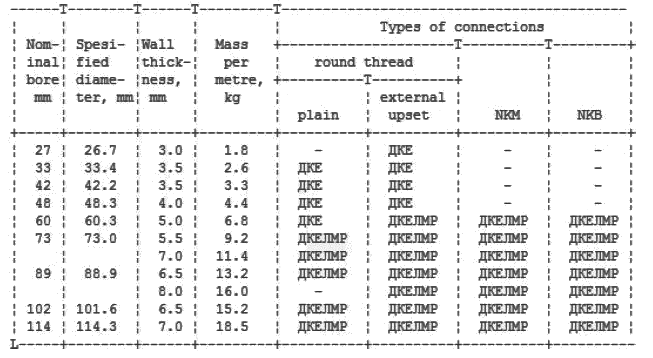

表1 A&B级管的尺寸范围
A&B级管的尺寸范围

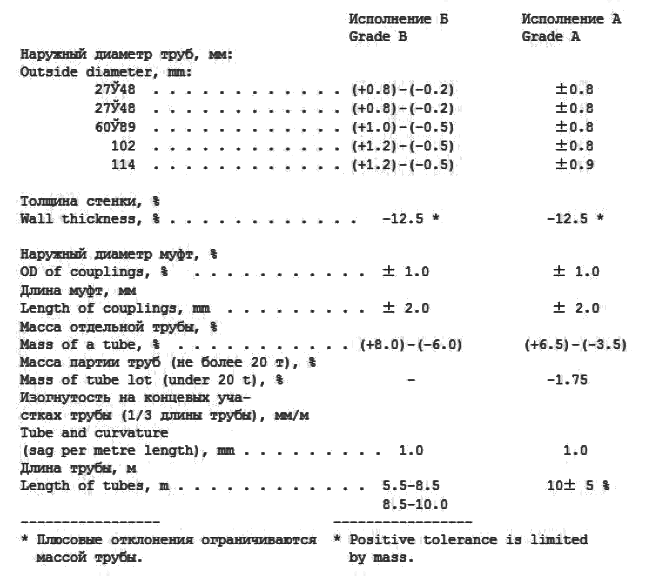

极限维度和质量公差如下:
极限尺寸和质量公差
技术要求:
外管表面的外部和内部应不含裂缝,圈,折现,腔和夹杂物。
如果它们留下壁厚wihtin指定的限制,则允许小小的压痕,生产起源微不足道的划痕。
从沮丧的部分到管子的跳动部分应平稳且渐进。壁厚应在指定的极限内。从末端长度为85毫米的设置部分应没有缺陷。
除非磷和硫含量不得不超过0.045%,否则未指定钢的化学成分。
表2给出了管道和耦合金属的机械性能。

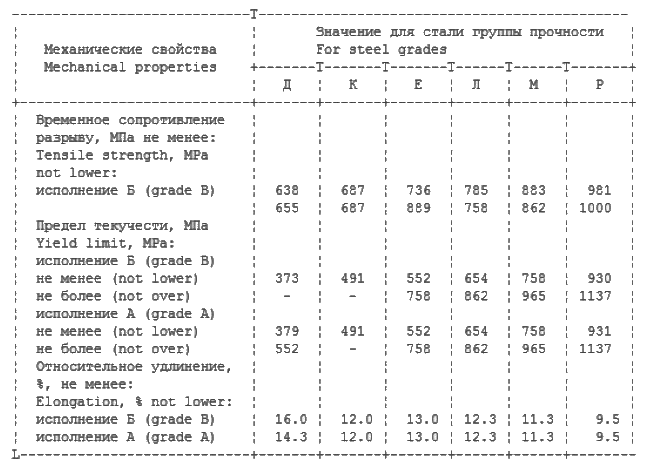

油管和耦合金属表2的机械性能2
机械性能

螺纹和密封的表面应经过锌涂层或磷酸盐处理。除TBO级以外的所有油管均应使用耦合(功率电密化妆)和抗腐蚀和密封化合物进行输送。用于运输管道和耦合,应指向以保护腐蚀。应要求使用有关管道A级的特殊内部螺旋。

图1显示了平原和沮丧末端管的线程曲线。

图1.用于管道的圆形螺纹轮廓。

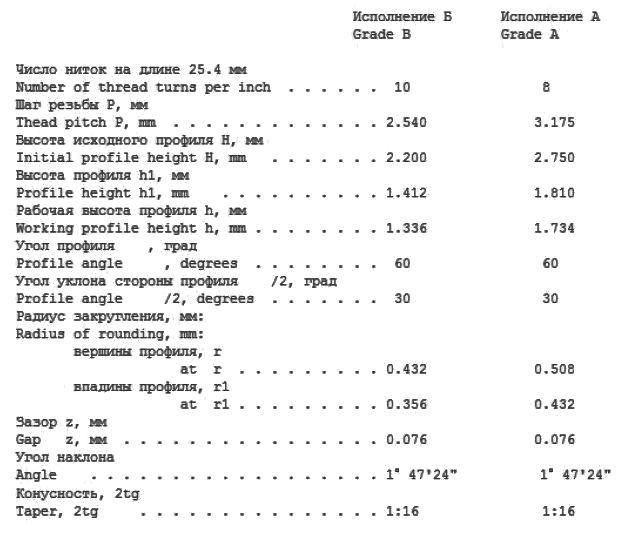

下面给出了B等级的圆形尺寸。圆形尺寸
螺纹尺寸在表3、4、5和6中给出。
表3尺寸,用于纯端管级B和A的圆形线毫米

尺寸

表3的符号

下面给出了名义尺寸的限制公差。音高,MM:
- 在25,4毫米长±0,75上
- 完整的线程±0,120
锥度,100毫米螺纹长度:毫米:
管道(+0,66) - (0,22)
耦合(+0,22) - (0,36)

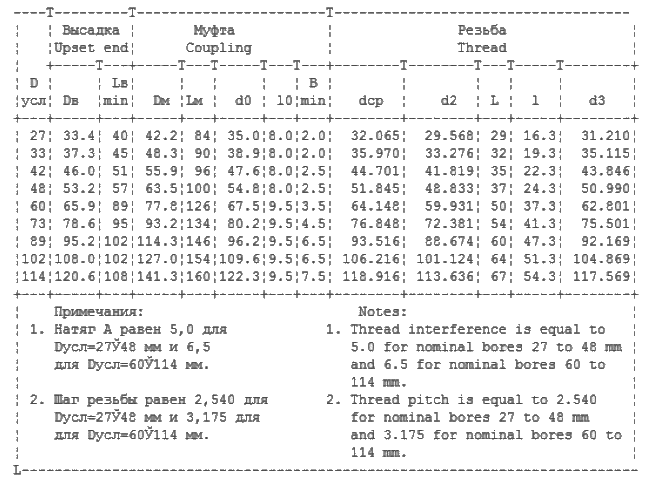

表4尺寸,用于外部上盘管等级B和A的圆形线毫米
外部上盘管
表4的符号
表4的符号

高密封线连接类型NKM。

用于管道的线程配置文件。

标称孔的螺纹曲线在图2中显示为60至102 mm。对于标称孔114mm,请参见图3.螺纹尺寸在表5中给出。

图2。线程配置文件(键入NKM 60-102)
a-耦合;沮丧的结局;
B-管;乳头。
图3。线程配置文件(键入NKM 114)
A-耦合;
B-管。
可以通过舍入到0.2毫米半径的圆形C代替斜角C。

有关连接零件的尺寸,请参见图4和表6。
图4。线程ty nkm。
表7中给出了限制线程公差。

螺纹干扰为从螺纹量表的参考平面到管端的划分测量,对于标称孔60至102毫米,对于114毫米的nminal钻孔,标称钻孔为20-1.2 mm。

通过螺纹量表测量的镀锌或磷酸盐处理的螺纹干扰应为Nomianl钻孔60至102 mm和6.0-2.5 mm的螺纹干扰,标称孔为114 mm。

对于管道和镀锌或磷酸盐处理的耦合螺纹干扰的功率组成:下面:
动力构成
油管和耦合的功率组成应保证管端的完全接触和耦合的推力表面。油管B级B之间的间隙可能为0.5mm。

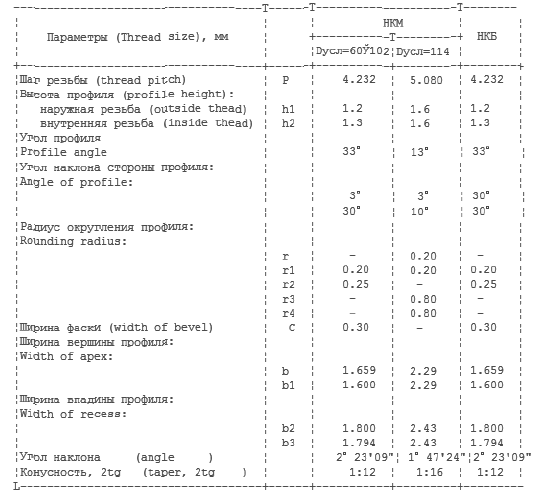

表5高密封型NKM和PUP型NKB连接B和A的螺纹尺寸
表5

表6用于管道的高密封线连接的尺寸

表6

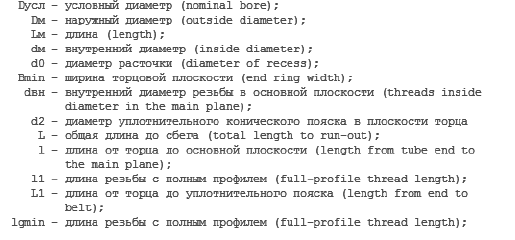

表6的符号

幼犬关节。

有关线程轮廓和尺寸,请参见图2和表5;尺寸的详细信息在图5和表8中给出。有关极限公差,请参见Talbe 7。

雄性的螺纹干扰,并使用各自的螺纹仪表进行测量,该螺纹仪表的完整螺纹轮廓应为18+1.2 mm。

图5.线程类型NKB。

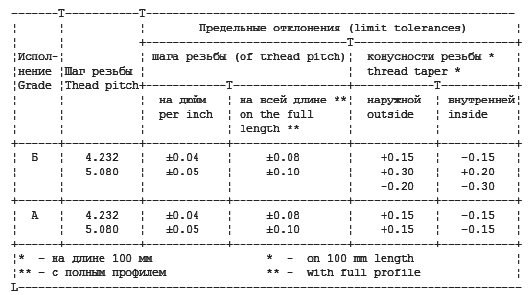

表7线程类型NKM和NKB的限制公差,MM
表7
通过重新螺纹量表测量的宝石末端的螺纹干扰应为5-1.2毫米。

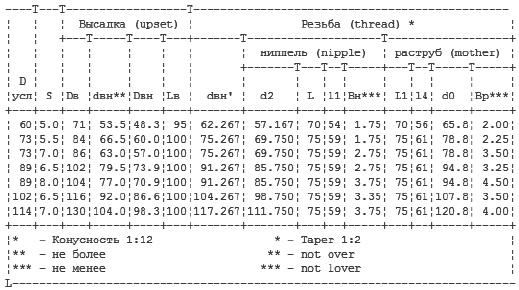

表8幼崽接头B和A,MM的管道尺寸
表8
表8的符号
雄性和雌性末端的壁厚变化不得超过1.0 mm。
表8的符号

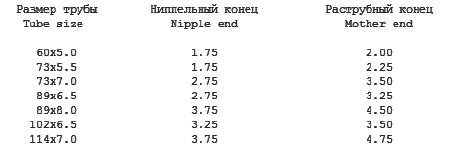

推力皮带宽度应在下面给出:

耦合的线应在末端平面的0.75毫米内,在一米长的3毫米内处于同伴。如果一米上的该参数为2.0毫米,则普通末端同轴系数可能会增加到1.0毫米。

螺纹舒服,管子上的推力皮带和耦合应不受毛刺,凹坑,折现性和其他影响强度和密封特性的缺陷。

线表面粗糙度不得超过20 m。
耦合和螺纹管末端NKB的壁厚变化不得超过27至GOST 17410-78的名义孔的0.1 mm。
D级和K级应在未进行特殊协议的未划分检查的情况下提供。
