一般法兰标准
所有法兰都是按照行业接受的标准制造的。
法兰 - ASME B16.36,孔口法兰(1/2“-24”)
法兰 - 行业标准法兰(也称为大直径法兰)(26英寸“--Lger)
- slip:300级,400级,600级,900级,1500级
- 螺纹法兰:300级,400级,600级,900级,1500级
- 焊接颈部法兰:300级,400级,600级,900级,1500级,2500级
行业标准法兰没有国家标准代码,也没有任何理事机构所涵盖。
盲法兰是用于阻挡管道或创建停止的固体磁盘。
- 盲法兰:75级,125级,175级,250级,350级
- 焊接颈部法兰:75级,125LW,125级,175级,250级,350级
- 滑动法兰:75级,125LW,125级,175级,250级,350级
awwa c207.
- 钢环法兰:B类,D类,E级,F类
- 钢轮毂法兰:D类,e
- 盲法兰:B类,D类,e,e,f类
awwa c207.
- 钢环法兰:B类,D类,E级,F类
- 钢轮毂法兰:D类,e
- 盲法兰:B类,D类,e,e,f类
ASME标准
- ASME B16.1 - 灰色铁管法兰和法兰配件:25,125和250级
- ASME B16.5 - 管道法兰和法兰配件:NPS 1/2通过NPS 24公制/英寸标准
- ASME B16.24 - 铸造铜合金管法兰和法兰配件:150,300,600,900,1500和2500
- ASME B16.36 - 孔口法兰
- ASME B16.42 - 球墨铸铁管法兰和法兰配件:150和300级
- ASME B16.47 - 大直径钢法兰,NPS 26到NPS 60
ASTM标准
- ASTM A105 / A105M - 用于管道应用的碳钢锻件规范
AWWA标准
- AWWA C115 - 具有韧性 - 铁或灰铁螺纹法兰的法兰延性铁管标准
MSS标准
- MSS SP-9 - 面向青铜,钢铁法兰的位置
- MSS SP-25 - 阀门,配件,法兰和工会的标准标记系统
- MSS SP-44 - 钢管道法兰
- MSS SP-106 - 铸造铜合金法兰和法兰配件125,150级和300级

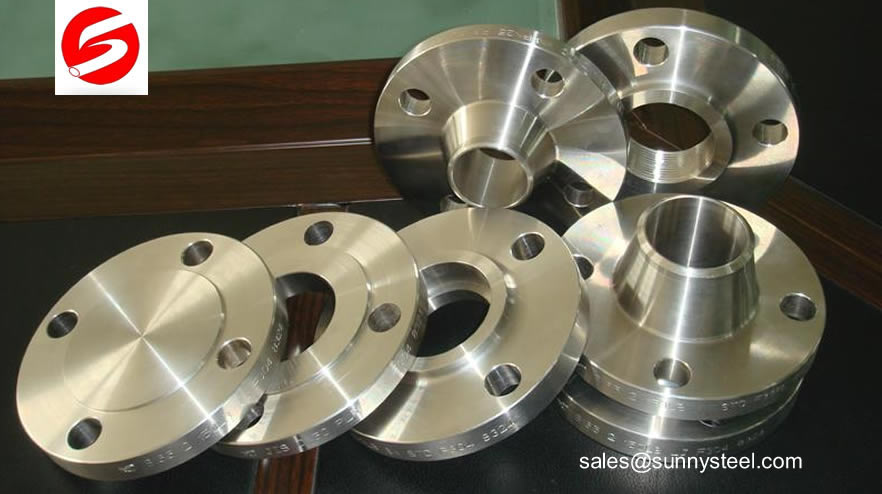

ANSI和ASME B16.5管道法兰
ANSI B16.5和ASME B16.5标准有什么区别?
ASME B16.5和ASME B16.47盖子管道向上达到NPS 60(1/2英寸为24英寸和B16.47,从26“到60”)。ANSI B16.47涵盖了两个系列法兰,串联A等于MSS SP-44-44,B系列等于API 605(API 605已被绘制)。
B16.5标准由ANSI于1973年首次出版。在此之前,这是ASA标准。1996年,标准改为ASME B16.5。在变更前10年,标准包括两者,并被列为ANSI / ASME B16.5。
那有什么区别?答案没有区别。ASA,ANSI和ASME已经不断地改进并拓宽了B16.5标准。我相信现在有一个委员会在未来的增强委员会上工作。
目前和正确的标准是ASME B16.5。ANSI B16.5是普通行业Lingo,仍由建筑师,工程师,制造商和供应商广泛传播。虽然ANSI B16.5标准在技术上没有,但它被理解为另一种说明ASME B16.5的方法。
B16.5标准定义以下内容:
- 方面
- 容忍
- 材料
- 标记
- 压力/温度额定值
- 压力测试
