管法兰

管道法兰基本上是用来连接管道、阀门和其他管道设备以形成管道系统的板或环。

带法兰的管道及配件

法兰连接

管道法兰有助于连接管道系统中的管道组件,使用螺栓连接和垫圈。

管道法兰原材料规格

法兰的常用材料有不锈钢、碳钢、铝和塑料。

材料
测试基础/要求
交货条件
c22.8 (1.0460) DIN 17243: 01.87 + VdTUEV - WB 350/3: 2009
Din 17243: 01.87
VdTÜV - WB 350/3: 2009
+ N
P250GH (1.0460) Din en 10222-2: 04.2000
国家附件
+ N
P245GH (1.0352) En 10222- 2:20 99-12 + ac: 2000-02
+ N
A105n / c21 ASTM A105/A105M-05/ ASME BPVC第二部分。答:04
+ VdTUEV399/3: 1996-09
+ nace先生0175:2000
+ N
A105N ASTM A105/A105M-05/ ASME BPVC第二部分。答:04
+ nace先生0175:2000
+ N
C21 (1.0432) VdTUEV - WB 399/3: 1996-09
+ N
RSt 37-2 (1.0038) Din 17100: 1980-01
+ N
S235JR (1.0038) Din en10025-2: 2005-04
+ N
16 mo3 (1.5415) Din en10222 - 2:20 99-12 + ac:2000-02
+ N
WStE355 / TStE355
(1.0565 / 1.0566)
DIN EN17103:1989-10, + VdTUEV-WB 354/3: 2001-06
+N或QT
P355NH (1.0565) Din en10222-4: 1998 + a1: 2002-12
+ N
WStE355 / P355NH
(1.0565)
DIN EN17103:1989-10, + VdTUEV-WB 354/3: 2001-06
+ din en10222-4: 1998 + a1: 2002-12
+ din en17103:1989-10
+ din en10222-4: 1998 + a1: 2002-12
+N或QT
1.4301 (X5CrNi17-10) Din en10222-5: 2000-02
+在
1.4306 (X2CrNi19-11) 喧嚣17440:1996-09
+在
1.4401 (X5CrNiMo17-12-2) Din en10222-5: 2000-02
+在
1.4404 (X2CrNiMo17-12-2) Din en10222-5: 2000-02
+在
1.4432 (X2CrNiMo17-12-3)
Din en10222-5: 2000-02
+在
1.4541 (X6CrNiTi18-10)
Din en10222-5: 2000-02
+在
1.4571 (X6CrNiMoTi17-12-2)
Din en10222-5: 2000-02
+在
1.4541 / f321
Din en10222-5: 2000-02 / + astm a 182/ a 182m:2005
+在
1.4571 / F316Ti Din en10222-5: 2000-02 / + astm a 240
+在
1.4404 / f316l
Din en10222-5: 2000-02 / + astm a 182/ a 182m:2005
+在
1.4306 / f304l
Din 17440.1996-09 / + astm a 182/ a 182m: 2005
+在
1.4307 / f304l Din en10222-5: 2000-02 / + astm a 182/ a 182m:2005
+在

法兰
测试基础/要求
DIN,碳钢
DIN2519:1991-06
+ ad2000-w9: 02.04;确实可以/ TRD107; TRB100;
+ 97/23/EG指令附录I,第4.3章:1998-02
DIN,耐腐蚀钢
DIN2519:1991-06
+ ad2000-w9: 02.04;w2;-w10 / trd107;TRB100;
+ 97/23/EG指令附录I,第4.3章:1998-02
DIN EN 1092-1,碳钢
Din en 1092-1: 2008-09
+ AD2000-W9;确实可以/ TRD107; TRB100
+ 97/23/EG指令附录I,第4.3章:1998-02
DIN EN 1092-1,不锈钢
Din en 1092-1: 2008-09
+ AD2000-W9;w2;-W10 / TRD107;TRB100
+ 97/23/EG指令附录I,第4.3章:1998-02
ANSI ASME B16.5:2003
ASME B16.47:2006

根据用户需要,可生产各种钢带缠绕翅片管和钢铝复合翅片管。

法兰宽容

Sunny Steel是最古老的制造商,经销商,经销商,库存商和供应商盲法兰,减少螺纹法兰,Lap接头法兰,法兰垫片,螺纹法兰,插座法兰,法兰螺栓,环法兰,眼镜盲法兰,焊接颈法兰,孔法兰,滑上法兰,高轮毂百叶窗法兰,这是使用优质钢材如SS法兰/不锈钢法兰,310法兰,321法兰,202法兰,347法兰,304法兰,316法兰,316L法兰,

这些法兰是最耐用的和制造适合不同尺寸的管道。

我们公司提供各种法兰,如PL, SW, BL, WN,SO,LJ, ASME/ANSI B16.5等,这些法兰都是精密设计的

焊接颈法兰的公差
外径 当用药过量小于等于24英寸时 ±1.6毫米*
内径 10英寸及以下 ±0.8毫米
12"到18" ±1.6毫米
20英寸及以上 + 3.2毫米,-1.6毫米
轮毂外径 5英寸及更小 + 2.4毫米,-0.8毫米*
6英寸及以上 + 4.0毫米,-0.8毫米
接触面直径 1/16“凸起的面舌和槽公,母 ±0.8毫米
1/4”有锯齿的面舌和槽,公,母 ±0.4毫米
轮毂底部直径 当轮毂基地是24”或更小 ±1.6毫米*
焊接处轮毂直径 5英寸及更小 + 2.4毫米,-0.8毫米
6英寸及以上 + 4.0毫米,-0.8毫米
钻井 螺栓圆 ±1.6毫米
螺栓孔间距 ±0.8毫米
螺栓圆相对于端面的偏心率 2 1/2”和更小:0.8毫米,最大*
螺栓圆相对于孔的偏心率 3”和更大:1.6毫米,最大*
厚度 18英寸及以下 + 3.2毫米,0毫米
20英寸及以上 + 4.8毫米,0毫米
通毂长度 10英寸及以下 ±1.6毫米
12英寸及以上 ±3.2毫米
螺纹法兰,承插焊接法兰,滑动法兰的公差
搭接法兰和盲法兰
外径 当用药过量小于等于24英寸时 ±1.6毫米*
内径 螺纹 在镗孔规限内
插座焊接,滑动和搭接,10英寸和更小 + 0.8毫米,0毫米
插接焊接,滑动和搭接,12英寸及更大 + 1.6毫米,0毫米
轮毂外径 5英寸及更小 + 2.4毫米,-0.8毫米*
6英寸及以上 + 4.0毫米,-0.8毫米
接触面直径 1/16“凸起的面舌和槽公,母 ±0.8毫米
1/4”有锯齿的面舌和槽,公,母 ±0.4毫米
反孔直径 内径同
钻井 螺栓圆 ±1.6毫米
螺栓孔间距 ±0.8毫米
螺栓圆相对于端面的偏心率 2 1/2”和更小:0.8毫米,最大*
螺栓圆相对于孔的偏心率 3”和更大:1.6毫米,最大*
厚度 18英寸及以下 + 3.2毫米,0毫米
20英寸及以上 + 4.8毫米,0毫米
通毂长度 10英寸及以下 ±1.6毫米
12英寸及以上 ±3.2毫米

尺寸公差AWWA管法兰

下面列出的是法兰制造的尺寸公差。

环形滑动法兰和盲法兰 轮毂式滑套
O.D. < = 24” + / - 0.6英寸(1.6毫米) O.D. < = 24” + / - 0.6英寸(1.6毫米)
> 24” + / -点”(3.2毫米) > 24” + / -点”(3.2毫米)
身份证 承插焊 10英寸和小米勒
+ 03”(0.8毫米),0”
身份证 10英寸和小米勒 + 03”(0.8毫米)
不系鞋带的,
搭接
12英寸及以上
+ 0。06”(1.6毫米),0”
12“-18” + / 06”(1.6毫米)
20“-42” +点”(3.2毫米)
+ 0。06”(1.6毫米)
枢纽过量使用 < = 12 + .09点”(2.4毫米),
06”(1.6毫米)
直径
接触的脸
0.06英寸高的脸 + / 03”(0.8毫米)
14“-42” + /点”(3.2毫米)
接触面直径 0.06英寸高的脸 + / - 03”(0.8毫米) 轮毂底部直径 X < = 24” + / 06”(1.6毫米)
X > 24” + /点”(3.2毫米)
接触面直径 < = 10 " + 03”(0.8毫米),
0”
焊接处轮毂直径 < = 5” + .09点”(2.4毫米),
03”(0.8毫米)
12“-42” + 0。06”(1.6毫米),
0”
> = 6” + 16”(4.0毫米),
03”(0.8毫米)
钻井 螺栓圆 1/2“-24”
/ 26日“-42”
钻井 螺栓圆 1/2“-24”
/ 26日“-42”
+ / 06”(1.6毫米)
+ / 06”
+ / 06”(1.6毫米)
+ / 06”
螺栓孔
间距
+ / 03”(0.8毫米)
螺栓孔
间距
+ / 03”(0.8毫米)
螺栓圆相对于孔的偏心率 “马克斯。
(0.8毫米)
螺栓圆相对于孔的偏心率 “马克斯。
(0.8毫米)
厚度 18“&小 +点”(3.2毫米),0” 厚度 18“&小 +点”(3.2毫米),0”
20“-42” + .19”(1.6毫米) 20“-42” + .19”(1.6毫米)
长度通毂 < = 10 " + / 06”(1.6毫米) 长度通毂 < = 10 " + / 06”(1.6毫米)
12“-42” + / 1.12”(3.2毫米) 12“-42” + / 1.12”(3.2毫米)

除另有说明外,这些公差是ANSI B16.5和AWWA C207-01章节4.2的一部分。所给出的限制是最大的。严格的检验程序确保在日常生产中保持高标准的准确性。

管道法兰行业规范

在我们深入研究不同类型的法兰之前,了解它所符合的行业规范是很重要的。那么什么是ANSI法兰、AWWA法兰和ASME法兰呢?ANSI法兰和ASME法兰有什么区别?A系列法兰和B系列法兰有什么区别?我们将回答所有这些问题。

有四种类型的行业标准涵盖不同的法兰类型;

  1. ANSI法兰,也称为ASME B16.5法兰
  2. ASME法兰,也称为ASME B16.47法兰(A系列和B系列)
  3. 行业标准法兰(ASME B16.1法兰)
  4. 美国自来水厂协会(AWWA法兰
ANSI 16.5 / ASME B16.5法兰规范

ASME B16.5管道法兰和法兰接头覆盖尺寸为1/2"公称到24"公称。该标准涵盖法兰的压力、温度、材料、公差、尺寸、测试和标记。ASME B16.5中包含的压力等级为150#,300#,600#,900#和1500#,尺寸为10”,尺寸为12”到24”。

ASME B16.5标准仅限于铸造或锻造材料制成的法兰。

ASME B16.47 A系列和B系列法兰规格

ASME B16.47涵盖了26"公称管径到60"公称管径的大直径钢法兰。B16.47法兰有A系列和b系列两种,两种法兰的厚度、螺栓圆直径、螺栓孔数量等尺寸略有不同。B16.47涵盖的压力等级为75、150、300、400、600和900#。标准法兰盖由铸造、锻造或平板材料制成(仅适用于盲法兰)。

ASME B16.47系列A和系列B (API605)法兰有什么区别?

ASME B16.5标准涵盖了从NPS 1/2到NPS 24米/英寸的钢管法兰和法兰接头,压力等级从150级到2500级。它涵盖了压力-温度额定值、材料、尺寸、公差、标记、测试和指定管道法兰和法兰接头开口的方法。两种非常重要的法兰,如焊颈法兰和盲法兰在管道系统中非常常用。术语“B16.5”或“b165”用于互换性,指的是同一标准。然而,标准ASME B16 5 (ANSI B16 5)只覆盖24英寸的尺寸。对于更大的尺寸,ASME B16.47标准涵盖了NPS 26到NPS 60尺寸和等级75、150、300、400、600和900的管道法兰的压力-温度额定值、材料、尺寸、公差、标记和测试。

但是,标准ASME B16.47又进一步分为ASME B16.47系列A法兰和ASME B16.47系列B法兰,用于盲法兰和焊颈法兰。系列B法兰以前也被称为API 605法兰。术语B16.47或b1647或ANSI b1647都可以互换使用,指的是同一个标准。

ASME B16.47标准包含了MSS SP-44:钢管法兰和API 605:碳钢大直径法兰。因此,MSS SP44法兰相当于A系列法兰,而API 605法兰相当于B系列法兰。除镍合金外,本标准所涵盖的材料与ASME / ANSI B16.5中的相同。它们还具有与B16.5法兰相同的压力温度额定值。

那么ASME B16.47系列A和系列B (API605)法兰有什么区别呢?

在相同的压力和尺寸下,ASME B16 47系列A法兰比B系列法兰更厚、更重、更坚固。系列A法兰比系列B法兰能承受更多的外部载荷。ASME B16.47系列B法兰需要的紧固件比系列A法兰更小,数量更多。它们也具有比系列a法兰更小的螺栓圆直径。螺栓圈直径越小,安装后法兰移动越少。A系列和B系列标准都定义了凸面型(RF)的焊颈法兰和盲法兰,但只有A系列标准定义了从300级到900级的环型接头(RTJ)法兰。价格方面,ASME B16.47系列A法兰比ASME B16 47系列B法兰更贵。

大多数管道用户或设计人员可能会为新管道或设备选择A系列法兰。但如果您正在进行一些翻新,更换工作或非关键的管道设计,B系列法兰更受欢迎。

两种主要标准(B16.5和B16.47)中法兰尺寸的比较见下面的文件

根据ASME b16 5标准的150#焊接颈法兰,盲法兰,滑动法兰,套接法兰和搭接法兰尺寸在这里

根据ASME B16 47系列A标准的150#焊颈法兰和盲法兰尺寸在这里

根据ASME B 16.47系列B标准的150#焊颈法兰和盲法兰尺寸在这里

结论:标准焊颈、滑移法兰、盲法兰等,适用于尺寸不超过24"公称管道的标准B16.5。尺寸26英寸及更大的法兰采用B16.47系列A或系列B焊接颈法兰和盲法兰。系列A法兰更重,更厚,成本更高,而系列B法兰有更多的螺栓孔,比系列A更轻,更便宜。API605法兰和系列B法兰是一回事。

行业标准法兰(ASME B16.1法兰)
没有国家标准或管理机构控制行业标准法兰。工业标准法兰的尺寸和材料是经过多年的“共同”行业实践而采用的。值得注意的是,行业标准法兰的尺寸和材料是由标准ASME B16.1所涵盖的,该标准是25级、125级和250级铸铁管法兰和法兰接头的标准。工业法兰的压力等级符合AWWA表4 E级标准。在小于24英寸的尺寸中,工业标准法兰也匹配B16.5法兰。

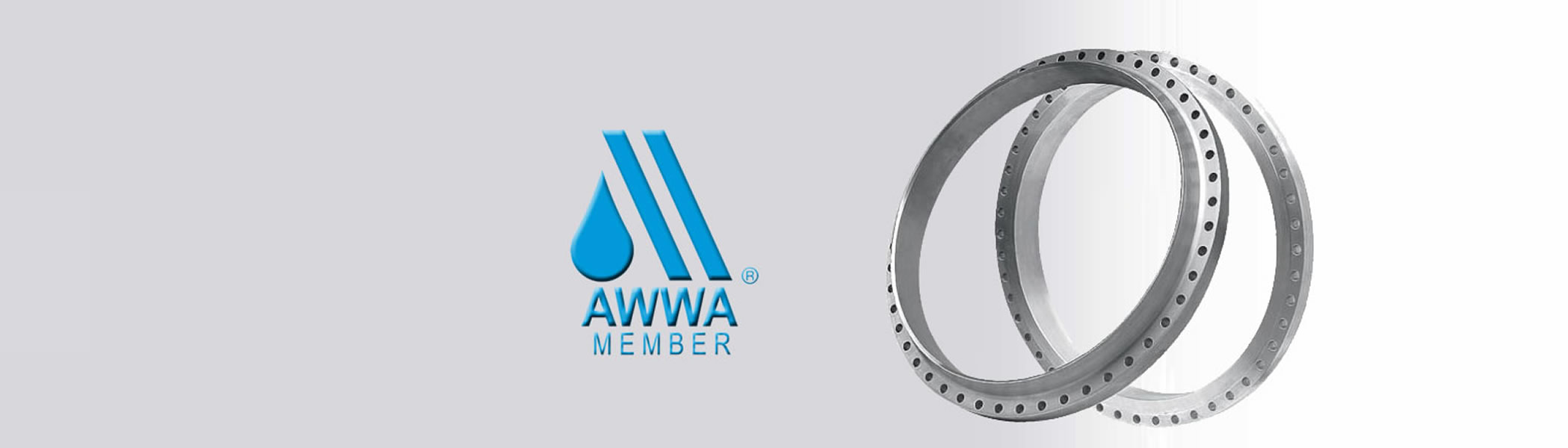

美国自来水厂协会(AWWA法兰

本标准适用于水厂服务的滑动法兰和盲法兰,公称尺寸为4”到144”(100mm到3600 mm)。

ANSI和AWWA法兰的区别

我们已经讲过ANSI法兰是指ASME B16.5法兰。ANSI和AWWA的法兰标准在几个方面有所不同。AWWA标准适用于饮用水的使用。其中ANSI/ASME标准是针对工业应用的。AWWA法兰额定值仅适用于大气温度,而ANSI额定值适用于-20°F至1500°F。

这两个标准的适用范围也有所不同。ANSI标准包括焊接辅助连接的信息,而AWWA不包括安装。AWWA标准只涵盖毂型、环型、盲法兰和螺纹法兰,而ANSI标准有更多类型,如焊颈、搭接、承插焊法兰等。

涵盖AWWA和ANSI法兰的标准是;

法兰垫片

法兰垫片是一种垫片,用于安装在两段展开的管道之间,以提供更高的表面积。

法兰垫圈的类型

钢管法兰垫圈用于在两个法兰面之间形成密封。法兰面作用在密封座上,法兰垫圈在两个法兰之间压缩,通过螺栓压缩,填充法兰面上的所有不规则位置,形成密封。垫片是根据压力、温度和化学暴露等操作条件选择的。

垫圈有以下三种类型;

法兰垫圈的类型

配件规格、标准及标识

管件有各种不同的品种,由各种材料制成,有各种形状和尺寸。
