法兰及其关节 - 用于管道，阀门，配件和配件的圆形法兰，PN指定 - 第1部分：钢法兰
本欧洲标准规定了PN指定PN 2,5至PN 400中的圆形钢法兰的要求，以及DN 10至DN 4000的标称尺寸。该标准规定了法兰类型及其面部，尺寸，公差，螺纹，螺栓尺寸，法兰面表面光洁度，标记，材料，压力/升温和法兰块。

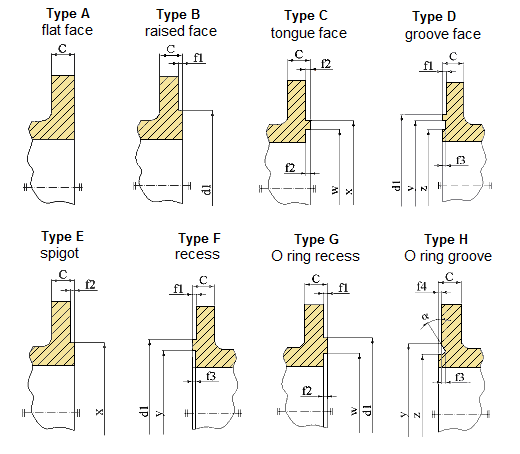

法兰面必须足够平稳，以确保螺栓凸缘的紧密无泄密密封。
| 类型A：平面 | d：沟槽面 | 类型g：O环休息 |
| B型：抬起面 | e：龙头 | 类型H：O环形凹槽 |
| C型：舌头脸 | f型：休会 |
单位[mm]
| DN. | PN. | F1. | F2 | F3 | F4 | W. | X | y | Z. | α | R. | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2.5 | 6. | 10. | 16. | 25. | 40 | 63. | 100. | 160. | 250. | 320. | 400 | |||||||||||
| D1 | ||||||||||||||||||||||
| 10. | 35 | 35 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 2 | 4.5 | 4. | 2 | 24. | 34. | 35 | 23. | - | 2.5 |
| 15. | 40 | 40 | 45. | 45. | 45. | 45. | 45. | 45. | 45. | 45. | 45. | 45. | 29. | 39 | 40 | 28. | - | |||||
| 20. | 50. | 50. | 58. | 58. | 58. | 58. | 58. | 58. | 58. | 58. | 58. | 58. | 36. | 50. | 51. | 35 | 41º | |||||
| 25. | 60. | 60. | 68. | 68. | 68. | 68. | 68. | 68. | 68. | 68. | 68. | 68. | 43. | 57. | 58. | 42. | ||||||
| 32. | 70 | 70 | 78. | 78. | 78. | 78. | 78. | 78. | 78. | 78. | 78. | 78. | 51. | 65. | 66. | 50. | ||||||
| 40 | 80 | 80 | 88. | 88. | 88. | 88. | 88. | 88. | 88. | 88. | 88. | 88. | 3. | 61. | 75. | 76. | 60. | |||||
| 50. | 90. | 90. | 102. | 102. | 102. | 102. | 102. | 102. | 102. | 102. | 102. | 102. | 73. | 87. | 88. | 72. | ||||||
| 65. | 110. | 110. | 122. | 122. | 122. | 122. | 122. | 122. | 122. | 122. | 122. | 122. | 95. | 109. | 110. | 94. | ||||||
| 80 | 128. | 128. | 138. | 138. | 138. | 138. | 138. | 138. | 138. | 138. | 138. | 138. | 106. | 120. | 121. | 105. | ||||||
| 100. | 148. | 148. | 158. | 158. | 162. | 162. | 162. | 162. | 162. | 162. | 162. | 162. | 5. | 4.5 | 2.5 | 129. | 149. | 150. | 128. | 32º | 3. | |
| 125. | 178. | 178. | 188. | 188. | 188. | 188. | 188. | 188. | 188. | 188. | 188. | 188. | 155. | 175. | 176. | 154. | ||||||
| 150. | 202. | 202. | 212. | 212. | 218. | 218. | 218. | 218. | 218. | 218. | 218. | 218. | 183. | 203. | 204. | 182. | ||||||
| 200. | 258. | 258. | 268. | 268. | 278. | 285. | 285. | 285. | 285. | 285. | 285. | 285. | 239. | 259. | 260. | 238. | ||||||
| 250. | 312. | 312. | 320. | 320. | 335. | 345. | 345. | 345. | 345. | 345. | 345. | - | 292. | 312. | 313. | 291. | ||||||
| 300 | 365. | 365. | 370. | 378. | 395. | 410 | 410 | 410 | 410 | - | - | - | 4. | 343. | 363. | 364. | 342. | |||||
| 350. | 415. | 415. | 430 | 438. | 450. | 465. | 465. | 465. | - | - | - | - | 5.5 | 5. | 3. | 395. | 421. | 422. | 394 | 27º | 3.5 | |
| 400 | 465. | 465. | 482. | 490. | 505. | 535 | 535 | 535 | - | - | - | - | 447. | 473. | 474. | 446. | ||||||
| 450. | 520. | 520. | 532. | 550. | 555. | 560. | 560. | 560. | - | - | - | - | 497. | 523. | 524. | 496. | ||||||
| 500. | 570. | 570. | 585. | 610. | 615. | 615. | 615. | 615. | - | - | - | - | 349. | 375. | 376. | 548. | ||||||
| 600 | 670. | 670. | 685. | 725. | 720. | 735. | 735. | - | - | - | - | - | 5. | 649. | 675. | 676. | 648. | |||||
| 700. | 775. | 775. | 800 | 795. | 820. | 840. | 840. | - | - | - | - | - | 751. | 777. | 778. | 750. | ||||||
| 800 | 880. | 880. | 905. | 900 | 930. | 960. | 960. | - | - | - | - | - | 856. | 882. | 883. | 855. | ||||||
| 900 | 980. | 980. | 1005. | 1000 | 1030. | 1070. | 1070. | - | - | - | - | - | 961. | 987. | 988. | 960. | ||||||
| 1000 | 1080. | 1080. | 1110. | 115. | 1140. | 1180. | 1180. | - | - | - | - | - | 6.5 | 6. | 4. | 1062. | 1092. | 1094. | 1060. | 28º | 4. | |
| 1200. | 1280. | 1295. | 1330. | 1330. | 1350. | 1380. | 1380. | - | - | - | - | - | 1262. | 1292. | 1294. | 1260. | ||||||
| 1400. | 1480. | 1510. | 1535. | 1530. | 1560. | 1600 | - | - | - | - | - | - | 1462 | 1492 | 1494 | 1460. | ||||||
| 1600 | 1690 | 1710. | 1760. | 1750. | 1780. | 1815. | - | - | - | - | - | - | 1662 | 1692 | 1694 | 1660. | ||||||
| 1800 | 1890年 | 1920年 | 1960年 | 1950年 | 1985年 | - | - | - | - | - | - | - | 1862年 | 1892年 | 1894年 | 1860年 | ||||||
| 2000年 | 2090年 | 2125. | 2170. | 2150. | - | - | - | - | - | - | - | - | 2062年 | 2092年 | 2094年 | 2060. | ||||||
| 2200 | 2295 | 2335 | 2370. | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 2400. | 2495. | 2545 | 2570. | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 2600 | 2695 | 2750. | 2780 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 2800 | 2910 | 2960 | 2000年 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | ||
| 3000. | 3110. | 3160. | 3210. | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 3200 | 3310. | 3370. | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 3400. | 3510. | 3580. | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 3600 | 3720. | 3790 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 3800. | 3920. | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 4000. | 4120. | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
面对C类型C，D，E，F，G和H的法兰不用于PN 2,5和PN 6。
面对型G和H的法兰仅用于PN 10至PN 40。
下面您会发现每种类型的简短描述和定义，用详细的图像完成。
