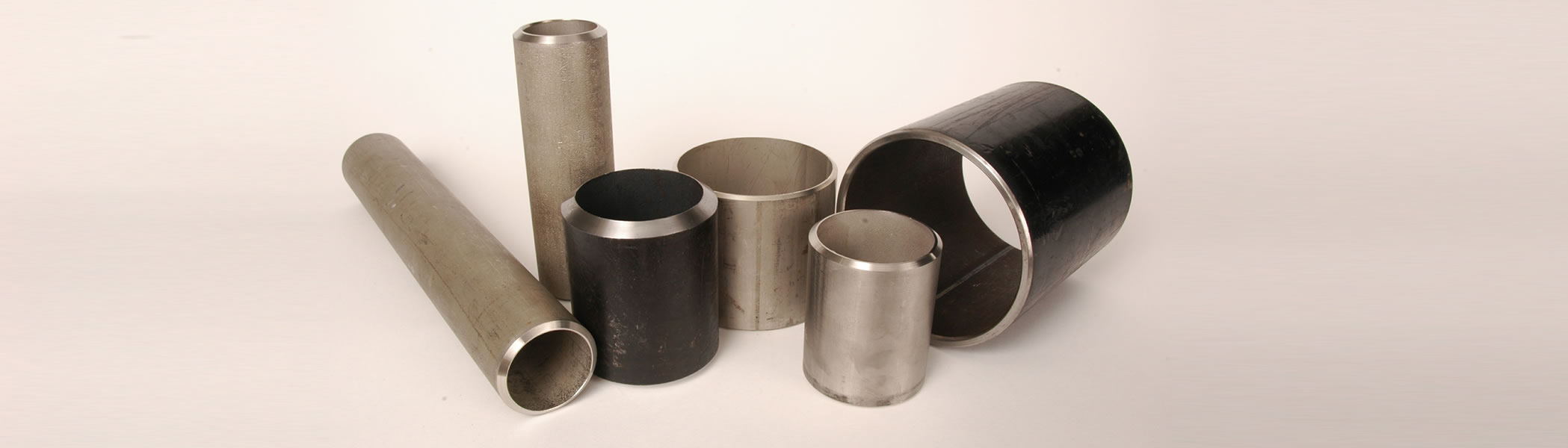

在行为中,我们在射击后进行斜斜线,斜角端由高级设备双斜角机完全加工,可确保高度,长度,厚度,O.D。和I.D.都是合格的。
焊接斜角ACC。至
所有Buttweld配件的末端都被倾斜,对于奥氏体不锈钢,超过4毫米的壁厚,或铁素体不锈钢的5毫米。斜角的形状取决于实际的壁厚。需要这种倾斜的末端才能制作“对接焊缝”。
焊接斜角ASME / ANSI B16.9和ASME / ANSI B16.28
ASME B16.25涵盖了通过焊接连接到管道系统的管道组件的对接末端的准备。它包括焊接斜角的要求,重壁组件的外部和内部形状以及准备内部末端(包括尺寸和尺寸公差)的要求。
我们的内部研发团队开发了斜面端设备,使用厚度为2mm至20mm的管道配件,可确保高效率和高质量。
这些焊接边缘制备要求还纳入了ASME标准(例如B16.9,B16.5,B16.34)。
标称壁厚:T |
结束准备 |
t <5mm(对于奥氏体合金钢 t <4mm) |
切成正方形或稍微倒角 在制造商的选择中 |
5 如上图(a)中的平原斜角 |
|
t> 22mm | 上面的草图(b)中的复合斜角 |
名义管 DN大小 |
外径斜角 | 中心结束 | ||||
D1 | D2 | C | m | |||
系列A。 | 系列b | 系列A。 | 系列b | |||
20×15 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
25×20 25×15 |
33.7 33.7 |
32 32 |
26.9 21.3 |
25 18 |
38 38 |
38 38 |
32×25 32×20 32×15 |
42.4 42.4 42.4 |
38 38 38 |
33.7 26.9 21.3 |
32 25 18 |
48 48 48 |
48 48 48 |
40×32 40×25 40×20 40×15 |
48.3 48.3 48.3 48.3 |
45 45 45 45 |
42.4 33.7 26.7 21.3 |
38 32 25 18 |
57 57 57 57 |
57 57 57 57 |
50×40 50×32 50×25 50×20 |
60.3 60.3 60.3 60.3 |
57 57 57 57 |
48.3 42.4 33.7 26.9 |
45 38 32 25 |
64 64 64 64 |
60 57 51 44 |
65×50 65×40 65×32 65×25 |
76.1(73) 76.1(73) 76.1(73) 76.1(73) |
76 76 76 76 |
60.3 48.3 42.4 33.7 |
57 45 38 32 |
76 76 76 76 |
70 67 64 57 |
80×65 80×50 80×40 80×32 |
88.9 88.9 88.9 88.9 |
89 89 89 89 |
76.1(73) 60.3 48.3 42.4 |
76 57 45 38 |
86 86 86 86 |
83 76 73 70 |
90×80 90×65 90×50 90×40 |
101.6 101.6 101.6 101.6 |
- - - - |
88.9 76.1(73) 60.3 48.3 |
- - - - |
95 95 95 95 |
92 89 83 79 |
100×90 100×80 100×65 100×50 100×40 |
114.3 114.3 114.3 114.3 114.3 |
- 108 108 108 108 |
101.6 88.9 76.1(73) 60.3 48.3 |
- 89 76 57 45 |
105 105 105 105 105 |
102 98 95 89 86 |
125×100 125×90 125×80 125×65 125×50 |
139.7 139.7 139.7 139.7 |
133 - 133 133 133 |
114.3 101.6 88.9 76.1(73) 60.3 |
108 - 89 76 57 |
124 124 124 124 124 |
117 114 111 108 105 |
150×125 150×100 150×90 150×80 150×65 |
168.3 168.3 168.3 168.3 168.3 |
159 159 - 159 159 |
139.7 114.3 101.6 88.9 76.1(73) |
133 108 - 89 76 |
143 143 143 143 143 |
137 130 127 124 121 |
200×150 200×125 200×100 200×90 |
219.1 219.1 219.1 219.1 |
219 219 219 - |
168.3 139.7 114.3 101.6 |
159 133 108 - |
178 178 178 178 |
168 162 156 152 |
200×200 200×150 200×125 200×100 |
273.0 273.0 273.0 273.0 |
273 273 273 273 |
219.1 168.3 139.7 114.3 |
219 159 133 108 |
216 216 216 216 |
208 194 191 184 |
300×250 300×200 300×150 |
323.9 323.9 323.9 |
325 325 325 |
273.0 219.1 168.3 |
273 219 159 |
254 254 254 |
241 229 219 |
300×125 | 323.9 | 325 | 139.7 | 133 | 254 | 216 |
350×300 350×250 350×200 350×150 |
355.6 355.6 355.6 355.6 |
377 377 377 377 |
323.9 273.0 219.1 168.3 |
325 273 219 159 |
279 279 279 279 |
270 257 248 238 |
400×350 400×300 400×250 400×200 400×150 |
406.4 406.4 406.4 406.4 406.4 |
426 426 426 426 426 |
355.6 323.9 273.0 219.1 168.3 |
377 325 273 219 159 |
305 305 305 305 305 |
305 295 283 273 264 |
450×400 450×350 450×300 450×250 450×200 |
457.2 457.2 457.2 457.2 457.2 |
478 478 478 478 478 |
406.4 355.6 323.9 273.0 219.1 |
426 377 325 273 219 |
343 343 343 343 343 |
330 330 321 308 298 |
500×450 500×100 500×350 500×300 500×250 500×200 |
508.0 508.0 508.0 508.0 508.0 508.0 |
529 529 529 529 529 529 |
457.2 406.4 355.6 323.9 273.0 219.1 |
478 426 377 325 273 219 |
381 381 381 381 381 381 |
368 356 356 346 333 324 |
550×500 550×450 550×400 |
559 559 559 |
- - - |
508 457 406 |
- - - |
419 419 419 |
406 394 381 |
600×550 600×550 600×450 |
610 610 610 |
- 630 630 |
559 508 457 |
- 530 480 |
432 432 432 |
432 432 419 |
650×600 650×550 650×500 |
660 660 660 |
- - - |
610 559 508 |
- - - |
495 495 495 |
483 470 457 |
700×650 700×600 700×550 |
711 711 711 |
- 720 - |
660 610 559 |
- 630 - |
521 521 521 |
521 508 495 |
750×700 750×650 750×600 |
762 762 762 |
- - - |
711 660 610 |
- - - |
559 559 559 |
546 546 533 |
800×750 800×700 800×650 |
813 813 813 |
- 820 - |
762 711 660 |
- 720 - |
597 597 597 |
584 572 572 |
850×800 850×750 850×700 |
864 864 864 |
- - - |
813 762 711 |
- - - |
635 635 635 |
622 610 597 |
900×850 900×800 900×750 |
914 914 914 |
- 920 - |
864 813 762 |
- 820 - |
673 673 673 |
660 648 635 |
950×900 950×850 950×800 |
965 965 965 |
- - - |
914 864 813 |
- - - |
711 711 711 |
711 698 686 |
1000×950 1000×900 1000×8500 |
1016 1016 1016 |
- 1020 - |
965 914 864 |
- 920 - |
749 749 749 |
749 737 724 |
1000×1000 1050×950 1050×900 |
1067 1067 1067 |
- - - |
1016 965 914 |
- - - |
762 762 762 |
711 711 711 |
1100×1050 1100×1000 1100×950 |
1118 1118 1118 |
- 1120 - |
1067 1016 965 |
- 1020 - |
813 813 813 |
762 749 737 |
1150×1100 1150×1050 1150×1000 |
1168 1168 1168 |
- - - |
1118 1067 1016 |
- - - |
851 851 851 |
800 787 775 |
1200×1150 1200×1100 1200×1050 |
1220 1220 1220 |
- 1220 - |
1168 1118 1067 |
- 1120 - |
889 889 889 |
838 838 813 |
名义管尺寸 | 外径斜角 | 中心结束 | |||
d | C | m | |||
Dn | 英寸 | 系列A。 | 系列b | ||
15 | 1/2 | 21.3 | 18 | 25 | |
20 | 3/4 | 26.9 | 25 | 29 | |
25 | 1 | 33.7 | 32 | 38 | |
32 | 11/4 | 42.4 | 38 | 48 | |
40 | 11/2 | 48.3 | 45 | 57 | |
50 | 2 | 60.3 | 57 | 64 | |
65 | 21/2 | 76.1(73) | 76 | 76 | |
80 | 3 | 88.9 | 89 | 86 | |
90 | 31/2 | 101.6 | - | 95 | |
100 | 4 | 114.3 | 108 | 105 | |
125 | 5 | 139.7 | 133 | 124 | |
150 | 6 | 168.3 | 159 | 143 | |
200 | 8 | 219.1 | 219 | 178 | |
250 | 10 | 273.0 | 273 | 216 | |
300 | 12 | 323.9 | 325 | 254 | |
350 | 14 | 355.6 | 377 | 279 | |
400 | 16 | 406.4 | 426 | 305 | |
450 | 18 | 457.2 | 478 | 343 | |
500 | 20 | 508.0 | 529 | 381 | |
550 | 22 | 559 | - | 419 | |
600 | 24 | 610 | 630 | 432 | |
650 | 26 | 660 | - | 495 | |
700 | 28 | 711 | 720 | 521 | |
750 | 30 | 762 | - | 559 | |
800 | 32 | 813 | 820 | 597 | |
850 | 34 | 864 | - | 635 | |
900 | 36 | 914 | 920 | 673 | |
950 | 38 | 965 | - | 711 | |
1000 | 40 | 1016 | 1020 | 749 | |
1050 | 42 | 1067 | - | 762 | 711 |
1100 | 44 | 1118 | 1120 | 813 | 762 |
1150 | 46 | 1168 | - | 851 | 800 |
1200 | 48 | 1220 | 1220 | 889 | 838 |
