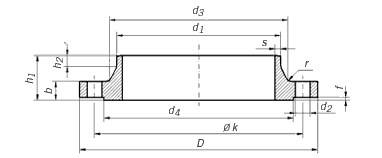

管子 | 法兰 | 脖子 | 抬起的脸 | 螺丝 | 法兰的重量 (7,85 kg/dm3) |
||||||||||||
评分 直径 |
D1 | d | b | k | H1 | D3 | s | r | H2 | D4 | F | 数字 | 线 | D2 | 公斤 | ||
ISO系列1 | DIN系列2 | ||||||||||||||||
15 | - | 20 | 95 | 14 | 65 | 35 | 30 | 2 | 4 | 6 | 45 | 2 | 4 | m 12 | 14 | 0,648 | |
21,3 | - | 32 | |||||||||||||||
20 | - | 25 | 105 | 16 | 75 | 38 | 38 | 2,3 | 4 | 6 | 58 | 2 | 4 | m 12 | 14 | 0,952 | |
26,9 | - | 40 | |||||||||||||||
25 | - | 30 | 115 | 16 | 85 | 38 | 42 | 2,6 | 4 | 6 | 68 | 2 | 4 | m 12 | 14 | 1,14 | |
33,7 | - | 45 | |||||||||||||||
32 | - | 38 | 140 | 16 | 100 | 40 | 52 | 2,6 | 6 | 6 | 78 | 2 | 4 | M 16 | 18 | 1,69 | |
42,4 | - | 56 | |||||||||||||||
40 | - | 44,5 | 150 | 16 | 110 | 42 | 60 | 2,6 | 6 | 7 | 88 | 3 | 4 | M 16 | 18 | 1,86 | |
48,3 | - | 64 | |||||||||||||||
50 | - | 57 | 165 | 18 | 125 | 45 | 72 | 2,9 | 6 | 8 | 102 | 3 | 4 | M 16 | 18 | 2,53 | |
60,3 | - | 75 | |||||||||||||||
65 | 76,1 | - | 185 | 18 | 145 | 45 | 90 | 2,9 | 6 | 10 | 122 | 3 | 4 | M 16 | 18 | 3,06 | |
80 | 88,9 | - | 200 | 20 | 160 | 50 | 105 | 3,2 | 8 | 10 | 138 | 3 | 8 | M 16 | 18 | 3,7 | |
100 | - | 108 | 220 | 20 | 180 | 52 | 125 | 3,6 | 8 | 12 | 158 | 3 | 8 | M 16 | 18 | 4,62 | |
114,3 | - | 131 | |||||||||||||||
125 | - | 133 | 250 | 22 | 210 | 55 | 150 | 4 | 8 | 12 | 188 | 3 | 8 | M 16 | 18 | 6,3 | |
139,7 | - | 156 | |||||||||||||||
150 | - | 159 | 285 | 22 | 240 | 55 | 175 | 4,5 | 10 | 12 | 212 | 3 | 8 | m 20 | 22 | 7,75 | |
168,3 | - | 184 | |||||||||||||||
200 | 219,1 | - | 340 | 24 | 295 | 62 | 235 | 5,9 | 10 | 16 | 268 | 3 | 8 | m 20 | 22 | 11,3 | |
250 | - | 267 | 395 | 26 | 350 | 68 | 285 | 6,3 | 12 | 16 | 320 | 3 | 12 | m 20 | 22 | 14,7 | |
273 | - | 292 | |||||||||||||||
300 | 323,9 | - | 445 | 26 | 400 | 68 | 344 | 7,1 | 12 | 16 | 370 | 4 | 12 | m 20 | 22 | 17,4 | |
350 | 355,6 | - | 505 | 26 | 460 | 68 | 385 | 7,1 | 12 | 16 | 430 | 4 | 16 | m 20 | 22 | 23,6 | |
- | 368 | 21,6 | |||||||||||||||
400 | 406,4 | - | 565 | 26 | 515 | 72 | 440 | 7,1 | 12 | 16 | 482 | 4 | 16 | M 24 | 26 | 28,6 | |
- | 419 | 26,2 | |||||||||||||||
(450) | 457 | - | 615 | 28 | 565 | 72 | 488 | 7,1 | 12 | 16 | 532 | 4 | 20 | M 24 | 26 | 31,5 | |
500 | 508 | - | 670 | 28 | 620 | 75 | 542 | 7,1 | 12 | 16 | 585 | 4 | 20 | M 24 | 26 | 38,1 | |
600 | 610 | - | 780 | 28 | 725 | 80 | 642 | 7,1 | 12 | 18 | 685 | 5 | 20 | M 27 | 30 | 44,6 | |
700 | 711 | - | 895 | 30 | 840 | 80 | 745 | 8 | 12 | 18 | 800 | 5 | 24 | M 27 | 30 | 62,4 | |
800 | 813 | - | 1015 | 32 | 950 | 90 | 850 | 8 | 12 | 18 | 905 | 5 | 24 | M 30 | 33 | 84,1 | |
900 | 914 | - | 1115 | 34 | 1050 | 95 | 950 | 10 | 12 | 20 | 1005 | 5 | 28 | M 30 | 33 | 98,5 | |
1000 | 1016 | - | 1230 | 34 | 1160 | 95 | 1052 | 10 | 16 | 20 | 1110 | 5 | 28 | M 33 | 36 | 115 | |
1200 | 1220 | - | 1455 | 38 | 1380 | 115 | 1255 | 11 | 16 | 25 | 1330 | 5 | 32 | M 36 | 39 | 182 | |
1400 | 1420 | - | 1675年 | 42 | 1590年 | 120 | 1460 | 12 | 16 | 25 | 1535年 | 5 | 36 | M 39 | 42 | 248 | |
1600 | 1620年 | - | 1915年 | 46 | 1820年 | 130 | 1665年 | 14 | 16 | 25 | 1760年 | 5 | 40 | M 45 | 48 | 347 | |
1800 | 1820年 | - | 2115 | 50 | 2020 | 140 | 1868年 | 15 | 16 | 30 | 1960年 | 5 | 44 | M 45 | 48 | 430 | |
2000 | 2020 | - | 2325 | 54 | 2230 | 150 | 2072 | 16 | 16 | 30 | 2170 | 5 | 48 | M 45 | 48 | 539 | |
2200 | 2220 | - | 2550 | 58 | 2440 | 160 | 2275 | 18 | 18 | 35 | 2370 | 6 | 52 | M 52 | 56 | 658 | |
2400 | 2420 | - | 2760 | 62 | 2650 | 170 | 2478 | 20 | 18 | 35 | 2570 | 6 | 56 | M 52 | 56 | 825 | |
2600 | 2620 | - | 2960 | 66 | 2850 | 180 | 2680 | 22 | 18 | 40 | 2780 | 6 | 60 | M 52 | 56 | 979 | |
2800 | 2820 | - | 3180 | 70 | 3070 | 190 | 2882 | 22 | 18 | 40 | 3000 | 6 | 64 | M 52 | 56 | 1156 | |
3000 | 3020 | - | 3405 | 75 | 3290 | 200 | 3085 | 24 | 18 | 45 | 3210 | 6 | 68 | M 56 | 62 | 1402 |
这焊接颈部法兰是当前可用的固有结构价值的最佳设计的对接焊接法兰。
在下面,您将找到每种类型的简短描述和定义,并以详细的图像完成。
