DIN2566 PN10 / PN16螺纹法兰制造商用品DIN2566 PN10 / PN16螺纹法兰,DIN2566 PN10 / PN16螺纹钢螺钉法兰在锻造钢,不锈钢,碳钢:C22.8,RST37.2,S235JR,P235GH,P245GH,P250GH,ASTM A105,ASTM A105,ASTM A182 F304(1.4306),F304L(1.4307),F316(1.4404),F316L(1.4404),F321(1.4541)等。

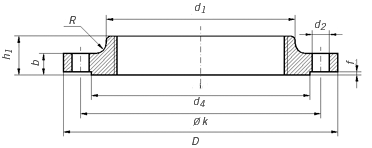

DIN2566 PN10 / PN16螺纹法兰的尺寸和重量
评分为 直径 |
D1 | 法兰罪孽 | 脖子 | 抬起面 | 螺丝 方面 |
法兰的重量 (7,85 kg / dm3) |
|||||||
线 | D. | B. | K. | H1. | D3 | D4 | F | 数字 | 线 | D2 | 公斤 | ||
15. | 21,3 | r 1/2 | 95. | 14. | 65. | 20. | 35 | 45. | 2 | 4. | M 12. | 14. | 0,613 |
20. | 26,9. | r 3/4 | 105. | 16. | 75. | 24. | 45. | 58. | 2 | 4. | M 12. | 14. | 0,91 |
25. | 33,7. | r 1 | 115. | 16. | 85. | 24. | 52. | 68. | 2 | 4. | M 12. | 14. | 1,1 |
32. | 42,4 | R 1 1/4 | 140. | 16. | 100. | 26. | 60. | 78. | 2 | 4. | M 16. | 18. | 1,6 |
40 | 48,3 | r 1 1/2 | 150. | 16. | 110. | 26. | 70 | 88. | 3. | 4. | M 16. | 18. | 1,78 |
50. | 60,3 | r 2. | 165. | 18. | 125. | 28. | 85. | 102. | 3. | 4. | M 16. | 18. | 2,43 |
65. | 76,1. | r 2 1/2 | 185. | 18. | 145. | 32. | 105. | 122. | 3. | 4. | M 16. | 18. | 3,18. |
80 | 88,9. | r 3. | 200. | 20. | 160. | 34. | 118. | 138. | 3. | 8. | M 16. | 18. | 4,12. |
100. | 114,3. | r 4. | 220 | 20. | 180. | 38. | 140. | 158. | 3. | 8. | M 16. | 18. | 4,47 |
125. | 139,7. | r 5. | 250. | 22. | 210. | 40 | 168. | 188. | 3. | 8. | M 16. | 18. | 6,13. |
150. | 165,1. | r 6. | 285. | 22. | 240. | 44. | 195 | 212. | 3. | 8. | M 20. | 22. | 7,92 |
下面您会发现每种类型的简短描述和定义,用详细的图像完成。
