常用类型的管道法兰面

法兰为连接管道提供必要的连接。面是凸缘的配合面。

采用不同类型的法兰面作为接触面,以固定密封垫片材料。ASME B16.5和B16.47定义了各种类型的法兰面,包括凸起面、尺寸相同的大的外凸面和内凸面,以提供相对较大的接触面积。

法兰面必须足够光滑,以确保螺栓法兰的紧密、无泄漏密封。法兰面

最常用的类型是:

这些标准所涵盖的其他法兰面包括大的和小的舌槽面,以及专门用于环接头型金属垫圈的环接头面。

凸面(RF)

凸面法兰是应用最广泛的法兰类型,易于识别。

凸面高度

之所以称为凸起面,是因为垫圈凸起在螺栓圆面上1/16”到1/4”的上方。这种面型允许广泛组合使用垫圈设计,包括平面环片类型和金属复合材料,如螺旋缠绕和双夹套类型。

射频法兰的目的是将更多的压力集中在更小的垫片区域,从而增加接头的压力遏制能力。

平面(FF)

平面(全面)法兰具有与螺栓圆面在同一平面上的垫圈面。

使用平面法兰的应用通常是配套法兰或法兰配件由铸件制成的应用。

平面法兰绝对不能用螺栓固定在凸起面法兰上。在将平面铸铁法兰与碳钢法兰连接时,必须拆除碳钢法兰上的凸起面,并要求安装全面垫圈。平面法兰用于泵面或玻璃纤维法兰上,压缩垫片的扭矩会损坏法兰体,有时在机械设备上发现铸铁法兰,由于铸铁的脆性特性,可能会引起并发症。锻造钢平面法兰经常发现150#和300#等级。

平面法兰具有与螺栓圆面在同一平面上的垫圈表面。使用平面法兰的应用通常是配套法兰或法兰配件由铸件制成的应用。

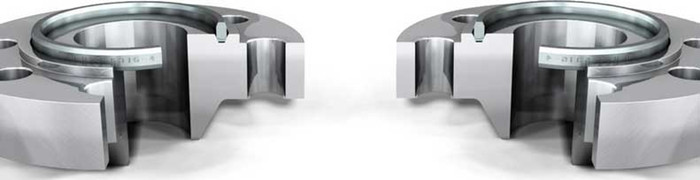

环形接头(环连接面)

环形连接法兰通常用于800°F(427°C)以上的高压(600级和更高额定值)和高温服务。

RTJ法兰在其表面有凹槽。RTJ法兰可以有一个凸起的面,其中加工有环形槽。这个凸起的表面不作为密封装置的任何一部分。对于用环形垫圈密封的RTJ法兰,连接和紧固法兰的凸起面可以相互接触。在这种情况下,被压缩的垫片将不会承受超出螺栓张力的额外载荷,振动和运动不能进一步压碎垫片和减少连接张力。

环型接头(RTJ)被认为是管道设计中最有效的法兰。而不是使用垫圈之间的连接法兰,RTJ有一个深沟的环共享周围的面。

环形垫圈必须用在这种法兰上。环型连接垫片是金属密封圈,适用于高压和高温应用。

应用最多的环有:

1.R-Oval型符合ASME B16.20
原汁原味的金属环接头。用于圆底槽法兰,但也可用于后来的平底槽法兰。适用于ASME B16.5 150 - 2500级法兰。

2.r -八角型符合ASME B16.20
在原来的椭圆形设计上的改进设计。然而,这些只能用于平底槽法兰。适用于ASME B16.5 150 - 2500级法兰。

八角形截面比椭圆形截面具有更高的密封效率,是首选的垫圈。但老式圆底槽只能采用椭圆形截面。较新的平底槽设计将接受椭圆形或八角形截面。

环接头凹槽上的密封面必须光滑到63微英寸,不得有不良的隆起、工具或颤振痕迹。当施加压缩力时,它们通过初始线接触或楔入动作密封。密封圈的硬度应始终小于法兰的硬度。

根据ASME B16.5额定压力,R型环型接头的密封压力最高可达6250 psi,最高可达5000 psi。

企口(T&G)

这种类型的法兰必须匹配。一个法兰面上有一个凸起的环(舌)加工到法兰面上,而配套法兰上有一个相应的凹(槽)加工到它的表面。


这些面通常可以在泵盖和阀盖上找到

大型和小型的舌槽面都是标准化的。它们与公型和母型的不同之处在于,舌型和槽型的内径不延伸到法兰底座,因此保留了其内径和外径上的垫圈。

舌槽接头还有一个优点,即它们是自对准的,并充当粘合剂的贮存器。丝巾接头保持加载轴与接头一致,不需要重大的加工操作。

男性和女性(M&F)

这种类型的法兰也必须匹配。一个法兰面有一个超出正常法兰面的面积(公)。

另一个法兰或配合法兰有一个匹配的凹口(内凸)加工成它的表面。定制的公面和母面通常在热交换器外壳上用于通道和覆盖法兰。女性的脸和男性的脸是光滑的完成。母面的外径起定位和保留垫圈的作用。

优点:

更好的密封性能,更精确的定位和精确的压缩密封材料,利用其他,更适合的密封和专业的密封材料。

缺点:

对于阀门、法兰和密封材料来说,普通凸起面要常见得多,而且是现成的。另一个复杂性是一些严格的规则必须应用到管道设计中。

密封件和温度计套管上的RTJ、FF和RF法兰的区别是什么?

凸起的表面,RF,是我们的第三方密封和温度计套管的标准工艺连接。两者都可选择RTJ和FF型法兰连接。凸面(RF)是工艺装置应用中最常见的类型。

法兰的垫片表面凸起在螺栓圆面上。环型接头(RTJ)也可以有一个凸起的垫圈面,不同的是在这个面加工的环槽。

这个槽将容纳一个用于法兰配合的钢圈垫圈。平面(FF)法兰具有与螺栓圆面在同一平面上的垫圈表面。

这三种法兰类型之间都不能互换,即RTJ法兰不能与RF法兰匹配。
