AWWA级F-Ring和盲法兰

AWWA级F环和盲法兰

AWWA级F环和盲法兰

笔记:

  1. 环形法兰可提供覆盖的或客户规格的逆转。
  2. 螺栓孔的直径均为比螺栓的标称直径更大的直径钻1/8英寸,除了直径大于84英寸的凸缘,应钻3/16英寸,比螺栓的标称直径大。
  3. 钻孔与ANSI / ASME B16.1 125 LB和B16.5 150 LB图案相同。
  4. 跳过的法兰横穿透露来容纳绝缘体。
  5. AWWA建议使用抛光头组件作为盲法兰的交替,尺寸超过72英寸的标称。
  6. AWWA C207-01 B类和D枢纽法兰与行业标准125级轻量级法兰相同。

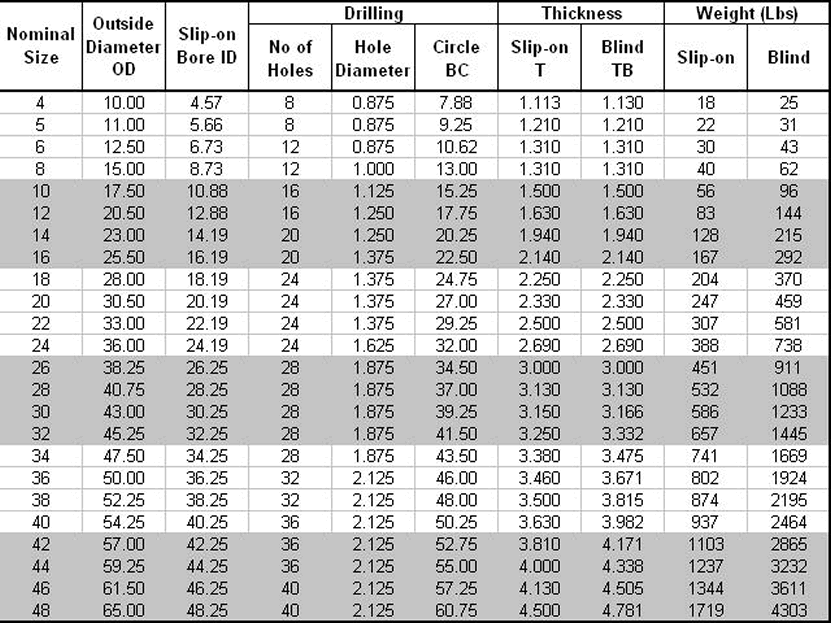

Awwa法兰图表和图纸

这些公差是ANSI B16.5和AWWA C207-01秒的一部分。4.2除非另有说明。
Awwa环法兰
