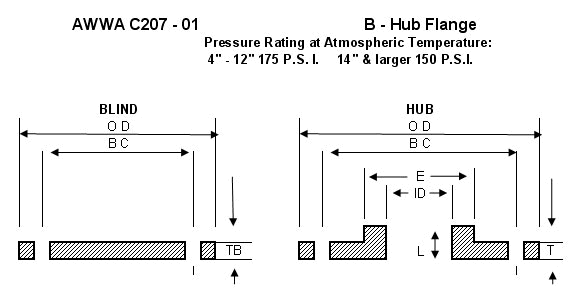

AWWA b级枢纽和盲板法兰

AWWA b级轮毂和盲法兰
AWWA b级轮毂和盲法兰
AWWA b级轮毂和盲法兰
注意:
1.根据客户要求,可提供环法兰上镗或反镗。
2.螺栓孔的钻孔直径应比螺栓的公称直径大1/8英寸,除非法兰直径大于84英寸,其钻孔直径应比螺栓的公称直径大3/16英寸。
3.采用ANSI/ASME B16.1 125磅和B16.5 150磅的钻井模式。
4.可提供超钻的法兰,以适应绝缘体。
5.AWWA建议使用碟形封头组件作为盲板法兰的替代品,尺寸大于72英寸公称通径。
6.B级和D级轮毂法兰与工业标准125级轻量法兰相同。

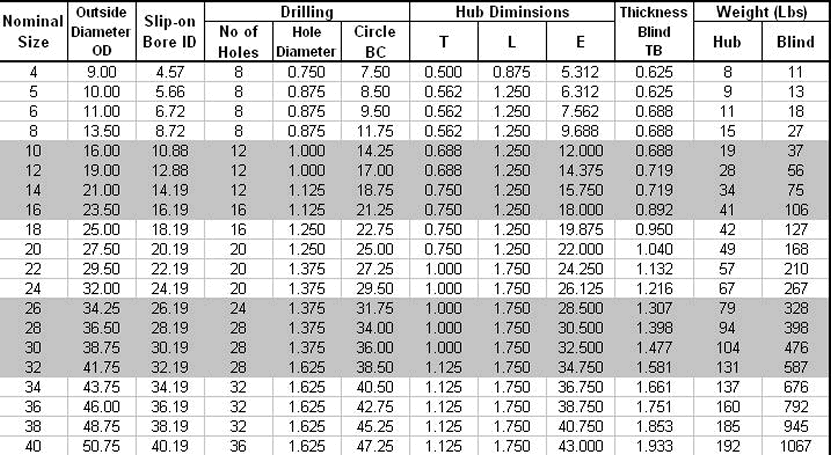

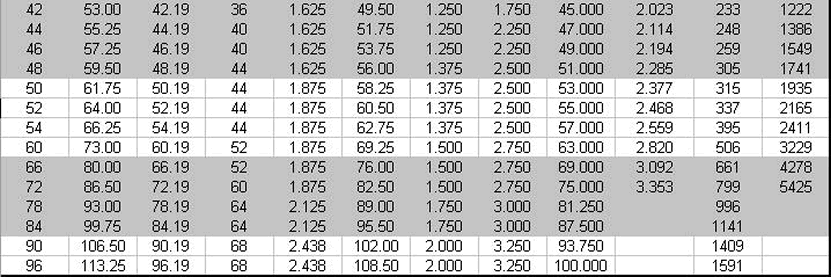

美国自来水厂协会(AWWA法兰图表和图纸

除非另有说明,这些公差是ANSI B16.5和AWWA C207-01第4.2节的一部分。
美国自来水厂协会(AWWA环法兰
