ASTM A53标准规格

ASTM A53黑色和热浸镀锌,焊接和无缝管的标准规范

ASTM A53 / A53M标准涵盖NPS 1/8至NPS 26的无缝和焊接黑色和热镀锌钢管。

本标准所列的钢必须是平炉、碱性氧或电炉加工的,并且必须具有以下化学要求:碳、锰、磷、硫、铜、镍、铬、钼和钒。油管应经过无缝或焊接工艺。应进行拉伸、弯曲和压扁试验,以确保其必须符合标准的力学性能。应进行水压试验,焊缝或管体不得有渗漏。应进行无损电气检测,以确保管道的满容积必须符合标准。买方有权进行本规范中规定的任何检查和测试,以确保管道符合规定的要求。

1.1本规范包括NPS 1/8至NPS 26 [dn6至dn650](注1)的无缝及焊接黑色镀锌钢管和热镀锌钢管,包括在内,公称壁厚(注2)见表X2.2和表X2.3。允许配置其他尺寸的管道,只要这种管道符合本规范的所有其他要求。本公司提供可选性质的补充要求,并仅在买方指定时适用。
注1:在本规范中,无量纲指标NPS(公称管道尺寸)[DN(公称直径)]已取代传统术语“公称直径”、“尺寸”和“公称尺寸”。
注2:“公称壁厚”一词是为了方便命名而指定的,仅存在于名称上,用于与实际壁厚区分,实际壁厚可能高于或低于公称壁厚。

1.2本规范包括以下型号和等级:
1.2.1 A级对接焊连续焊f型炉
1.2.2 e型电阻焊接,A级和B级
1.2.3 s型无缝管,A级和B级。

注3 -管道类型的定义见附录X1。
1.3根据本规范订购的管道用于机械和压力应用,也可用于蒸汽、水、煤气和空气管道的普通用途。适用于焊接,也适用于卷绕、弯曲、翻边等成型作业,但须符合以下条件:
1.3.1 F型不用于翻边。
1.3.2若需S型或E型卷材密卷或冷弯时,优先选用A级卷材;但是,这并不意味着禁止B级管的冷弯。
1.3.3 E型可根据制造商的要求进行无膨胀或冷膨胀。

以国际单位制单位或英寸磅单位表示的数值应分别视为标准。每个系统中所述的值可能不是完全等价的;因此,每个系统应使用独立于其他系统。结合两个系统的值可能导致不符合标准。
1.5以下的预防警告仅适用于测试方法部分,即本规范的第7、8、9、13、14和15节:本标准并不旨在解决与其使用相关的所有安全问题。本标准的使用者有责任在使用前建立适当的安全和健康做法,并确定法规要求的适用性。
1.6本规范的文本包含注释或脚注,或两者都包含,以提供解释性材料。这些说明和脚注,不包括表格和数字中的说明和脚注,不包含任何强制性要求。

本摘要是对参考标准的简要总结。它只是信息,而不是标准的官方部分;标准的使用和应用必须参考标准本身的全文。ASTM不作出任何明示或暗示的保证,也不作出任何声明,说明本摘要的内容是准确的、完整的或最新的。

范围

1.1 ASTM A53 / A53M标准规范涵盖NPS 1/8至NPS 48 [dn6至dn1200](注2)中用于高温用途(注1)的无缝碳钢管,标称(平均)壁厚为ASME B 36.10M。允许配置其他尺寸的管道,只要这种管道符合本规范的所有其他要求。根据本规范订购的管道应适用于弯曲、翻边和类似的成形操作,并适用于焊接。当钢要焊接时,假定焊接程序适合钢的等级,并将使用预期的用途或服务。
注1:建议考虑可能的石墨化。
注2:在本标准中,无量纲指示器NPS(公称管道尺寸)[DN(公称直径)]已取代“公称直径”、“尺寸”和“公称尺寸”等传统术语。
对于用于要求更高等级管道的应用的无缝管,提供了可选性质的补充要求。这些补充要求要求进行额外测试,如有需要,应在订单中予以说明。
以国际单位制单位或英寸磅单位表示的数值分别被视为标准。每个系统中所述的值可能不是完全等价的;因此,每个系统应使用独立于其他系统。结合两个系统的值可能导致不符合标准。
1.4以下的预防警告仅适用于测试方法部分,本规范的第11、12和13节:本标准并不旨在解决与其使用相关的所有安全问题。本标准的使用者有责任在使用前建立适当的安全和健康做法,并确定法规限制的适用性。

类型及等级:
f型炉对接焊,连续焊A级,
e型电阻焊接,A级和B级
s型无缝管,A级和B级。

本规范包括高温应用用无缝碳素钢管
尺寸(无缝):1/2″NB - 60″NB
尺寸(ERW): 1/2″NB - 24″
尺寸(SAW): 16″NB - 100″NB

可选壁厚:
附表20 -附表XXS(按要求加重)厚度可达250毫米。

额外的测试:
NACE MR0175, NACE TM0177, NACE TM0284, HIC测试,SSC测试,H2服务,IBR等。

化学要求
元素 类型的年代
(无缝)
E型 F型
(电-
电阻焊接)
(炉-
焊管)
一个年级 乙级 一个年级 乙级 一个年级
碳马克斯。% 0.25 0.30 0.25 0.30 0.3
锰% 0.95 1.2 0.95 1.2 1.2
磷,马克斯。% 0.05 0.05 0.05 0.05 0.05
硫磺,马克斯。% 0.045 0.045 0.045 0.045 0.045
铜、最大% 0.40 0.40 0.40 0.40 0.4
镍,马克斯。% 0.40 0.40 0.40 0.40 0.4
铬,马克斯。% 0.40 0.40 0.40 0.40 0.4
钼,马克斯。% 0.15 0.15 0.15 0.15 0.15
钒,马克斯。% 0.08 0.08 0.08 0.08 0.08
热浸镀锌:

制定热镀锌管道内外镀锌标准。涂层重量不得平均低于每平方英尺1.8盎司,不得低于每平方英尺1.6盎司。

允许的壁厚变化

任何点上的最小壁厚不得超过规定的公称壁厚的12.5%。

每英尺允许的重量变化

正负10%

允许的外径变化

任何一点的外径不应与规定的标准相差超过:

适用于nps1.1 /2和更小尺寸 适用于nps2及更大尺寸
1/64” “在1/32 1% 1%以下
抗拉要求
无缝和电阻焊接 无缝
一个年级 乙级
抗拉强度,最小,psi 48000年 60000年 45000年
屈服强度,最小,psi 30000年 35000年 25000年
所需的测试数量

无缝和电阻焊接-在每批次500个长度或一个尺寸以下的一段管道上进行弯曲、压扁、拉伸。连续焊-弯曲,压平,拉伸

NPS 1 1/2 &更小 nps2及以上
1 / 25吨 1 / 50吨
水压试验

规定了平头管和螺纹管及耦合管的静水压检验试验压力。对于所有尺寸的无缝管和电阻焊管,静液压力应保持不小于5秒。

指定的机械试验

拉伸试验-横向要求在ERW为NPS 8和更大。发送测试(冷)- STD和XS-NPS 2及XXS-NPS 1 1/4及以下。

弯曲度 芯棒直径
适用于普通A53使用 90 12 × nom dia。的管
用于密卷 180 8 × nom dia。的管

压平测试- NPS 2和更大的STD和XS。(XXS管道不需要)

长度

标准体重

  • 单随机- 16 ' - 22 '。5%可能是接头。如果Plain Ends - 5%可能是12 ' - 16 '。
  • 双随机-最短长度22 ',最小平均订单35 '。

特浓和双份特浓

  • 单随机- 12 ' -22 '。5%可能是6 ' - 12 '。
  • 双随机(XS和打火机)-最短长度22 ',最小平均订单35 '。
  • 长度大于单随机,壁厚大于XS须协商。
每个长度上都需要标记

(在捆绑管道的情况下,每个捆绑上的标签)

一般信息

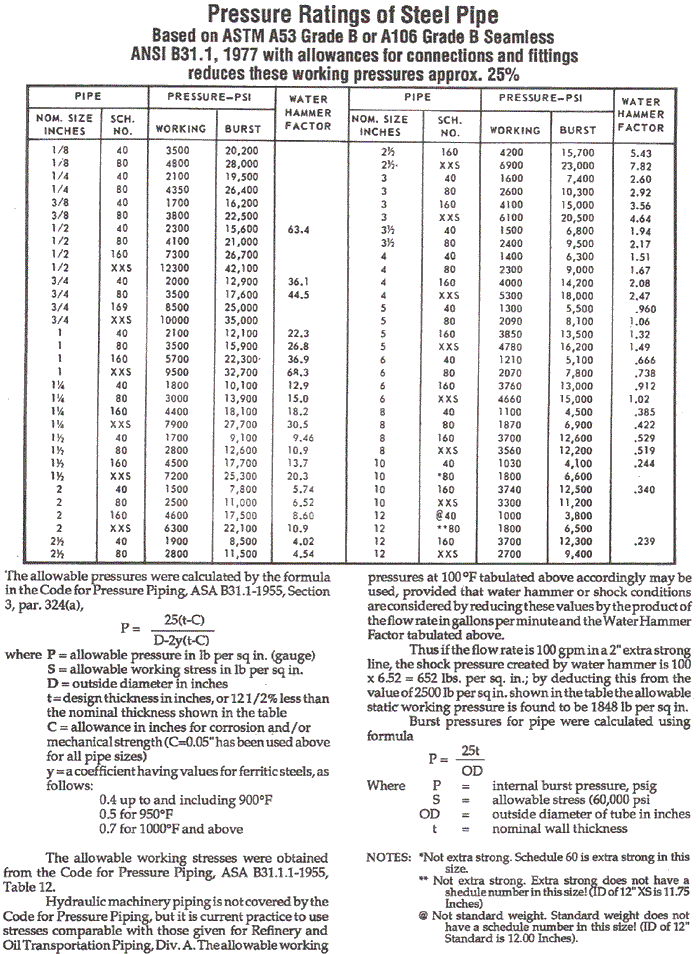

astm A53级B级A106级B级无缝钢管的压力等级
  • 联轴器-应用处理紧密。联轴节,2″和较小的直丝锥,其他尺寸的锥形丝锥。
  • 螺纹保护-适用于管道4″及更大。
  • 结束表面处理(除非另有说明)-STD或XS,或壁厚小于0.500英寸。(不包括XXS):普通和斜角
  • 所有XXS和壁厚超过0.500英寸。:平头方形切割。

354manbetx 规范、标准和标识

焊接钢管(用焊缝制造的钢管)是由平板制成的管状产品,称为骨架,形成,弯曲并准备焊接。
