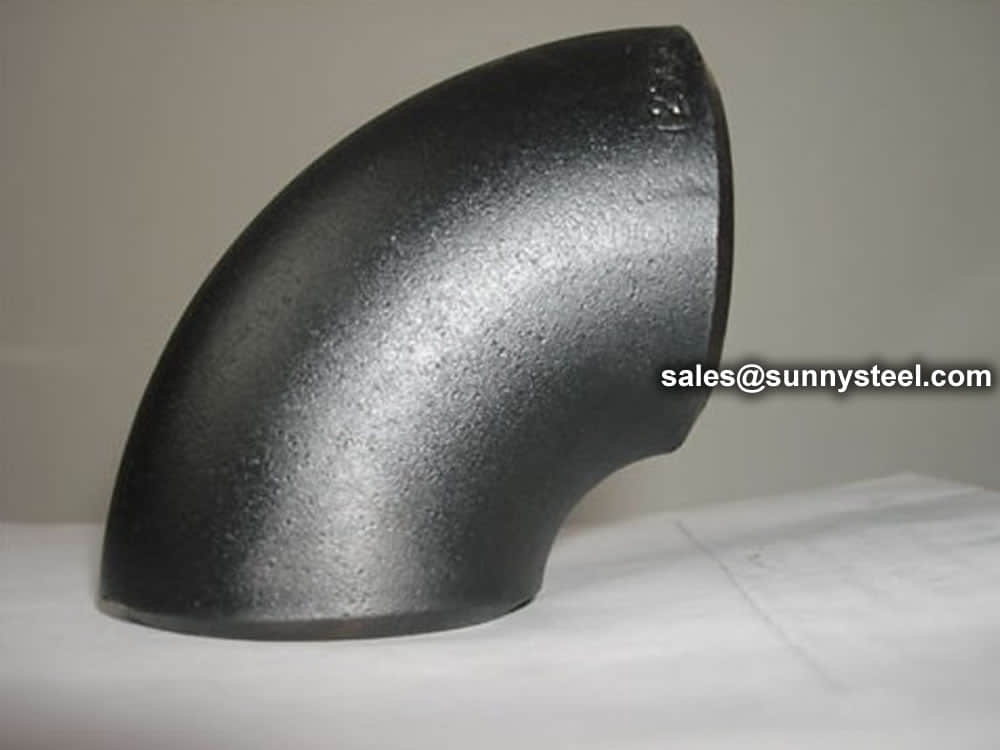

ASTM A420/A420M规范涵盖用于低温压力管道和压力容器的无缝和焊接结构的锻碳钢和合金钢管件。狗万滚球官网材料应由添加了填充金属的锻件、棒材、板材、无缝或熔焊管产品组成,并应采用平炉、碱性氧或电炉工艺生产。锻造或成形操作应通过以下一种或两种或多种程序的组合来完成:锤击、压制、穿孔、挤压、镦粗、加工、弯曲、熔焊或机械加工。所有焊接应在奥氏体化热处理之前完成,奥氏体化热处理应在正火、正火回火、退火或调质条件下进行。钢试样应符合化学成分、抗拉强度、屈服强度、伸长率、壁厚和夏比v型缺口冲击值的要求。所有熔焊对接接头都应进行射线检查,而本规范不要求对接头进行水压试验。按尺寸标准制造的零件应允许进行补焊。
元素 | WPL6, % | WPL9, % | WPL3, % | WPL8, % |
碳(C) | ≤0.30 | ≤0.20 | ≤0.20 | ≤0.13 |
锰(Mn) | 0.50 - -1.35 | 0.40 - -1.06 | 0.31 - -0.64 | ≤0.90 |
磷(P) | ≤0.035 | ≤0.030 | ≤0.05 | ≤0.030 |
硫[S] | ≤0.040 | ≤0.030 | ≤0.05 | ≤0.030 |
硅(Si) | 0.15 - -0.40 | … | 0.13 - -0.37 | 0.13 - -0.37 |
镍(镍) | ≤0.40 | 1.60 - -2.24 | 3.2 - -3.8 | 8.4 - -9.6 |
铬[Cr] | ≤0.30 | … | … | … |
钼(Mo) | ≤0.12 | … | … | … |
铜(铜) | ≤0.40 | 0.75 - -1.25 | … | … |
铌(Cb) | ≤0.02 | … | … | … |
钒(V) | ≤0.08 | … | … | … |
*对于等级WPL6,在热分析和产品分析中,铌的含量上限可分别提高至0.05%和0.06%。
*由板材或锻件制成的WPL3配件锰含量最高可达0.90%。
*由板材制成的WPL8配件最多可含0.98%的锰。
Astm a420 / a420m | 抗拉强度,最小。 | 屈服强度,最小。 | 伸长率%,min | |||
年级 | ksi | MPa | ksi | MPa | 纵向 | 横向 |
WPL6 | 65 - 95 | 415 - 655 | 35 | 240 | 22 | 12 |
WPL9 | 63 - 88 | 435 - 610 | 46 | 315 | 20. | … |
WPL3 | 65 - 90 | 450 - 620 | 35 | 240 | 22 | 14 |
WPL8 | 100 - 125 | 690 - 865 | 75 | 515 | 16 | … |
*所有伸长率值均以标准圆形试样或小比例试样为基础,在4d中最小%。

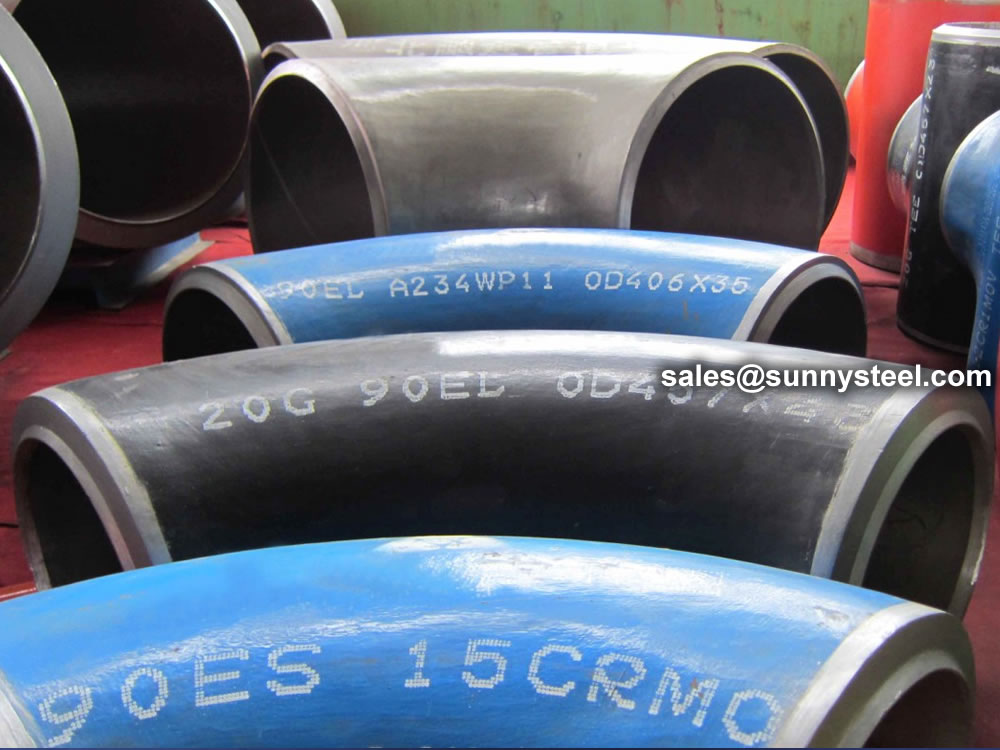

ASTM A234是适用于中高温环境的碳钢和合金钢材料的钢管配件的标准规范。
