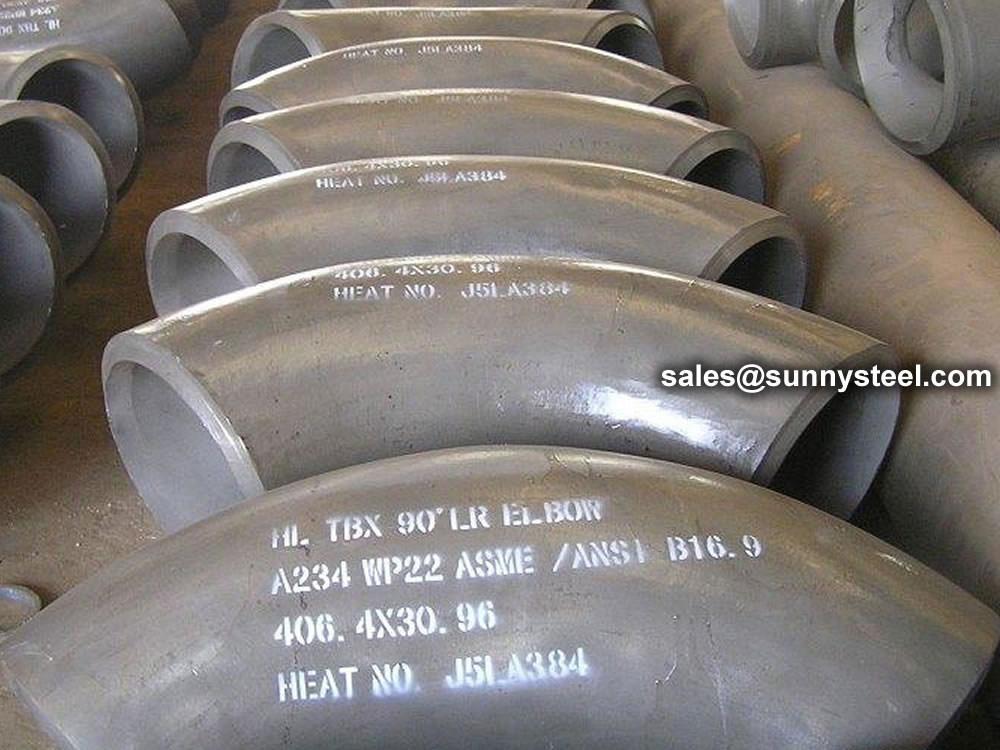

ASTM A234 WP22肘部

ASTM A234 WP22肘部对接焊配件由低合金钢与ASTM A234所指定的名称。

ASTM A234 WP22肘部

ASTM A234 WP22手肘是设计用于在高温和高压管道系统应用中,尤其是在石油和天然气、化学处理和发电行业。

ASTM A234 WP22肘部可用在各种大小,时间表,和角度。他们有一个90度的弯,结束有一个斜边,以确保适当的焊接。肘部提供一个光滑,逐步改变方向,这有助于减少湍流和管道系统的压降。

ASTM A234 WP22肘部的材料组成包括低合金钢的铬和钼。这种组合的元素提供了出色的耐腐蚀、耐高温和高压环境。

ASTM A234 WP22肘部的力学性能包括抗拉强度高,抗冲击性好,和良好的延性。这些特性使其适用于要求高可靠性的应用程序是必需的。

ASTM A234 WP22肘

ASTM A234 WP22肘部的应用包括:

  1. 石油和天然气行业:它们是用于管道运输的原油、天然气和石油产品。
  2. 化学加工工业:它们用于管道输送腐蚀性液体或气体在高温和压力。
  3. 发电:它们用于锅炉、蒸汽管道、和其他高温,高压系统。

总之,ASTM A234 WP22肘部对接焊配件,提供一个光滑的管道系统中方向的变化。它们由低合金钢和被设计成能抵抗高温和高压的环境。他们发现应用于石油和天然气,化学处理和发电行业。

钼含量为0.9 -1.1%的成分使这个年级具体。这个年级有抗拉强度380 mpa和最小屈服强度585 mpa的最小值。

钢弯管材料规范

材料 钢管 肘部配件
碳钢 A106 Gr一 A234 Gr水渍险
A106 Gr B A234 Gr由
A106 Gr C A234 Gr女警官
碳钢、合金、高温 A335 Gr P1 A234 Gr WP1
A335 Gr侯 A234 Gr WP11
A335 Gr P12 A234 Gr WP12
A335 Gr第22位 A234 Gr WP22
A335 Gr P5 A234 Gr WP5
A335 Gr票数 A234 Gr WP9
碳钢合金低温 澳大利亚Gr 6 A420 Gr WPL6
澳大利亚Gr 3 A420 Gr WPL3

ASTM / ASME A234由/ A860 - mss - sp - 75 WPHY 42 / 46 / 52 / 56 65/70 / 60 /手肘

低温钢:A420 WPL3 / A420 WPL6手肘

尺寸范围:1/2 56英寸15 - DN 1400毫米(DN), 22.5度,45度,90度,180度

品种分类

碳钢弯头首先分为其曲率半径,可分为长半径弯头和短半径弯头。长半径弯头是指其曲率半径等于管外径的1.5倍,即R = 1.5 d。短半径弯头意味着其曲率半径等于管的外径,即R = 1.0 d。弯管的直径(D,曲率半径R。D也可以用褶皱来表示)。如果有17个水平取决于压力等级,相同的标准在美国管是:Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s,性病,Sch40, Sch60, Sch80s, x;Sch80、Sch100 Sch120, Sch140、Sch160 XXS,最常用的是性病和x。根据弯头的角度,有45°弯头,90°肘部和180°弯头。

曲率半径是多少?

曲率半径曲线的曲率。平面曲线的曲率的定义是旋转的切角点的曲线弧的长度。它被定义为分化,表明曲线偏离直线的程度。曲率曲率半径的倒数。曲率半径主要是用来描述一个点的曲率变化的程度曲线。

技术要求长半径弯头

要求的曲率半径应控制。例如,如果半径是1.5 d,曲率半径必须要求的公差范围内。因为大多数这些管件用于焊接,为了提高焊接的质量,最终将演变成槽,它会保持一定的角度和优势。这个要求是很严格的,边缘的厚度,角度以及偏差范围都是定义。有更多需求的物理维度上长半径弯头管件比。肘部的表面质量和力学性能几乎一样的管。为了便于焊接,长半径弯头应该相同材料制成的管道的连接。

ASTM / ASME A234由/ A860 - mss - sp - 75 WPHY 42 / 46 / 52 / 56 65/70 / 60 /手肘

低温钢:A420 WPL3 / A420 WPL6手肘

尺寸范围:1/2 56英寸15 - DN 1400毫米(DN), 22.5度,45度,90度,180度

品种分类

碳钢弯头首先分为其曲率半径,可分为长半径弯头和短半径弯头。长半径弯头是指其曲率半径等于管外径的1.5倍,即R = 1.5 d。短半径弯头意味着其曲率半径等于管的外径,即R = 1.0 d。弯管的直径(D,曲率半径R。D也可以用褶皱来表示)。如果有17个水平取决于压力等级,相同的标准在美国管是:Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s,性病,Sch40, Sch60, Sch80s, x;Sch80、Sch100 Sch120, Sch140、Sch160 XXS,最常用的是性病和x。根据弯头的角度,有45°弯头,90°肘部和180°弯头。

曲率半径是多少?

曲率半径曲线的曲率。平面曲线的曲率的定义是旋转的切角点的曲线弧的长度。它被定义为分化,表明曲线偏离直线的程度。曲率曲率半径的倒数。曲率半径主要是用来描述一个点的曲率变化的程度曲线。

技术要求长半径弯头

要求的曲率半径应控制。例如,如果半径是1.5 d,曲率半径必须要求的公差范围内。因为大多数这些管件用于焊接,为了提高焊接的质量,最终将演变成槽,它会保持一定的角度和优势。这个要求是很严格的,边缘的厚度,角度以及偏差范围都是定义。有更多需求的物理维度上长半径弯头管件比。肘部的表面质量和力学性能几乎一样的管。为了便于焊接,长半径弯头应该相同材料制成的管道的连接。

A234 WP11配件是什么?

A234 WP11配件能有效被弯曲和焊接。ASME SA 234 wp11形状不同大小的重要不同的管道之间的关联。肘部A234 WP11是这个年级的免费加工适应性,可访问状态栏自动螺丝机的使用。

  • W =可焊/造成
  • P = P合金材料的数量有关
  • B =指最低收益率的材料
下载
A234 WP11配件是什么
下载

化学成分(%)ASTM A234 / A234M

年级 类型 C 如果 年代 P Cr 其他 ob 操作系统 δ5
0.3 0.1分钟 0.058 0.05 0.29 - -1.06 0.4 0.4 0.15 V: 0.06;注:0.02 415 - 585 240年 22 197年
女警官 0.35 0.1分钟 0.058 0.05 0.29 - -1.06 0.4 0.4 0.15 V: 0.06;注:0.02 485 - 655 275年 22 197年
WP1 0.28 0.1 - -0.5 0.045 0.045 0.3 - -0.9 0.44 - -0.65 380 - 550 205年 22 197年
WP12 CL1 0.05 - -0.2 0.6 0.045 0.045 0.3 - -0.8 0.8 - -1.25 0.44 - -0.65 415 - 585 220年 22 197年
CL2 WP12 0.05 - -0.2 0.6 0.045 0.045 0.3 - -0.8 0.8 - -1.25 0.44 - -0.65 485 - 655 275年 22 197年
WP11 CL1 0.05 - -0.15 0.5 - 1 0.03 0.03 0.3 - -0.6 1 - 1.5 0.44 - -0.65 415 - 585 205年 22 197年
CL2 WP11 0.05 - -0.2 0.5 - 1 0.04 0.04 0.3 - -0.8 1 - 1.5 0.44 - -0.65 485 - 655 275年 22 197年
WP11 CL3 0.05 - -0.2 0.5 - 1 0.04 0.04 0.3 - -0.8 1 - 1.5 0.44 - -0.65 520 - 690 310年 22 197年
WP22 CL1 0.05 - -0.15 0.5 0.04 0.04 0.3 - -0.6 1.9 - -2.6 0.87 - -1.13 415 - 585 205年 22 197年
WP22 CL3 0.05 - -0.15 0.5 0.04 0.04 0.3 - -0.6 1.9 - -2.6 0.87 - -1.13 520 - 690 310年 22 197年
WP5 CL1 0.15 0.5 0.03 0.04 0.3 - -0.6 4 - 6 0.44 - -0.65 415 - 585 205年 22 217年
WP5 CL3 0.15 0.5 0.03 0.04 0.3 - -0.6 4 - 6 0.44 - -0.65 520 - 690 310年 22 217年
WP9 CL1 0.15 1 0.03 0.03 0.3 - -0.6 8 - 10 0.9 - -1.1 415 - 585 205年 22 217年
WP9 CL3 0.15 1 0.03 0.03 0.3 - -0.6 8 - 10 0.9 - -1.1 520 - 690 310年 22 217年
WPR 0.2 0.05 0.045 0.4 - -1.06 1.6 - -2.24 435 - 605 315年 22/28 217年
WP91 0.08 - -0.12 0.2 - -0.5 0.01 0.02 0.3 - -0.6 8 - 9.5 0.4 0.85 - -1.05 看到sdandard 585 - 760 415年 20. 248年
WP911 0.09 - -0.13 0.1 - -0.5 0.01 0.02 0.3 - -0.6 8.5 - -10.5 0.4 0.9 - -1.1 看到sdandard 620 - 840 440年 20. 248年

注:

每减少0.01%以下指定C最大,增长0.06% Mn上面指定的最大允许,最多1.35%。

的和铜、镍、铬和钼不得超过1.00%。

铬和钼的总和不得超过0.32%。

最大的碳当量(公元)应当0.50,基于热分析和公式石球= C + Mn / 6 + (Cr +莫+ V) / 5 + (Ni +铜)/ 15。

ASTM A234的机械性能

抗拉要求 女警官,WP11CL2 WP11CL1  WP11CL3
抗拉强度最小,ksi (MPa)
(0.2%或0.5% extension-under-load抵消)
60 - 85
(415 - 585)
70 - 95
(485 - 655)
60 - 85
(415 - 585)
 75-100
(520 - 690)
屈服强度、最小ksi (MPa) 32
[240]
40
[275]
30.
[205]
45
[310]

管道弯头是什么?

钢管弯头(有时也执法弯曲)压力管道系统中一个关键部分是用来改变流体流动方向。它是用来连接两个相同或不同的公称直径管道,并使管道,因此流体方向转向某个方向45度或90度。

钢管的分类肘部

钢管肘部可以通过各种参数后,分类

类型的基于方向角的肘部

根据管道的流体流动方向,肘部可分为不同程度,如45度、90度、180度,这是最常见的肘部。也有60度,120度手肘上一些特殊的管道。这种程度的只是一个表示角的后会改变流体流经弯头说。

根据长度和半径类型的肘部

手肘是分成两组定义流体流动的距离改变方向;到另一端的中心线的脸。这是众所周知的“中心”面对距离,相当于通过肘部的弯曲半径。

如果半径是相同管径(Center-to-Face维直径1.0 X),它叫短半径弯头(SR弯头)通常用于低压和低速管道或紧间隙是主要问题的领域。如果半径大于管径(直径1.5 X Center-to-Face维度)然后我们叫它长半径弯头(LR弯头)用于高压和高流量管道。

管肘最后

长半径弯头和短半径弯头

肘部分为其曲率半径,可分为长半径弯头和短半径弯头。长半径弯头是指外径管的曲率半径等于1.5倍,也就是说,R = 1.5 d。短半径弯头意味着其曲率半径等于管的外径,即R = D, D是弯头的直径和曲率半径R。正常使用的半径的长度有时降低阻力损失或肘部穿,将使用一个较大的弯曲半径的肘部(事实上,这不是叫肘部);当有限制的安装位置,将使用短半径弯头。

当选择一个长半径弯头或短半径弯头?

有两种类型的管道尺寸的安装过程,即管外径和公称尺寸。D, DN,指的是管道的公称尺寸。它不代表管道的内径或管子的外径。这是一个公称尺寸的设计和使用。手肘是肘部和制造方法分为推肘、挤压弯头和焊接斜角弯头。结构长度是1.0 d, 1.5 d, 2.0 d。

目前,有两种标准在中国在这一领域实现:度量和帝国。例如:1.5 d钢制无缝弯头,DN100外径¢108和¢114.3,实际结构长度L152 DN200外径¢219和¢216.3,实际结构L302长度。在使用中,长半径弯头(R = 15 dn):一般来说,应该首选;短半径弯头(R = 1.0 dn):主要应用在有大小是有限的。其高工作压力不应超过0.8倍的长半径弯头相同的规范。

弯头(R = nDN):用于温和的洗涤和动能的媒体在弯曲,可用R = 3 dn, 6 dn, 10 dn, 20 dn。根据不同的生产方法,它分为推肘,挤压弯头和焊接斜角弯头。

推动肘部和挤压肘:常用焊接斜接两肘支在中小型管道与严格的媒体条件:通常用于大型管道与温和的媒体条件下,和弯曲半径不小于公称直径。1.5倍。当斜切斜角弯头的角度大于450,它不应使用剧毒,易燃介质管道、或管道受到机械振动、压力脉动和交变负载由于温度变化。

那么,我们如何购买合格的肘?检测的后弧肘:无缝弯头检测背弧的厚度是一个重要的任务。许多大型管道弯头制造商或严格的工程检查的电弧是必须的。它与管道运行的安全性和稳定性。

每个人都知道,无缝钢管和无缝弯头在压力下,也就是说,当运行压力非常大。在正常情况下,安全系数的无缝弯头的厚度设计和安装了约6倍。例如,219 * 8无缝弯头、管道介质是普通的水,温度通常不高于一百摄氏度,和爆炸所需的压力这样一个无缝弯头大约是300公斤,也就是说,管道内的压力需要达到PN30,无缝弯头会抨击,肘部的操作压力可能是。据估计,最大不会超过PN6.4,当然,通常在PN4.0。随着管道的腐蚀,无缝弯头也将不同程度的腐蚀。为了确保其安全运行,改革的必要性也很棒。

当前进程的无缝弯头将导致背弧变薄的现象。在正常情况下,嘴的壁厚约2毫米薄比弧。常见的厚度和压力不薄,即使背弧变薄。会有太多的安全隐患,因为手肘没有被取代,直到肘部有一个危险的事故。但作为一个严格的项目,什么是不一样的,和管道内的介质也负责任,而不是水。可能有石油或其他杂质,温度高、压力高,背弧的厚度和薄弱的地方决定了无缝弯头的生活。因此,检测背弧的重要性自然是好。测厚仪,直接读取一个点的厚度在肘部。

什么短半径(SR)或长半径(LR)意味着什么?

你会经常听到SR45肘部或LR45手肘。45岁或90指的是对接焊缝接头的弯曲角变化的方向流动。长半径弯头(LR 90肘或LR 45弯头)将有一个弯头管的大小的1.5倍。所以,6英寸90 LR弯曲半径是1.5倍公称管道尺寸。短半径弯头(SR45或SR90)有一个弯头,等于合适的大小,所以6“SR 45的弯曲半径是6“公称管道尺寸。

什么是3 r或3 d弯头管件吗?

首先,条款3 r或3 d是同义的。3 r对接焊缝弯头的弯曲半径是3倍公称管道尺寸。3 r肘比SR或LR拟合平滑。

基于与管类型的肘部

按与管道连接,肘部可以分为对接焊接弯头,承插焊接弯头螺纹弯头

对接焊接弯头

对接焊缝弯头是一个钢铁肘部由热压或锻造。它的连接形式是直接焊接弯头和钢管。对接焊接的肘部有坡,以便易于焊接结束。这种斜可以在大部分的情况下全熔透焊缝。对接焊接的肘部主要用于手肘和更高的压力和温度。

承插焊接弯头

承插焊接弯头也焊接管和配件。与对接焊缝弯头,承插焊接弯头梯形面积。我们可以将管端插入这个区域(SW肘部的直径与管的外径),然后做焊接工作联系在一起。因此,SW肘部的实际直径大于肘直径。

螺纹弯头

螺纹弯头的形状类似于西南肘,除了梯形面积的内表面已被加工成线。更容易安装和移除,有利于管道维修和保养。

基于材料的建筑类型的肘部

不锈钢弯头:304 h ASTM A403 WP Gr。304年,309年,310年,316年,316 l、317 l、321、347、904 l
碳钢弯头:ASTM 234年由、WPBW WPHY 42岁WPHY 46岁WPHY 52岁WPH 60, WPHY 65 & WPHY 70。
低温碳钢弯头:ASTM A420 WPL3, A420 WPL6
合金钢肘:ASTM / ASME / SA 234 Gr。WP - 1, WP 5, WP 9, WP 11日WP 12, WP WP 22日91年
双相钢弯管:ASTM 815, ASME SA 815不成功没有,S31803母材S32205。1.4462材料。
镍合金弯头:ASTM / ASME某人336”2200(200年镍),爹妈2201(201年镍),爹妈4400(蒙乃尔400),爹妈8020(8825合金20/20 CB 3、爹妈铬镍铁合金(825),6600年”(600年铬镍铁合金),6601年”(601年铬镍铁合金),6625年”(625年铬镍铁合金),10276年”(276年HASTELLOY C)

一些其他类型的肘部

除了上述定义肘部有更多类型的肘部不定期使用。其中的一些被定义如下。

减少弯头

一个减少弯头是一种合适的用于连接两个不同大小的管道。减少弯头是所谓的,因为它看起来就像一块减少和肘部合并成一个。减少弯头消除一个管件(减速器)和减少了超过三分之一的焊接。同时,整个电弧直径逐渐减少的减少弯头提供降低流动阻力,减少流湍流的影响和潜在的内部腐蚀。这些特性避免巨大的压力下降。

对很多供应商,这是一个非标准项目产生的高价格和交货时间。使用“正常”肘部与一个单独的减速机是一种选择,如果情况允许。

男性肘管&女性管道弯头

男性管肘部和女性管肘管配件提供流行的流体流动方向改变油管。而男性管弯头是用来连接部分女性圆锥管螺纹管,一个女肘管用于连接部分男性NPT螺纹。这些类型的管配件像男性肘部和女性肘部已专门设计用于仪器仪表、过程控制系统和设备在化工、石油、流体动力、电子和纸浆和造纸植物。

壁厚的肘部

最弱的点在一个肘内半径。ASME B16.9只有标准化中心面对维度和一些“一丝不苟”尺寸公差。壁厚的焊线位置甚至是标准化的,但不是通过其他一个手肘。标准的州的最小公差在12.5%的最低要求壁厚的管道。指定最大公差只有两端的配件。许多供应商的对接焊缝肘部提供一个安排更大的厚度,这样足够的壁厚,形成后,仍然存在。


如何购买管肘?

管道弯头管件配件是一个非常重要。当我们谈论管道弯头,这意味着用一把锋利的弯管的长度。肘管接头配件,广泛应用于各种工业领域在管件。管道弯头经常用于加压应用和可在各种形状和大小不同的应用程序使用。管道弯头是一个配件安装在两个长度的管道或管允许改变方向,通常在90°、45°方向。

某些因素要考虑适当的购买管道弯头。这些因素是:

每个人都知道,管道和无缝弯头在压力下,也就是说,当运行压力非常大。在正常情况下,安全系数的无缝弯头的厚度设计和安装了约6倍。例如,219 * 8无缝弯头、管道介质是普通的水,温度通常不高于一百摄氏度,和爆炸所需的压力这样一个无缝弯头大约是300公斤,也就是说,管道内的压力需要达到PN30,无缝弯头会抨击,肘部的操作压力可能是。据估计,最大不会超过PN6.4,当然,通常在PN4.0。随着管道的腐蚀,无缝弯头也将不同程度的腐蚀。为了确保其安全运行,改革的必要性是伟大的。

管弯头

当前进程的无缝弯头将导致背弧变薄的现象。在正常情况下,嘴的壁厚约2毫米薄比弧。常见的厚度和压力不会瘦即使背弧变薄。有太多的安全隐患,因为手肘没有被取代,直到肘部有一个危险的事故。但作为一个严格的项目,什么是不一样的,和管道内的介质也负责任,而不是水。可能有石油或其他杂质,温度高、压力高,背弧的厚度和薄弱的地方决定了无缝弯头的生活。因此,检测背弧的重要性自然是好。测厚仪,直接读取一个点的厚度在肘部。

检测到肘部的内外直径:例如,检测到肘部的外径尺寸D:数据的上限和下限是引用,和实际测量外径的上限和下限之间的产品是合格的,和不合格的产品超出上限或下限范围。

的壁厚检测肘:使用测厚仪直接读的厚度最薄的肘部的一部分。

检测中心高度的肘:首先测量的外圆弯头的长度。使用这个长度值/ 1.57,获得的价值减去一半的肘部的直径的中心高度手肘。

检测的重量肘:手肘是钢管做的。我们只知道肘肘时的重量,和肘部的大小和弧的手肘。尺寸基本上是相同的。让我们计算弯的背弧的长度:弯管的直径是D,曲率半径为1.5 D,和肘部的背弧的长度(1.5 + 0.5)* D * 2 * 3.14 / 4简化我们可以,1.5倍弯弧长L = D * 3.14。这只是一个估计。中国的价值标准是略小于这个值。背弧的长度L后,钢管的重量的计算公式计算钢管:(Da) * * 0.02466 * L / 1000,(一个是肘部的壁厚),这个重量的单位为公斤,所以我们可以得到碳钢弯头的重量。如果它是一个不锈钢弯头,只是取代0.02466与0.02491。计算出的理论重量就比实际的重量。

肘部的射线照相检验:射线照相检验检测体积肘部的缺陷,如气孔、夹渣、收缩蛀牙和松动。

壁厚的肘部

最弱的点在一个肘内半径。ASME B16.9只有标准化中心面对维度和一些“一丝不苟”尺寸公差。壁厚的焊线位置甚至是标准化的,但不是通过其他一个手肘。标准的州的最小公差在12.5%的最低要求壁厚的管道。指定最大公差只有两端的配件。

许多供应商的对接焊缝弯头(和t恤)提供一个安排更大的厚度,这样足够的壁厚,形成后,仍然存在。

钢管弯头涂层

随着建设质量、寿命和可靠性的钢管肘部高度依赖于所使用的类型和涂层的质量。然而,将涂料应用于管道弯头不仅仅是防止腐蚀,但可以影响流经管道的均匀度和管需要防止污染的内容((如食物或饮用水)。我们提供耐腐蚀涂层钢管弯头,服务我们的涂层服务包括光加油,黑色绘画,领域层,2层或3层PE涂层、热浸镀锌。

ASME B16.9标准涵盖整体尺寸、公差、评级,测试和标记为工厂预制的对接焊的配件在大小NPS 1⁄2 NPS 48 (DN 15通过DN 1200)。

下载

ASME / ANSI B16.9维度

名义上的 外径 90°弯头 45°弯头 180°的回报
管的大小
长半径 短半径 长半径 长半径
(英寸) (毫米) (英寸) 中心的脸 中心的脸 中心的脸 半径 中心到中心 回的脸
(英寸) (英寸) (英寸) (英寸) (英寸) (英寸)
1/2 21.3 0.84 1.5 - - - - - - 5/8 2 1.875
3/4 26.7 1.05 1.125 - - - - - - 7/16 2.25 1.6875
1 33.4 1.315 1.5 1 7/8 3 2.1875
1.25 42.2 1.66 1.875 1.25 1 3.75 2.75
1.5 48.3 1.9 2.25 1.5 1.125 3 4.5 3.25
2 60.3 2.375 3 2 1.375 4 6 4.1875
2.5 73年 2.875 3.75 2.5 1.75 5 7.5 5.1875
3 88.9 3.5 4.5 3 2 6 9 6.25
3.5 101.6 4 5.25 3.5 2.25 7 10.5 7.25
4 114.3 4.5 6 4 2.5 8 12 8.25
5 141.3 5.563 7.5 5 3.125 10 15 10.3125
6 168.3 6.625 9 6 3.75 12 18 12.3125
8 219.1 8.625 12 8 5 12 24 16.3125
10 273.1 10.75 15 10 6.25 15 30. 20.375
12 323.9 12.75 18 12 7.5 18 36 24.375

公差焊接配件

公称管道尺寸NPS 有角公差 有角公差
大小 从角度问 从平面P
½4 0.03 0.06
5到8 0.06 0.12
10到12 0.09 0.19
14到16 0.09 0.25
18到24 0.12 0.38
26到30 0.19 0.38
32到42 0.19 0.5
44到48 0.18 0.75

所有维度给出了英寸。公差是相等的+和-除了如上所述。

  1. 失圆的是绝对值的总和+和-的宽容。
  2. 这种宽容可能不适用在局部区域形成配件增加壁厚必须满足ASME B16.9的设计要求。
  3. 内径和名义壁厚度在结束由买方指定。
  4. 除非另有由买方指定,这些公差适用于名义内径,等于公称外径之间的差异和名义壁厚的两倍。

可以使用ASME B16.9管件管辖的ASME锅炉及压力容器规范(BPVC)以及压力管道的ASME代码。引用压力评级法兰/ ASME B16.5,它们可以被指定为类150年,300年,600年,900年、1500年和2500年。许用压力评级为ASME B16.9管件不得计算为连续无缝管的等效材料按照规则建立的适用部分为压力管道ASME B31代码。

配件的设计

对焊管件的设计了ASME B16.9应当由下列方法之一:(a)中包含的数学分析压力容器或管道代码;(b)证明测试;(c)与水压试验来验证实验应力分析实验结果;(d)详细的应力分析结果评价。

标准标记

一般来说,ASME B16.9管件,应当标明显示以下细节:“商标+年级+材料壁厚+大小+热指数”。例如,“M ASTM A234 WP5 SCH80 6”385”。当使用钢邮票时,应当注意这
评分不够深或锋利的足以导致裂缝或减少以下拟合的最小壁厚的允许的。

材料和制造

ASME B16.9配件可能由一个广泛范围的mateirals覆盖(1)依照ASTM A234碳和低合金钢和ASTM A420;(2)依照ASTM A403奥氏体和双相不锈钢和ASTM A815;(3)依照ASTM B366镍合金;(4)依照ASTM B361铝合金;(5)依照ASTM B363钛合金。

管件尺寸公差按ASME B16.9:

尺寸1/2 " - 48”


标准

管件尺寸指标或标准英语。

因为管件包括管件尺寸几个方面,只能给出最常见的管件尺寸。最适用的版本是90°长半径和45°弯头,虽然90°短半径弯头应用如果有空间太少。180°弯头的功能是改变方向流经180°。同时,LR和SR类型有一个中心维度匹配90°弯头的两倍。这些配件将通常用于furnesses或其他加热或冷却单元。

的一些标准,适用于下面列出了对接焊缝配件。许多组织如ASME、ASTM、ISO,海量存储系统(MSS)中,等有很好对接焊缝配件的开发标准和规范。总是设计师来确保它们适用的公司标准和规范后,如果可用,在设计过程中。

一些广泛使用的管件标准如下:

ASME:美国机械工程师学会
这是一个世界上著名的组织发展的法规和标准。
管件的数量安排从ASME / ANSI B16转椅。ASME / ANSI B16转椅的各种分类标准不同的管道配件如下:

ASTM国际:美国社会检测和材料
这是一个世界上最大的推荐性标准开发组织。它最初被称为美国和材料试验学会(ASTM)。

美国自来水厂协会(AWWA):美国自来水厂协会

美国自来水厂协会(AWWA——成立于1881年,美国自来水厂协会是最大的非营利组织,科学和教育协会致力于管理和治疗水,世界上最重要的资源。

ANSI:美国国家标准协会

ANSI是一个私人,非营利性组织。它的主要功能是管理和协调美国自愿标准化和合格评定体系。它提供了一个论坛,让美国国家标准的发展。ANSI分配“时间表”。使用这些数字分类墙厚度不同的压力。

海量存储系统(MSS)中标准:制造商标准化协会
制造商标准化协会(MSS)阀门及配件行业技术协会是一个非盈利组织的发展和完善行业、国家和国际法规和标准为:阀门、阀门执行器,阀门修改,管件,管道衣架,管道支持,法兰和相关印章

“标准”和“规范”的区别:

管道代码意味着需求的设计、制造、使用材料、测试和检查各种管道和管道系统。它有一个有限的权限定义的代码。另一方面,管道标准意味着应用程序的设计和建设的规则和要求等管件的适配器,法兰,袖子,肘部,联盟,t恤,阀门等。像一个代码,它也有一个有限的范围定义的标准。

影响因素的标准:“标准”等管件是基于某些因素如下:

BSP:英国标准管

BSP是英国标准的管件。这是指一个家庭的标准连接和密封管螺纹类型通过交配结束外部(男性)和内部(女)线程。这是领养的。它也被称为英国标准管锥形并行线程(BSPT)或英国标准管(直)线(BSPP)。虽然BSPT仅通过线程来实现压紧关节,BSPP需要一个密封圈。

JIS:日本工业标准

这是日本工业标准或标准用于工业活动在日本管、管和配件,通过日本标准协会出版。

《不扩散核武器条约》:国家管螺纹

国家管螺纹是美国标准直(NPS)线程或锥形(NPT)线程。这是我们最受欢迎的管件的标准。NPT配件是基于内部直径管件(ID)。

螺栓和螺母

我们是生产法兰螺栓和螺母和供应质量高

一个:在这里,“A”代表军队和“N”代表海军

一个标准最初是为美国军方而设计的。每当管件是一个配件,它意味着配件测量外径的配件,也就是说,在1/16英寸的增量。

例如,一个一个4拟合方法拟合与外部直径大约4/16”或¼”。是指出近似是很重要的,因为一个外部直径并不是一个直接符合同等NPT螺纹。

破折号(-)的大小

缓冲大小是标准指软管的内径。这表明一个两位数的大小代表16英寸的相关ID。这也是交替使用配件。例如,少量“8”意味着一个8配件。

ISO:国际标准化组织

ISO是工业管道,管道和连接件国际标准化组织的标准和规范。ISO标准已经屈指可数了。他们有格式如下:

“ISO / IEC][是]nnnnn: yyyy标题”

通用标准

标准 规范
ASTM A234 标准规范管道配件的碳钢和合金钢的温和和高温的服务
ASTM A420 标准规范的管道配件的碳钢和合金钢低温服务
ASTM A234由 ASTM A234是钢管的标准规范配件包括碳和温和、高温合金钢材料服务。由本标准的钢种之一
ASME B16.9 ASME B16.9标准涵盖整体尺寸、公差、评级,测试和标记为工厂预制的对接焊的配件在大小NPS 1⁄2 NPS 48 (DN 15通过DN 1200)。
ASME B16.28 ASME B16.28标准包括评级、外形尺寸、测试、公差和标记的碳和合金钢板对接焊短半径弯头和回报。
海量存储系统(MSS)中sp - 97 MSS sp - 97标准实践涵盖基本尺寸,完成,公差,测试,标记,材料,和最小强度要求90度整体强化锻造分支出口配件的对接焊,承插焊、螺纹类型。
ASTM A403 标准规范的奥氏体不锈钢管道配件。
