ASTM A210/ASME SA210

ASTM A210是标准覆盖无缝的中碳钢锅炉和过热管。无缝的中型碳钢管,用于锅炉管和锅炉烟道管,包括安全侧的最小壁厚,圆顶和支撑管和过热管。

ASTM A210/ASME SA210无缝中碳钢锅炉和过热管的标准规范

ASTM A210/ASME SA210标准规范,用于无缝中碳钢锅炉和过热管。

机械性能:

年级 C(最大) Mn SI(最小) P(最大) S(最大)
A1 0.27 最大0.93 0.10 0.035 0.035
C 0.35 0.29〜1.06 0.10 0.035 0.035

化学成分:

年级 拉伸强度(MPA) 屈服强度(MPA) 伸长(%)
A1 ≥415 ≥255 ≥30
C ≥485 ≥275 ≥30

外径和耐受性

PCORCESS 外径,毫米 宽容, %
热滚动 OD≤101.6 +0.4/-0.8
101.6 <127 +0.4/-1.2
冷画 OD <25.4 ±0.10
25.4≤38.1 ±0.15
38.1 <OD <50.8 ±0.20
50.8≤OD<63.5 ±0.25
63.5≤OD<76.2 ±0.30
76.2≤OD≤101.6 ±0.38
101.6 <127 +0.38/-0.64

壁厚和耐受性

PCORCESS 外径,毫米 宽容, %
热滚动 OD≤101.6,WT≤2.4 +40/-0
OD≤101.6,2.4 <wt≤3.8 +35/-0
OD≤101.6,3.8 <Wt≤4.6 +33/-0
OD≤101.6,WT> 4.6 +28/-0
OD> 101.6,2.4 <wt≤3.8 +35/-0
OD> 101.6,3.8 <Wt≤4.6 +33/-0
OD> 101.6,wt> 4.6 +28/-0
冷画 OD≤38.1 +20/-0
OD> 38.1 +22/-0

ASTM A210 / A210M管墙厚度公差

无缝,冷的管
外径
在。(毫米)
壁厚耐度%
超过(+) 在下面 (-)
1½(38.1)及以下 20 0
超过1½(38.1) 22 0

ASTM A210 / A210M管外直径公差

冷的无缝管
外径
在。(毫米)
允许的变化。(毫米)
超过(+) 在下面 (-)
低于1(25.4) 0.004(0.10) 0.004(0.10)
1至1½(25.4至38.1), 0.006(0.15) 0.006(0.15)
超过11⁄2至2(38.1至50.8),不包括 0.008(0.20) 0.008(0.20)
2至21⁄2(50.8至63.5),不包括 0.010(0.25) 0.010(0.25)
21⁄2至3(63.5至76.2),不包括 0.012(0.30) 0.012(0.30)

ASTM A210 / A210M管切长度公差

冷的无缝管
外径,
在。(mm)
切长度,英寸(mm)
超过(+) 在下面 (-)
所有尺寸 3⁄16 [5] 0 [0]
低于2(50.8) 1⁄8 [3] 0 [0]
2(50.8)及以上 3⁄16 [5] 0 [0]
低于2(50.8) 1⁄8 [3] 0 [0]
2(50.8)及以上 3⁄16 [5] 0 [0]
这些允许的长度变化适用于弯曲之前的管。它们适用于缩短长度,包括24英尺[7.3 m]。对于大于24 ft [7.3 m]的长度,上述过高的耐受性应增加1⁄8英寸。[3 mm]对于每10英尺[3 m]或其馏分超过24 ft或1⁄2英寸。13毫米],以较小者为准。
ASTM A210/ASME SA210无缝中碳钢锅炉和过热管的标准规范

ASTM A210 / A210M管静静力测试压力

每根管应进行静静压测试,或者不用此测试,而在购买者指定时可以使用无损测试。

静液压测试压力
管的外径,英寸。[mm] 静液压测试压力,PSI [MPA]
低于1 [25.4] 1000 [7]
1至11⁄2 [25.4至38.1] 1500 [10]
11⁄2至2 [38.1至50.8] 2000 [14]
2至3 [50.8至76.2] 2500 [17]

ASTM A210 / A210M扁平测试

从每个批次的一个成品管的每一端的标本上进行一次扁平测试,而不是用于燃烧测试的样品。在C级管道上的12或6点位置出现的撕裂或断裂,尺寸为2.375英寸。[60.3毫米]外径和较小的含量不得被视为拒绝的基础。

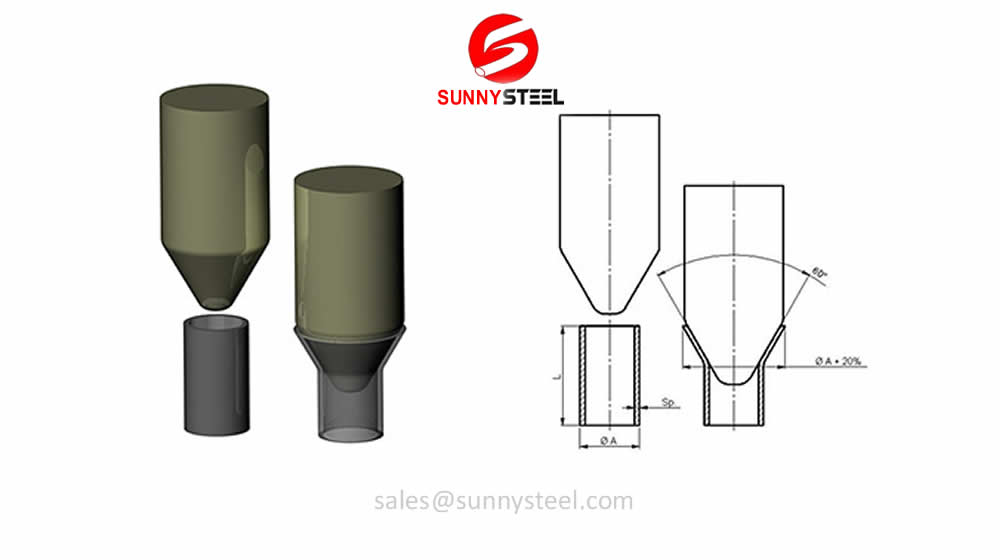

无缝管式耀斑测试

ASTM A210 / A210M耀斑测试

应从每个批次的一台完成管的两端对指定人员进行一个耀斑的测试,而不是用于扁平测试的测试。

订购信息
ASTM A210 / A210M的订单ASME SA210应根据需要包括以下内容,以充分描述所需的材料:

当这些产品用于符合ISO锅炉构造建议的应用程序时,规范ASTM A 520的要求应补充并取代本规范的要求。

以两英寸磅或SI单元为单位所述的值被分别视为标准配置。在文本中,SI单元在括号中显示。每个系统中所述的值不是确切的等效物。因此,每个系统必须独立使用另一个系统。将两个系统的值结合起来可能导致规范不合格。除非按顺序指定此规范的“ M”名称,否则应适用英寸磅的单元。

笔记:

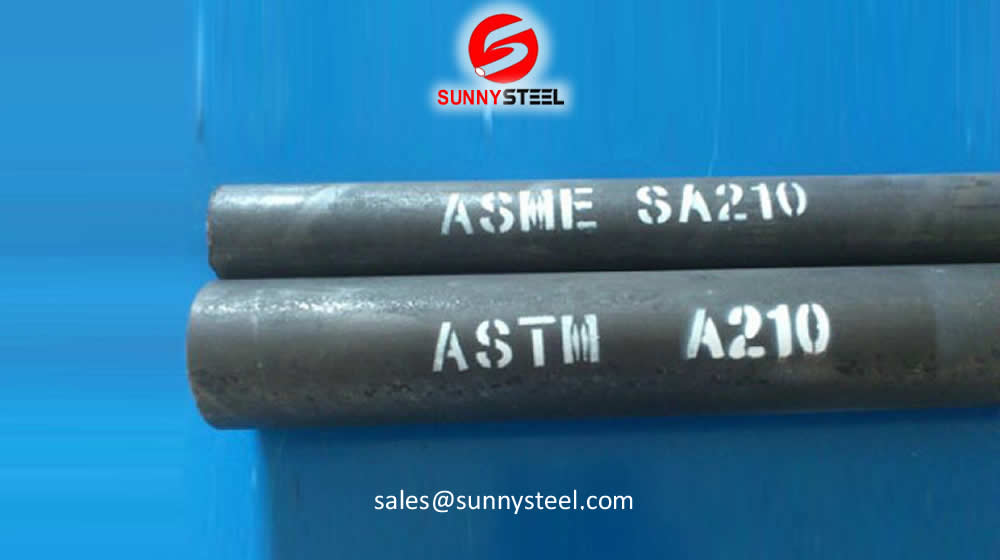

ASTM A210 A1级无缝管

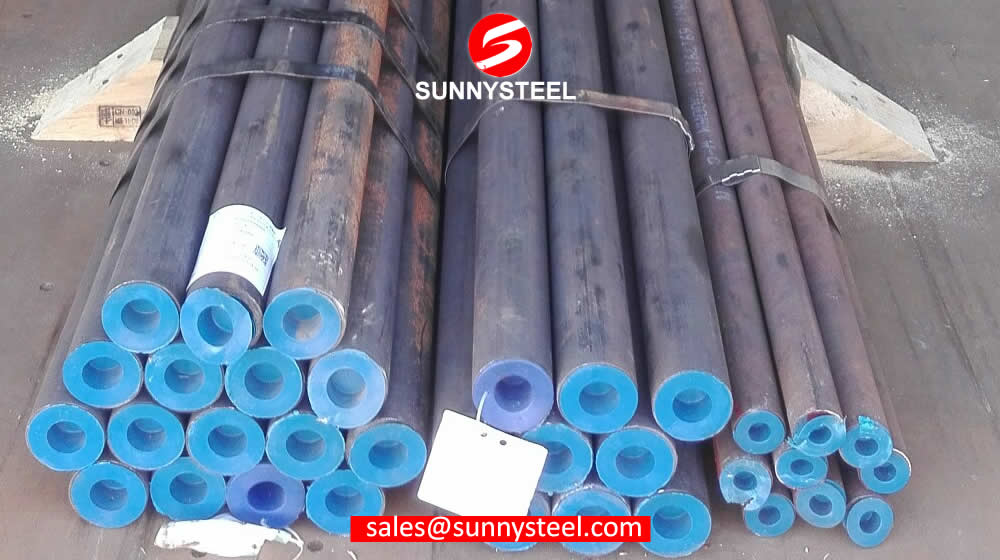

打包好

交货条件:

表面处理:

应用:

材料比较表(ASTM℃KS,JIS,DIN,BS,NBN,NF,UNI)

210-无缝中碳钢锅炉和过热器小管

astmstandard UNS编号。 韩国/日本 德语 英国 比利时的 法语 意大利人
KS/JIS符号 KS/jis numbe 评论 DIN类型 din

数字
产妇

数字
评论 B.S

数字
B.S等级 评论 NBN类型 NBN等级 评论 afnor类型 NF编号 拉马克斯 UNI类型 UNI编号 拉马克斯
A-1级 K02707 Stha 410 / STB 410 D3563 / G3461 (30)(24) ST 45.8 17175 1.0405 3059 320 (30) D45 837 (13) TU A42-C A49-213 (6)(13) C 18 5462 (38)

无缝的管道规格,标准和标识

无缝的管道广泛应用于核装置,天然气,石化,船舶建筑和锅炉工业。无缝的管道占中国锅炉行业市场份额的65%。
