ASTM A192 / A192M指南涵盖minimum-wall-thickness的标准规范,无缝碳钢锅炉过热器管,高压服务。钢应当符合所需的化学成分为碳、锰、磷、硫和硅。管有一个硬度值不超过一个特定的值。下面进行机械测试,即:压扁试验;扩口试验;硬度试验;和水压试验。
ASTM A192 / A192M minimum-wall-thickness应用,无缝碳钢锅炉过热器管,高压服务,我们supplie ASTM A192钢管热轧和冷拔交货状态,它通常用于高压锅炉(工作压力不超过9.8 mpa和工作温度在450℃-650℃)受热面管,头、省煤器、过热器、再热器。
1.1这个specification2涵盖minimum-wall-thickness、无缝碳钢锅炉过热器管,高压服务。
1.2油管尺寸和厚度通常提供这个规格是1/2。7。(12.7到177.8毫米)外径0.085到1.000。(2.2到25.4毫米)、包容,在最小壁厚。油管在其他维度可能提供,提供这些微管符合所有其他要求的规范。
1.3机械性能要求不适用于油管小于1/8。(3.2毫米)内径或0.015。(0.4毫米)厚。
1.4中规定的值英寸磅单位或国际标准单位分别被认为作为标准。在文本中,括号内为国际标准单位。的值在每个系统没有确切对等;因此,每个系统必须独立于其他使用。结合值两个系统可能会导致不符合规范。英寸磅单位适用,除非该规范的“M”指定的顺序指定。
1.5本国际标准是按照国际公认的原则开发的标准化原则决定设立国际标准的发展,指导和建议发行的世界贸易组织贸易技术壁垒(TBT)委员会。

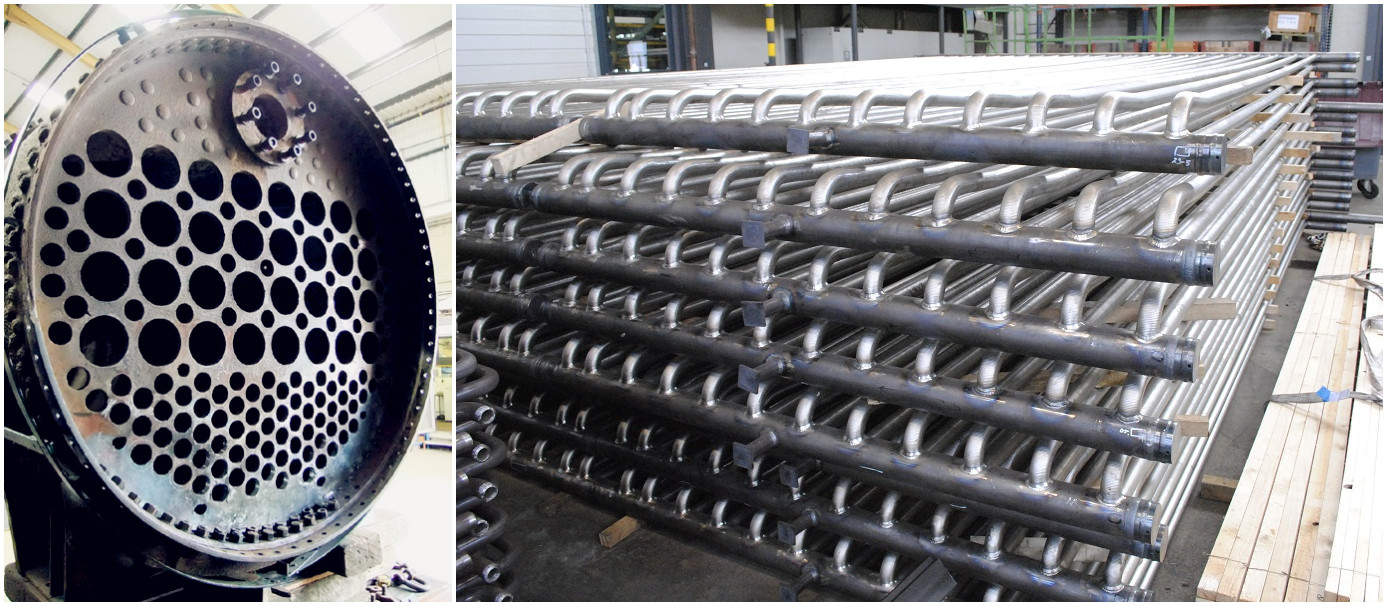

我们的ASTM A192 / A192M用于广泛应用和各种行业。下面是其中一些:
元素 | 内容,% |
C | 0.06 ~ 0.18 |
锰 | 0.27 ~ 0.63 |
P | ≤0.035 |
年代 | ≤0.035 |
如果 | ≤0.25 |
机械性能要求 | 数据 |
T.S.敏 ksi (MPa) |
47 [325] |
屈服强度最小值 ksi (MPa) |
26 [180] |
埃尔。在2” 最小值,% |
35 |
布氏硬度 max。HBW |
137年 |
洛氏硬度, max。HRBW |
77年 |
* t。s。:tensile strength; *Y.S.: yield strength; *El.: elongation.
*布氏硬度值适用于ASTM A192管0.200英寸(5.1毫米),在壁厚。
*洛氏硬度值适用于ASTM A192管不到在壁厚0.200英寸(5.1毫米)。
*机械性能并不适用于油管小于1/8”(3.2毫米)内径或0.015”(0.4毫米)厚。
压扁试验、扩口试验、硬度试验、水压试验和拉伸试验。
ASTM 192锅炉管等效EN 10216 - 2, DIN 17175 BS 3059第二部分,NF 49 - 213、NBR 5594 ASTM(美国材料试验学会标准)A192和ASME(美国机械工程师协会标准)SA192。St35.8等效材料1010年,360年。FASTWELL minimum-wall-thickness的标准规范,无缝碳钢锅炉和超级加热器管高压服务。
年级 | ASTM A192 / ASME SA192 | |
不成功不 | K01201 | |
古老的英国 | 废话 | CFS 320 |
德国 | 没有 | 17175年 |
数量 | 1.0305 | |
比利时 | 837年 | |
日本JIS | D3563 / G3461 | |
法国 | a49的- 213 | |
意大利 | 5462年 |
最大工作压力的ASTM A192管温度400°F,外面的维度——根据ANSI B36.10管直径和壁厚。
最大许用压力(psi) | ||||||||||||||
NPS | 外径 | 时间表 | ||||||||||||
(在) | (在) | 10 | 20. | 30. | 性病 | 40 | 60 | XS | 80年 | One hundred. | 120年 | 140年 | 160年 | XXS |
1/4 | 0.54 | 7985年 | 7985年 | 10798年 | 10798年 | |||||||||
3/8 | 0.675 | 6606年 | 6606年 | 9147年 | 9147年 | |||||||||
1/2 | 0.84 | 6358年 | 6358年 | 8575年 | 8575年 | 10908年 | 17150年 | |||||||
3/4 | 1.05 | 5273年 | 5273年 | 7187年 | 7187年 | 10220年 | 14373年 | |||||||
1 | 1.315 | 4956年 | 4956年 | 6670年 | 6670年 | 9316年 | 13340年 | |||||||
1 1/4 | 1.66 | 4133年 | 4133年 | 5638年 | 5638年 | 7380年 | 11276年 | |||||||
1又1/2 | 1.9 | 3739年 | 3739年 | 5158年 | 5158年 | 7247年 | 10316年 | |||||||
2 | 2.375 | 3177年 | 3177年 | 4498年 | 4498年 | 7097年 | 8995年 | |||||||
2个半 | 2.875 | 3460年 | 3460年 | 4704年 | 4704年 | 6391年 | 9408年 | |||||||
3 | 3.5 | 3024年 | 3024年 | 4200年 | 4200年 | 6132年 | 8400年 | |||||||
3 1/2 | 4 | 2769年 | 2769年 | 3896年 | 3896年 | |||||||||
4 | 4.5 | 2581年 | 2581年 | 3670年 | 3670年 | 4769年 | 5782年 | 7339年 | ||||||
5 | 5.563 | 2273年 | 2273年 | 3303年 | 3303年 | 4404年 | 5505年 | 6606年 | ||||||
6 | 6.625 | 2071年 | 2071年 | 3195年 | 3195年 | 4157年 | 5318年 | 6390年 | ||||||
8 | 8.625 | 1420年 | 1574年 | 1829年 | 1829年 | 2307年 | 2841年 | 2841年 | 3375年 | 4085年 | 4613年 | 5147年 | 4971年 | |
10 | 10.75 | 1140年 | 1399年 | 1664年 | 1664年 | 2279年 | 2279年 | 2708年 | 3277年 | 3847年 | 4558年 | 5128年 | 4558年 | |
12 | 12.75 | 961年 | 1268年 | 1441年 | 1560年 | 2160年 | 1922年 | 2644年 | 3244年 | 3843年 | 4324年 | 5042年 | 3843年 | |
14 | 14 | 875年 | 1092年 | 1313年 | 1313年 | 1533年 | 2079年 | 1750年 | 2625年 | 3283年 | 3829年 | 4375年 | 4921年 | |
16 | 16 | 766年 | 956年 | 1148年 | 1148年 | 1531年 | 2009年 | 1531年 | 2585年 | 3157年 | 3733年 | 4404年 | 4882年 | |
18 | 18 | 681年 | 849年 | 1192年 | 1021年 | 1530年 | 2042年 | 1361年 | 2553年 | 3147年 | 3743年 | 4252年 | 4848年 | |
20. | 20. | 613年 | 919年 | 1225年 | 919年 | 1455年 | 1989年 | 1225年 | 2526年 | 3138年 | 3675年 | 4288年 | 4824年 | |
22 | 22 | 557年 | 835年 | 1114年 | 835年 | 1949年 | 1114年 | 2506年 | 3063年 | 3619年 | 4176年 | 4733年 | ||
24 | 24 | 510年 | 766年 | 1147年 | 766年 | 1405年 | 1978年 | 1021年 | 2489年 | 3126年 | 3700年 | 4210年 | 4786年 | |
30. | 30. | 510年 | 817年 | 1021年 | 613年 | 817年 | ||||||||
32 | 32 | 478年 | 766年 | 957年 | 574年 | 1054年 | ||||||||
34 | 34 | 450年 | 721年 | 901年 | 540年 | 992年 | ||||||||
36 | 36 | 425年 | 681年 | 851年 | 510年 | 1021年 | ||||||||
42 | 42 | 583年 | 729年 | 438年 | 875年 |
