ASTM A182标准规范是锻造和轧制合金和不锈钢管法兰、配件、阀门和高温服务部分。常见的合金钢的成绩是年级F5, F9,季,——F22,不锈钢F304 / L和F316 / L。

范围

标准适用于伪造低合金钢和不锈钢管部件用于压力系统。包括法兰、配件、阀门和类似部件符合指定的大小或尺寸标准。,它包括几个等级的低碳合金钢和铁素体、马氏体、奥氏体和ferritic-austenitic不锈钢。所以应该选择根据设计和使用要求。

当需要额外的测试或检查,补充需求提供使用。当买方指定单独的顺序,可以使用它。

普通的成绩

合金评级:ASTM A182 F5、F9 F91 F92,季,F12 F21——F22
不锈钢等级:ASTM A182 F304、F304L F316 F316L

合金法兰:ASTM A182季——F22

ASTM季,——F22是最在ASTM A182使用合金钢等级。

不锈钢法兰:ASTM A182 F316

ASTM A182 F316大部分用于不锈钢法兰,包括焊颈法兰,法兰上滑倒,盲法兰、承插焊法兰等。

合金钢或不锈钢法兰尺寸可用于OD 48英寸,类压力从150 # - 2500 #。

单位

这个规范是用英寸磅和SI单位。

生产类型

低合金铁素体钢

低合金铁素体钢应因下列方法之一:
一个。平炉炉
b。电熔炉
c。基础。氧气过程(单独的脱气和精炼过程)的选项。

为不锈钢

不锈钢应该进行熔炼,以以下方式之一:
一个。电炉(单独的还原和精炼(可选))
b。真空炉
c。上面的一个,其次是真空或电渣self-consumption重熔。
丢弃应该足够,以确保消除有害的收缩和过度的隔离。

化学成分

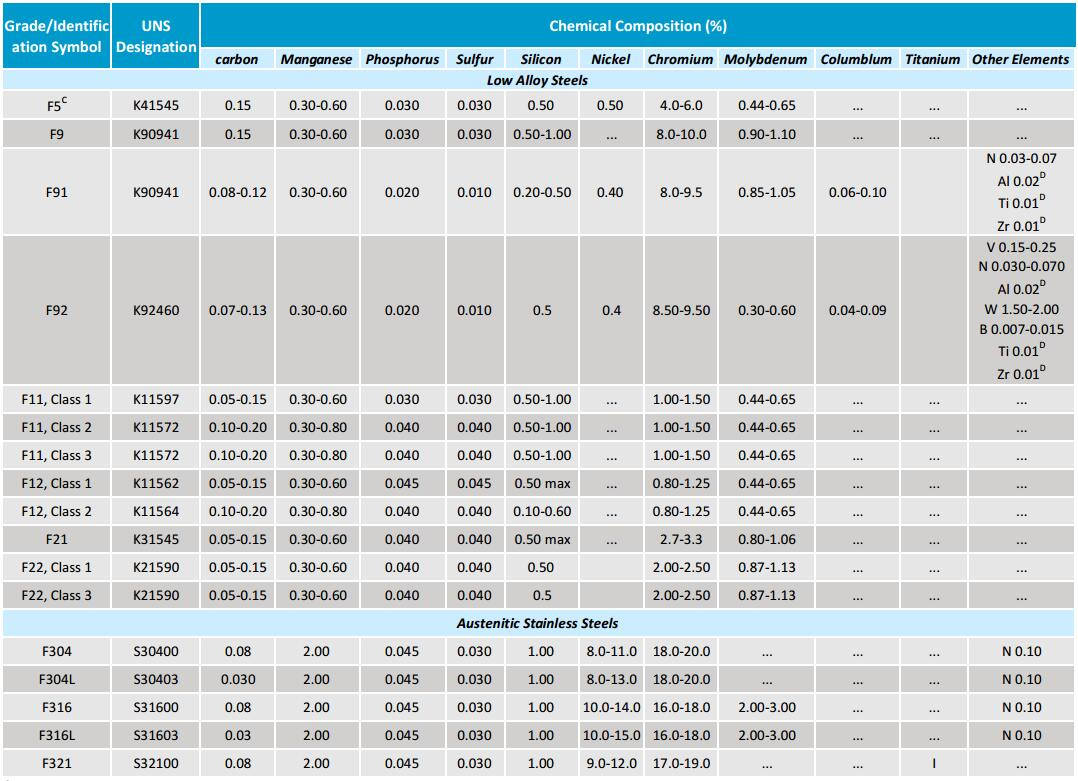

化学热分析应当执行,与表1的化学成分要求一致。

成绩,添加铅、硒或其他元素使材料更容易加工,它不应该被使用。

是不允许添加任何元素超过表2中列出的相应材料等级的原材料生产依照一定的标准。

除了氮在不锈钢,下令年级不得包含指定元素的内容符合另一个等级的要求,指定的元素的最低要求的内容。

C:现在的年级5 F(0.25最大碳)之前到1995 eas分配识别符号F 5。识别符号F 5 1955年被分配到0.15最大碳等级符合ASTM规范等其他产品管、油管、螺栓、焊接配件等。

D:适用于高温和产品分析。

我:年级F 321有钛含量不少于5次的碳含量不超过0.70%。

机械性能

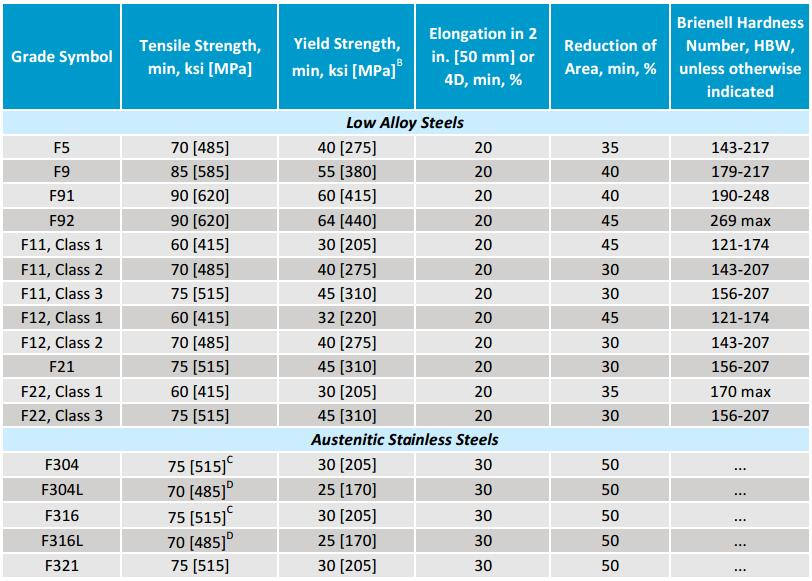

年级的命令,如表2所示,材料的力学性能应符合要求。

表2:

C: / 5部分。(130毫米)的厚度,最小抗拉强度应70 ksi [485 MPa)。

D:部分/ 5。(130毫米)的厚度,最小抗拉强度应65 ksi [450 MPa)。

拉伸试验

低合金钢、铁素体和马氏体不锈钢、一个张力测试应当执行每个在每个热处理加热。

当热处理周期是相同的,炉控制在±25°F (±14℃)。并配有录音高温计,以获得一个完整的热处理记录。然而,仅执行一个拉伸试验对每个每个热锻类型和断面尺寸,而不是每个在每个热处理加热。

再处理

如果力学性能测试的结果不满足指定的需求,和锻件可能再次进行热处理。同时,机械性能测试应符合要求。

无损检测要求

空心锻件的成绩F91、F92 F122 F911,大于或等于NPS 4 (DIN 100)。的内表面不能被磁粉或液体渗透检查,超声检查应当依法进行A388 / A388M。

如果内表面是可访问的,应当按照规定由磁粉检查A275 / A275M,或根据测试方法E165渗透测试。

主要的生产

材料应该是伪造的尽可能接近实际指定的形状和大小。
手肘,u型弯管、三通、连接t恤和任何类型的法兰不应该直接从酒吧被处理。

圆柱形状的零件可以使用锻造或轧制加工解决方案退火奥氏体不锈钢,而不需要额外的热处理。

圆柱形状的低合金、马氏体、铁素体和ferrite-austenitic不锈钢部分小于或等于NPS-4 (DN 100),可以使用伪造、加工滚酒吧没有额外的处理。

热处理

热处理对锻件

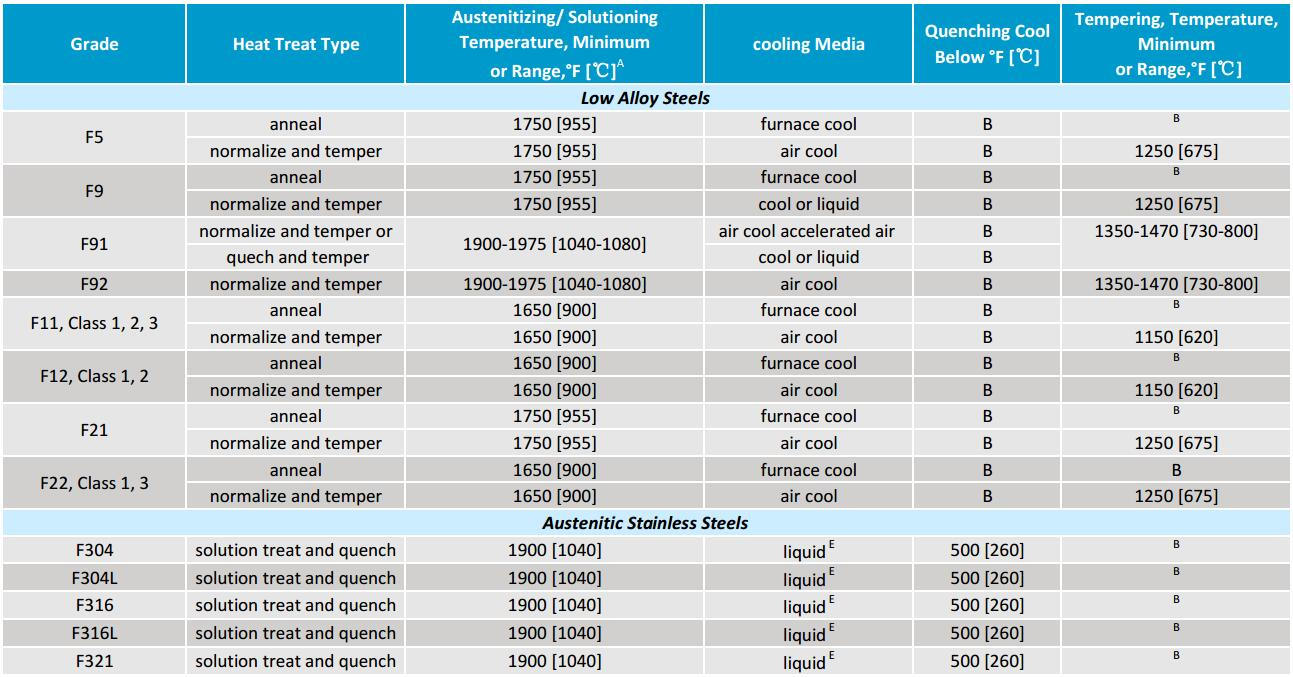

热加工后的锻件应冷却温度小于1000°F(538℃)在热处理,热处理中指定表3所示。

表3:

答:最低除非温度范围内上市
B:不适用
E:伪造或滚条满足7.5的要求应当液体淬火或通过其他方式rapid-cooled A484 / A484M依照规范

低合金钢、铁素体和马氏体不锈钢

低合金钢、铁素体和马氏体不锈钢热处理应符合表3。当多个热处理(可选)列出在表3年级,其中任何一个是可以接受的。热处理的选择应由制造商决定,除非另有说明的顺序。

液体淬火

除了F1, F2和F3在3.2.2,如果每个年级的温度在表3中是使用买方的同意。所以应该允许液体淬火,回火。
标记
部分液体凳,应当标明“QT”的信。

成绩F1, F2和F12

此外,成绩F1, F2, F12类1和2可以做一个热处理最低温度为1200°F(650℃)后最终的冷或热成形。

奥氏体和ferritic-austenitic不锈钢

奥氏体和ferritic-austenitic不锈钢热处理和液体淬火按照表3。

热处理时间

锻件的热处理可以在加工之前进行。

伪造、滚吧

伪造或奥氏体不锈钢棒滚圆柱形状的部分中指定的机械性能要求。和部分从酒吧没有热处理后加工处理。应当遵守退火和淬火或快速冷却的要求A484 / A484M或本规范,并允许后续光冷拔和矫直。

表面光洁度,外观和腐蚀保护

锻件和完成部分应当免费的规模和加工毛刺干扰安装,和其他有害缺陷,是指在这个标准。他们应当有良好的加工质量,加工表面的粗糙度(特殊要求除外)不得超过250 aa(算术平均值)。

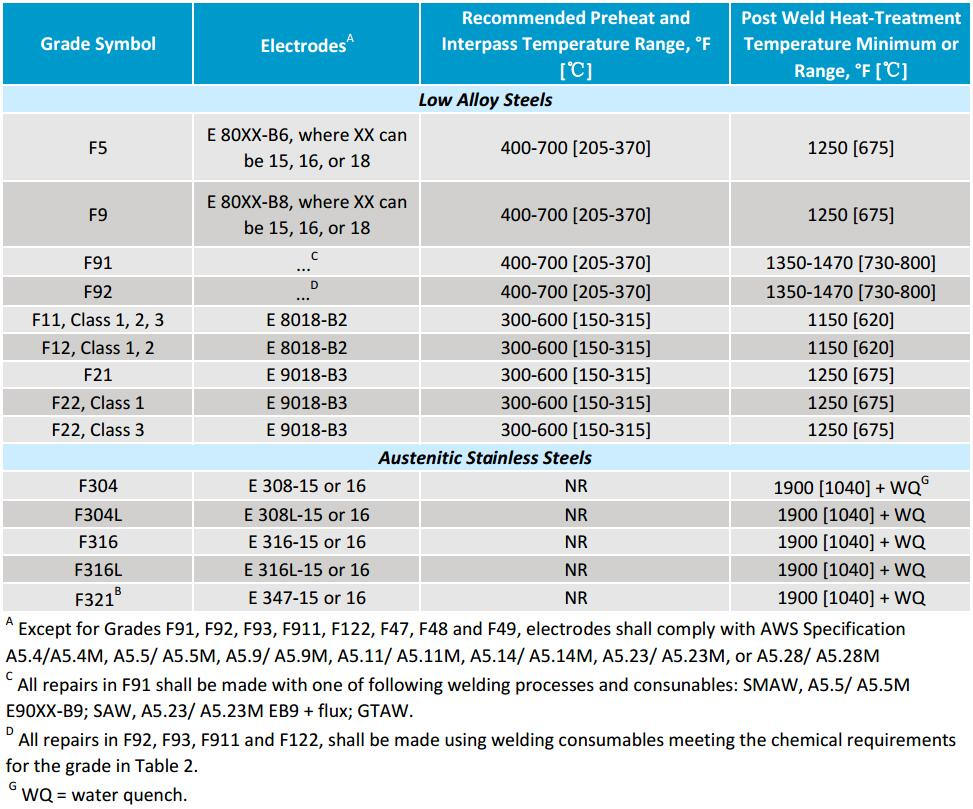

焊接维修需求

ASTM A182 F304不锈钢法兰组件是由不锈钢合金含有铬和镍。这些组件通常是圆形,在开放的中心,也被称为一个孔。这个圆盘形的组件增加了表面的边缘与其他类似的组件或交配管道之间创建一个安全的连接两个管道或其他设备。ASTM A182 F304不锈钢法兰是必不可少的组件中使用广泛的应用程序。从汽车工业建设,这些法兰可以发现在许多地方因其耐用性和强度。

应用程序的ASTM A182 F304不锈钢法兰

这些类型的法兰有几个在各种行业应用。例如,他们可以在汽车行业,找到他们之间提供连接排气系统和催化转换器。此外,这些法兰可以在工业管道系统输送液体如石油或天然气,以及空调系统制冷机组。其他常见的用途包括污水处理厂、化工厂、食品加工设施,等等。

ASTM的好处A182 F304不锈钢法兰

使用这些类型的法兰的主要好处是他们的耐久性和强度相对于其他类型的金属,如铝或铜。这些材料能够承受更高的温度没有腐蚀或变得脆弱的像铝或铜会暴露在极端的温度或压力。除了他们的强度和耐久性,这些材料也能抗腐蚀优于其他材料,使它们适合的环境中有一个高腐蚀的风险,如海洋设置或附近的沿海地区。他们优良的传热性能,这使得他们将热量从一个组件转移到另一个的理想,同时仍然保持结构完整性。

有几种类型的不锈钢304法兰,包括不系鞋带的welded-neck承插焊接螺纹减少,和搭接品种等。不同用途的所有不同类型取决于特定的应用程序。ASTM A182 F304不锈钢法兰提供了各种福利,包括优越的强度和耐久性与其他金属相比,这使得许多行业的理想选择,此外,他们有优秀的传热特性使其适用于将热量从一个组件转移到另一个,同时仍然保持其结构完整性。
