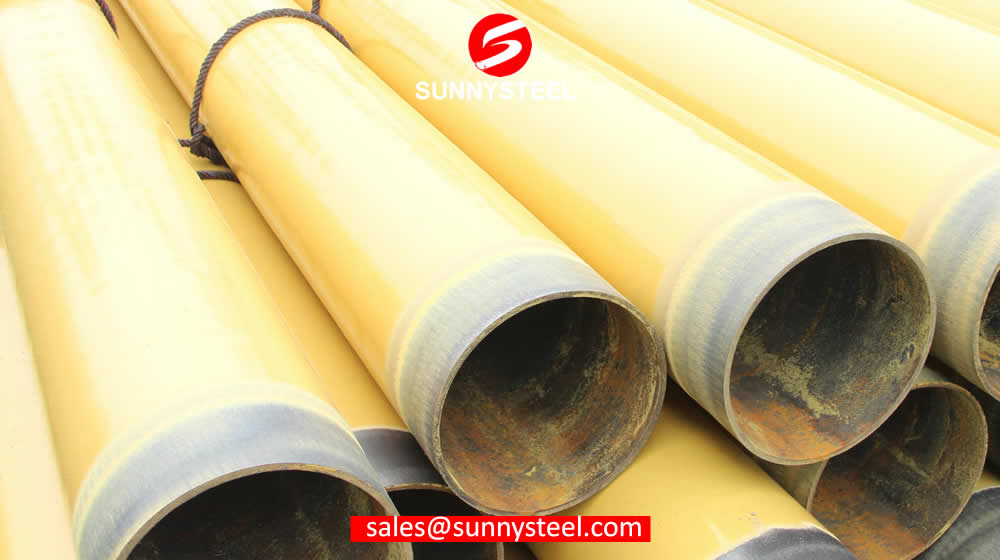

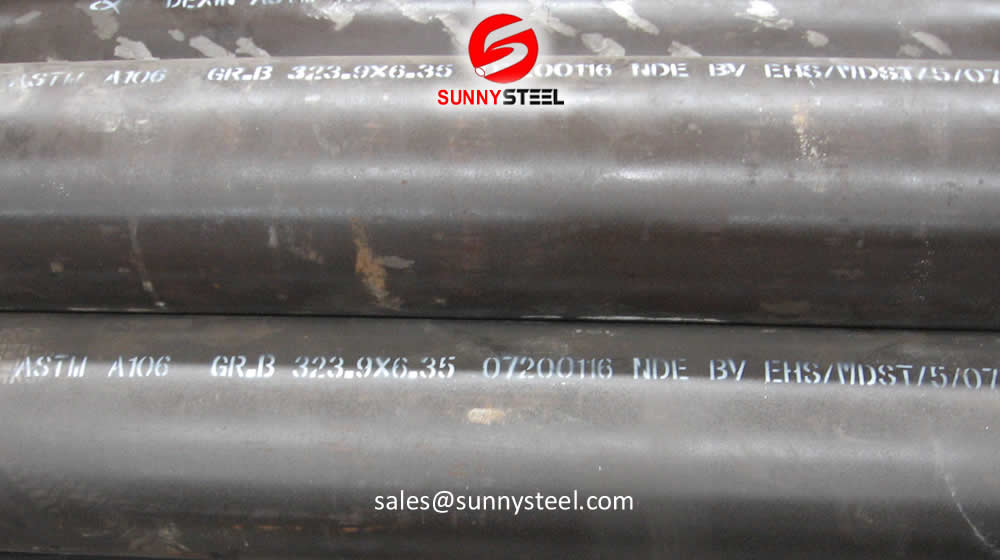

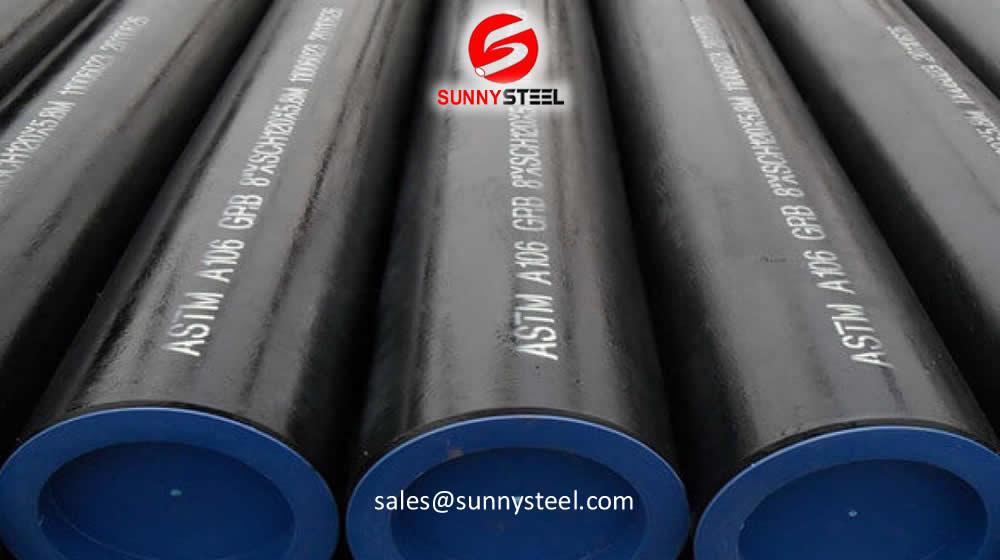

ASTM A106 / A106M - 11高温用无缝碳钢管标准规范
标准:ASTM A106 (ASME SA106)
产品主要用途:适用于弯曲、卷边及类似成型工艺。
主要产品钢材/钢级:Gr.A;Gr.B;Gr.C。
规格:直径:10.3 ~ 114.3 mm厚度:0.8 ~ 12mm长度:6米以上,并可根据客户需求供应各种规格钢管。
化学成分和机械性能
JIS编号及相应的国外标准
本规范涵盖NPS 1/8至NPS 48(包括NPS 1/8至NPS 48)中用于高温用途(注1)的无缝碳钢管,标称(平均)壁厚为ANSI B36.10。可以提供其他尺寸的管道,只要这种管道符合本规范的所有其他要求。根据本规范订购的管道应适用于弯曲、翻边和类似的成形操作,并适用于焊接。当要焊接钢材时,应假定采用适合该钢材等级的焊接工艺,并使用预期的用途或服务(注2)。
注1 Α应考虑在可能使用的较高温度下材料可能的石墨化。
注2 Α A级而不是B级或C级管道应用于近卷或冷弯。使用管道的目的应该在顺序中说明。本注意事项并非旨在禁止B级无缝管的冷弯。
对于要求更高等级的无缝管,规定了可选性质的补充要求(S1至S4)。这些补充要求要求进行额外测试,如有需要,应在订单中予以说明。
当这些产品用于符合ISO锅炉结构建议的应用时,规范a520(机械性能要求部分)的要求应补充和取代本规范的要求。1.4以英寸-磅单位表示的数值将被视为标准。
注3 Α在本标准中,无量纲指示器NPS(公称管道尺寸)已取代“公称直径”、“尺寸”和“公称尺寸”等传统术语。
以下的预防警告仅适用于本规范的测试方法部分,第11、12、13、14和15节;本标准并不旨在解决与使用相关的所有安全问题。本标准的使用者有责任在使用前建立适当的安全和健康做法,并确定法规限制的适用性。
O.D.(毫米) | 壁厚单位(mm) | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2 | 2.5 | 3. | 3.5 | 4 | 4.5 | 5 | 6 | 6.5 7 | 7.5 8 | 8.5 9 | -10 - 9.5 | 11 | 12 | |
Φ25 -Φ28 | ● | ● | ● | ● | ● | ● | ||||||||
Φ32 | ● | ● | ● | ● | ● | ● | ||||||||
Φ34 -Φ36 | ● | ● | ● | ● | ● | ● | ||||||||
Φ38 | ● | ● | ● | ● | ● | ● | ||||||||
Φ40 | ● | ● | ● | ● | ● | |||||||||
Φ42 | ● | ● | ● | ● | ● | |||||||||
Φ45 | ● | ● | ● | ● | ● | ● | ||||||||
Φ48 -Φ60 | ● | ● | ● | ● | ● | ● | ● | |||||||
Φ63.5 | ● | ● | ● | ● | ● | ● | ● | |||||||
Φ68 -Φ73 | ● | ● | ● | ● | ● | ● | ||||||||
Φ76 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
Φ80 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
Φ83 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
Φ89 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
Φ95 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
Φ102 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
Φ108 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
Φ114 | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||
Φ121 | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||
Φ127 | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||
Φ133 | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||
Φ140 | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
Φ146 | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
Φ152 | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
Φ159 | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
Φ168 | ● | ● | ● | ● | ● | ● | ● | ● |
JIS
|
ASTM
|
废话
|
喧嚣
|
NF
|
ISO
|
索引号 |
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
标准序号 |
年级 |
类型 |
标准序号 |
年级 |
类型 |
标准序号 |
年级 |
类型 |
标准序号 |
年级 |
类型 |
标准序号 |
年级 |
类型 |
标准序号 |
年级 |
类型 |
|
G3456
|
STPT370 |
C
|
A106
|
绿草
|
C
|
3602
|
HFS360
|
C
|
17175
|
St35.8
|
C
|
a49的- 211
|
TU37b
|
C
|
2604/2
|
TS5
|
C
|
C004
|
|
|
|
|
|
"
|
CFS360
|
C
|
17177
|
St37.8
|
C
|
a49的- 213
|
TU37c
|
C
|
2604/3
|
TW9H
|
C
|
|
|
|
|
|
|
|
"
|
ERW360
|
C
|
|
|
|
a49的- 243
|
TU37c
|
C
|
|
|
|
|
|
|
|
|
|
|
"
|
CEW360
|
C
|
|
|
|
|
|
|
|
|
|
|
|
|
STPT410 |
C
|
A106
|
伽马线暴
|
C
|
3602
|
HFS410
|
C
|
17175
|
St45.8
|
C
|
a49的- 211
|
TU42b
|
C
|
2604/2
|
TS9H
|
C
|
|
|
|
|
|
|
"
|
CFS410
|
C
|
17177
|
St42.8
|
C
|
a49的- 213
|
TU42c
|
C
|
|
|
|
|
|
|
|
|
|
|
"
|
ERW410
|
C
|
|
|
|
a49的- 243
|
TU42c
|
C
|
|
|
|
|
|
|
|
|
|
|
"
|
CEEW410
|
C
|
|
|
|
|
|
|
|
|
|
|
|
|
STPT480 |
C
|
A106
|
GrC
|
C
|
3602
|
HFS460
|
C
|
|
|
|
a49的- 211
|
TU48b
|
C
|
2604/2
|
TS14
|
C
|
|
|
|
|
|
|
"
|
CFS460
|
C
|
|
|
|
a49的- 213
|
TU48c
|
C
|
|
|
|
|
|
|
|
|
|
|
"
|
ERW460
|
C
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
"
|
CEEW460
|
C
|
|
|
|
|
|
|
|
|
|
|
NPS(在) | 外径(在) | ASTM A106 B级管道表 | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
原理图10 | 原理图20 | 原理图30 | 原理图性病 | 原理图40 | 原理图60 | 原理图XS | 原理图80 | 原理图100 | 原理图120 | 原理图140 | 原理图160 | 原理图XXS | ||
壁厚(在) | ||||||||||||||
1/8 | 0.405 | 0.068 | 0.068 | 0.095 | 0.095 | |||||||||
1/4 | 0.540 | 0.088 | 0.088 | 0.119 | 0.119 | |||||||||
3/8 | 0.675 | 0.091 | 0.091 | 0.126 | 0.126 | |||||||||
1/2 | 0.840 | 0.109 | 0.109 | 0.147 | 0.147 | 0.187 | 0.294 | |||||||
3/4 | 1.050 | 0.113 | 0.113 | 0.154 | 0.154 | 0.219 | 0.308 | |||||||
1 | 1.315 | 0.133 | 0.133 | 0.179 | 0.179 | 0.250 | 0.358 | |||||||
1 1/4 | 1.660 | 0.140 | 0.140 | 0.191 | 0.191 | 0.250 | 0.382 | |||||||
1又1/2 | 1.900 | 0.145 | 0.145 | 0.200 | 0.200 | 0.281 | 0.400 | |||||||
2 | 2.375 | 0.154 | 0.154 | 0.218 | 0.218 | 0.344 | 0.436 | |||||||
2个半 | 2.875 | 0.203 | 0.203 | 0.276 | 0.276 | 0.375 | 0.552 | |||||||
3. | 3.500 | 0.216 | 0.216 | 0.300 | 0.300 | 0.438 | 0.600 | |||||||
3 1/2 | 4.000 | 0.226 | 0.226 | 0.318 | 0.318 | |||||||||
4 | 4.500 | 0.237 | 0.237 | 0.337 | 0.337 | 0.438 | 0.531 | 0.674 | ||||||
5 | 5.563 | 0.258 | 0.258 | 0.375 | 0.375 | 0.500 | 0.625 | 0.750 | ||||||
6 | 6.625 | 0.280 | 0.280 | 0.432 | 0.432 | 0.562 | 0.719 | 0.864 | ||||||
8 | 8.625 | 0.250 | 0.277 | 0.322 | 0.322 | 0.406 | 0.500 | 0.500 | 0.594 | 0.719 | 0.812 | 0.906 | 0.875 | |
10 | 10.750 | 0.250 | 0.307 | 0.365 | 0.365 | 0.500 | 0.500 | 0.594 | 0.719 | 0.844 | 1.000 | 1.125 | 1.000 | |
12 | 12.750 | 0.250 | 0.330 | 0.375 | 0.406 | 0.562 | 0.500 | 0.688 | 0.844 | 1.000 | 1.125 | 1.312 | 1.000 | |
14 | 14.000 | 0.250 | 0.312 | 0.375 | 0.375 | 0.438 | 0.594 | 0.500 | 0.750 | 0.938 | 1.094 | 1.250 | 1.406 | |
16 | 16.000 | 0.250 | 0.312 | 0.375 | 0.375 | 0.500 | 0.656 | 0.500 | 0.844 | 1.031 | 1.219 | 1.438 | 1.594 | |
18 | 18.000 | 0.250 | 0.312 | 0.438 | 0.375 | 0.562 | 0.750 | 0.500 | 0.938 | 1.156 | 1.375 | 1.562 | 1.781 | |
20. | 20.000 | 0.250 | 0.375 | 0.500 | 0.375 | 0.594 | 0.812 | 0.500 | 1.031 | 1.281 | 1.500 | 1.750 | 1.969 | |
22 | 22.000 | 0.250 | 0.375 | 0.500 | 0.375 | 0.875 | 0.500 | 1.125 | 1.375 | 1.625 | 1.875 | 2.125 | ||
24 | 24.000 | 0.250 | 0.375 | 0.562 | 0.375 | 0.688 | 0.969 | 0.500 | 1.219 | 1.531 | 1.812 | 2.062 | 2.344 | |
30. | 30.000 | 0.312 | 0.500 | 0.625 | 0.375 | 0.500 | ||||||||
32 | 32.000 | 0.312 | 0.500 | 0.625 | 0.375 | 0.688 | ||||||||
34 | 34.000 | 0.312 | 0.500 | 0.625 | 0.375 | 0.688 | ||||||||
36 | 36.000 | 0.312 | 0.500 | 0.625 | 0.375 | 0.750 | ||||||||
42 | 42.000 | 0.500 | 0.625 | 0.375 | 0.750 |
无缝管广泛应用于核装置、燃气、石化、造船、锅炉等行业。无缝管在中国锅炉行业占有65%的市场份额。
