ASME SA335 P91弯头

SA335 P91弯头是连接直管长度的弯曲连接件,通常呈90°或45°角,可避免管道,通风,焊接和汽车应用中的障碍物。

ASME SA335 P91弯头

ASTM A335 P91是ASTM A335的一部分,该管应适用于弯曲,翻边和类似的成形操作,并适用于熔焊。

ASTM/ ASME A234 WPB / A860 - MSS-SP-75 WPHY 42 / 46 / 52 / 56 / 60 / 65 / 70弯头

低温钢:A420 WPL3 / A420 WPL6弯头

尺寸范围:1/2至56英寸(dn15至dn1400毫米),22.5度,45度,90度,180度

品种分类

碳钢弯头首先按其曲率半径来划分,可分为长半径弯头和短半径弯头。长半径弯头是指其曲率半径等于管外径的1.5倍,即R = 1.5 d。短半径弯头是指它的曲率半径等于管的外径,即R = 1.0D。(D是弯头的直径,R是曲率半径。D也可以用褶皱来表示。)如果根据压力等级有17个等级,与美国管相同的标准是:Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS;Sch80、Sch100、Sch120、Sch140、Sch160、XXS,最常用的是STD和XS。根据弯头的角度,有45°弯头、90°弯头和180°弯头。

曲率的半径是多少?

曲率半径是曲线的曲率。平面曲线的曲率定义为曲线上一点的切角与弧长之间的旋转速率。它是由微分定义的,它表示曲线偏离直线的程度。曲率的倒数就是曲率的半径。曲率半径主要用来描述曲线上一点曲率变化的程度。

长半径弯头技术要求

要求曲率半径应得到控制。例如,如果半径为1.5D,那么曲率半径必须在要求的公差范围内。由于这些管件大多采用焊接,为了提高焊接质量,会将端部变成坡口,并保持一定的角度和边缘。这个要求是相当严格的,边缘的厚度,角度以及偏差范围都有明确的规定。与管件相比,长半径弯头的物理尺寸要求更高。弯管的表面质量和力学性能与管材基本一致。为便于焊接,长半径弯头应采用与所连接管道相同的材料制成。

ASTM/ ASME A234 WPB / A860 - MSS-SP-75 WPHY 42 / 46 / 52 / 56 / 60 / 65 / 70弯头

低温钢:A420 WPL3 / A420 WPL6弯头

尺寸范围:1/2至56英寸(dn15至dn1400毫米),22.5度,45度,90度,180度

品种分类

碳钢弯头首先按其曲率半径来划分,可分为长半径弯头和短半径弯头。长半径弯头是指其曲率半径等于管外径的1.5倍,即R = 1.5 d。短半径弯头是指它的曲率半径等于管的外径,即R = 1.0D。(D是弯头的直径,R是曲率半径。D也可以用褶皱来表示。)如果根据压力等级有17个等级,与美国管相同的标准是:Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS;Sch80、Sch100、Sch120、Sch140、Sch160、XXS,最常用的是STD和XS。根据弯头的角度,有45°弯头、90°弯头和180°弯头。

曲率的半径是多少?

曲率半径是曲线的曲率。平面曲线的曲率定义为曲线上一点的切角与弧长之间的旋转速率。它是由微分定义的,它表示曲线偏离直线的程度。曲率的倒数就是曲率的半径。曲率半径主要用来描述曲线上一点曲率变化的程度。

长半径弯头技术要求

要求曲率半径应得到控制。例如,如果半径为1.5D,那么曲率半径必须在要求的公差范围内。由于这些管件大多采用焊接,为了提高焊接质量,会将端部变成坡口,并保持一定的角度和边缘。这个要求是相当严格的,边缘的厚度,角度以及偏差范围都有明确的规定。与管件相比,长半径弯头的物理尺寸要求更高。弯管的表面质量和力学性能与管材基本一致。为便于焊接,长半径弯头应采用与所连接管道相同的材料制成。

ASTM A335 P91是什么?

ASTM A335 P91是ASTM A335的一部分,该管应适用于弯曲,翻边和类似的成形操作,并适用于熔焊。钢材应符合化学成分、拉伸性能和硬度要求。

ASTM A335 P91管道尺寸的范围,可以通过每一种方法检查,应受到各自的实践范围的限制。

它是为提高蠕变强度而设计的,使其成为蠕变强度增强铁素体(CSEF)。这种金属是在1050℃正火,空气冷却到200℃,然后通过加热到760℃回火制成的。这一过程是P91具有蠕变强度和耐久性的主要原因。P91代表9%的铬和1%的钼加钒的金属成分。铬提高了温度强度和抗氧化性。钼增加了弹性、耐磨性和高温蠕变强度。ASTM A335 P91 Type 2更多需要注意的特性:

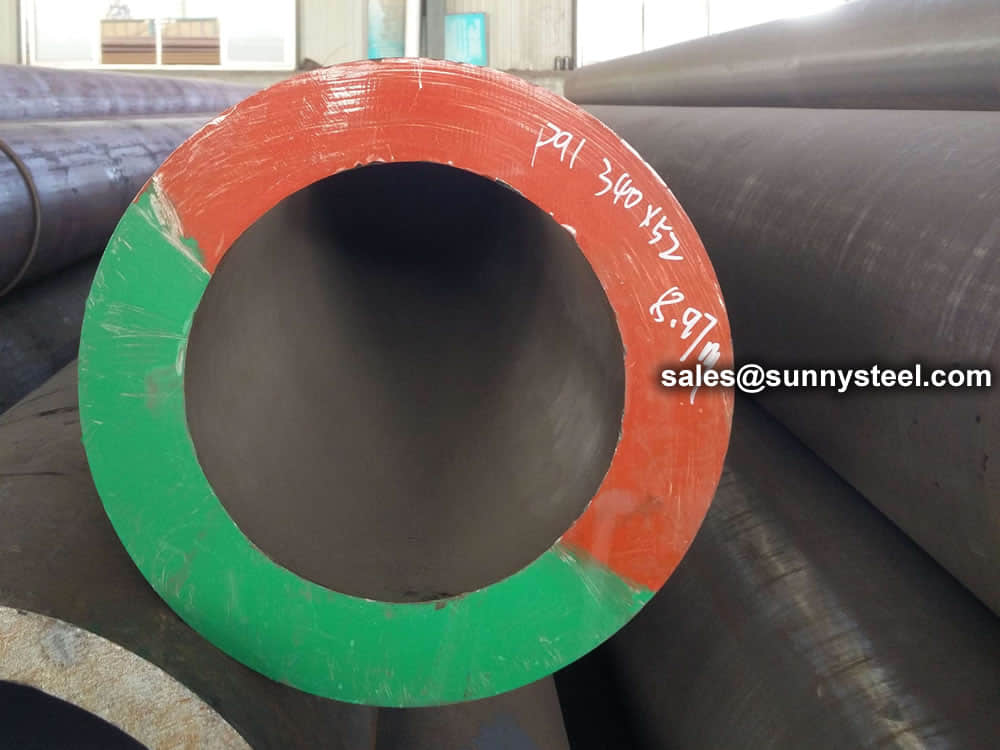

ASTM A335 P91合狗万滚球官网金钢管
ASTM A335 P91合狗万滚球官网金钢管
ASTM A335 P91合狗万滚球官网金钢管
ASTM A335 P91合狗万滚球官网金钢管
ASTM A335 P91合狗万滚球官网金钢管
ASTM A335 P91合狗万滚球官网金钢管
ASTM A335 P91合狗万滚球官网金钢管
ASTM A335 P91合狗万滚球官网金钢管
ASTM A335 P91合狗万滚球官网金钢管

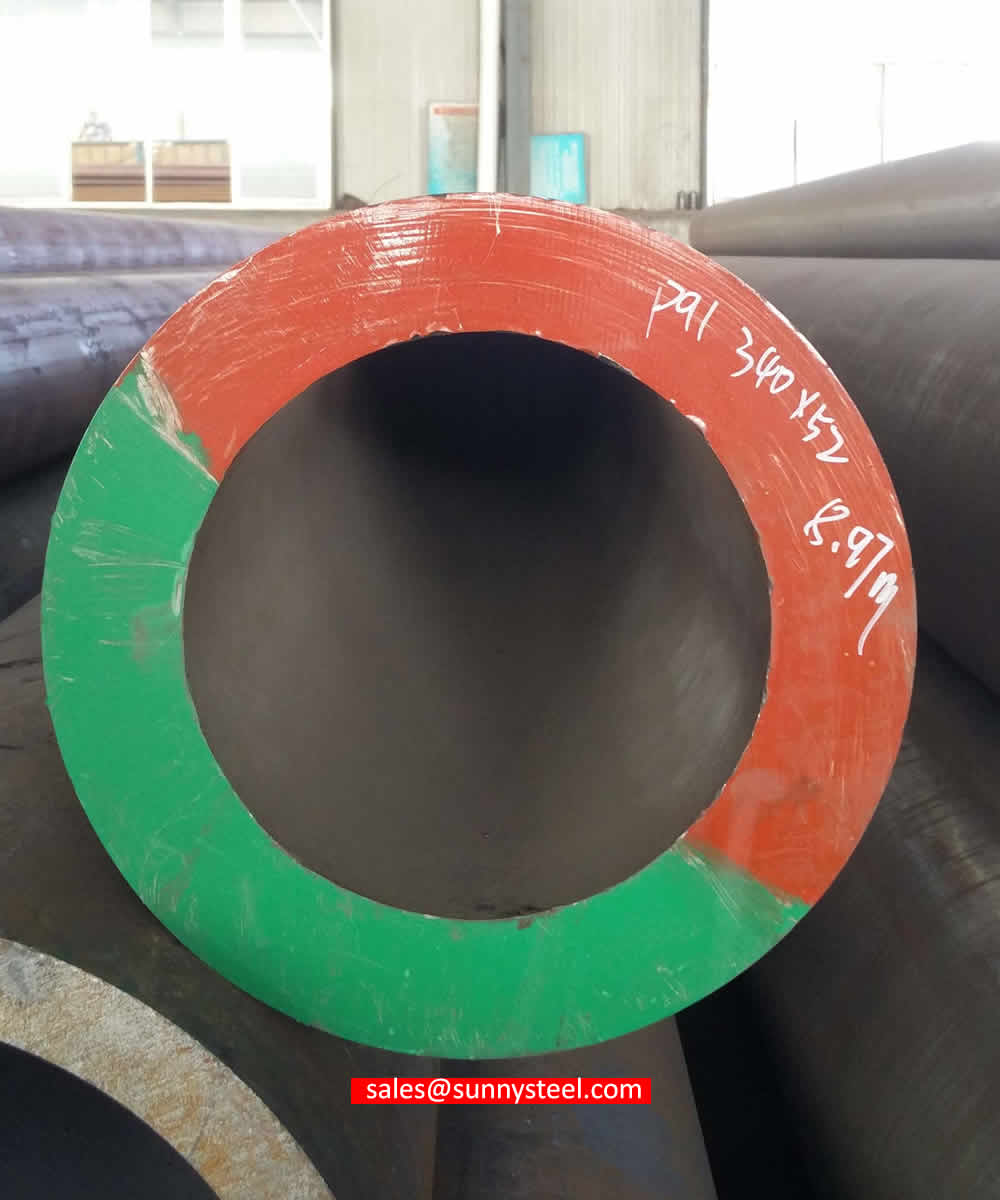

ASTM A335 P91级管是适用于高压锅炉的优质级管。当涉及到弯曲,翻边或当它用于类似的操作,如焊接时,P91管是理想的。钢的材料应符合化学成分、拉伸性能和硬度的要求。

ASTM A335 P91合狗万滚球官网金钢管和高压锅炉管是两种可用的变体,其范围取决于尺寸,这完全取决于用途。管道的长度将进行水压测试,并根据规格进行无损检测。

ASTM A335 P91高压无缝锅炉管,可通过每种方法检查的ASTM A335 P91无缝合金钢管尺寸的范围应受各自实践范围的限制。狗万滚球官网

ASME SA335 P91弯头的化学成分(%

作文 数据
爹妈Designa-tion K91560
0.08 - -0.12
0.30 - -0.60
磷(max)。 0.025
硫(max)。 0.025
硅(max)。 0.50
4.00 - -6.00
0.45 - -0.65
其他元素

,或铬,提高高温强度和抗氧化性。它在高温下抗氧化方面几乎是不可替代的。铬还可以提高室温下的拉伸、屈服和硬度。

提高强度、弹性极限、耐磨性、冲击质量和淬透性。它增加了抗软化性,抑制晶粒生长,使铬钢不易脆化。钼也是提高高温蠕变强度或抗蠕变性能最有效的添加剂。它还提高了钢的耐腐蚀性和抑制点蚀。

还有少量的提高了钢的淬透性。

钒(V)和铌(Cb/Nb)的加入以及氮(N)的控制大大提高了材料的蠕变强度。

比合金元素更重要的是这种合金钢的形成。钢在1050℃正火,然后空气冷却到200℃形成。然后加热到760°C回火。温度和冷却速率产生了导致高蠕变强度性能的微观组织。

ASME SA335 P91弯头的机械性能

属性 数据
抗拉强度,min, (MPa) 415 Mpa
屈服强度,min, (MPa) 205 Mpa
伸长率,min, (%), L/T 30/20

指定的机械试验

弯曲试验注意事项

P91的优点

SA 335 P91或SA 213 T91是满足广泛使用条件的铁素体合金钢。通常,这些材料在许多成功的电厂服务中使用。金属也称为9cr1mo钢,成分较多。T22或P22等级是它的前身,但91等级主要表现出更高的温度强度,大约在600°C的范围内。氧化温度主要限制在更高的特征,因此它也有效地允许电厂设计人员广泛地设计组件。事实上,它也有效地允许电厂设计人员轻松地设计与过热器盘管,蒸汽管道和集管组件,因为它主要是厚度较小。该金属还具有较高的热疲劳寿命,与其他金属相比,其强度是其他金属的十倍。它还有效地提高了更高水平的运行温度,提高了发电厂的效率。

通常情况下,与P22等级和其他等级相比,合金钢的显微组织变化是不耐受的。可用合金钢的区别在于主要含有一定量的碳和铁。这些就像碳钢一样,它还有其他元素。合金钢中使用的元素主要是添加锰、硅、铬、钒、硼和镍。在合金钢中,根据不同的范围呈现出具有更多性能的元素的数值组成。通常,合金钢的使用或应用是为了获得钢的明确的物理性能。合金钢分为低合金钢和高合金钢两种。含元素量为8%的合金钢被认为是高合金性能钢。当这些元素与穿孔值低于8%的范围相结合时,则称为低合金钢。低合金钢只在大多数工厂使用。

P91合金钢是根据精密和严格的行业标准制造的,主要遵循热处理要求。据报道,基材的失效完全取决于不同的使用阶段。P91合金钢主要用于各种不同的应用场合,具有广泛的精密加工,也能完全恢复,显微组织达到很高的精度。合金钢P91的性能比其前身P22低得多。基于处理的变化对性能的影响将更容易分析,但它不适合P91。施工阶段的加工主要影响微观组织,通过精密热处理进行逆转。事实上,它也使微观结构恢复到原来的尺寸和形状。P91合金钢是根据油船衬里选用的,具有完整的流行消耗保护,高返回质量,并有效地增加了结构。随着各种焊接耗材符合其他国家规范,P91材料被广泛应用于不同的方面。

ASME SA335 P91弯头座

ASTM A335 P91合金钢无缝管中的合金元素趋向于形成化合物或碳化物或固溶体。

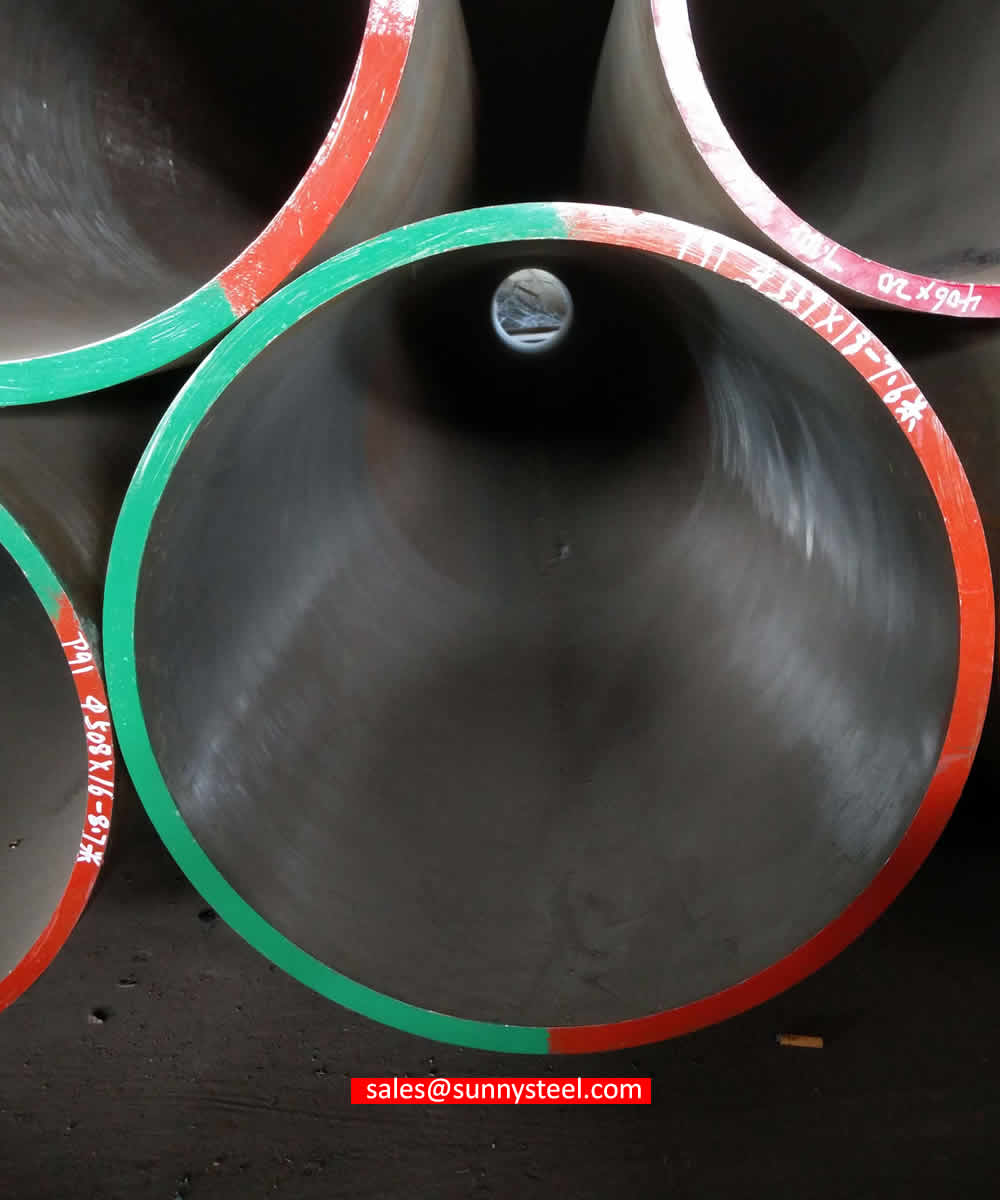

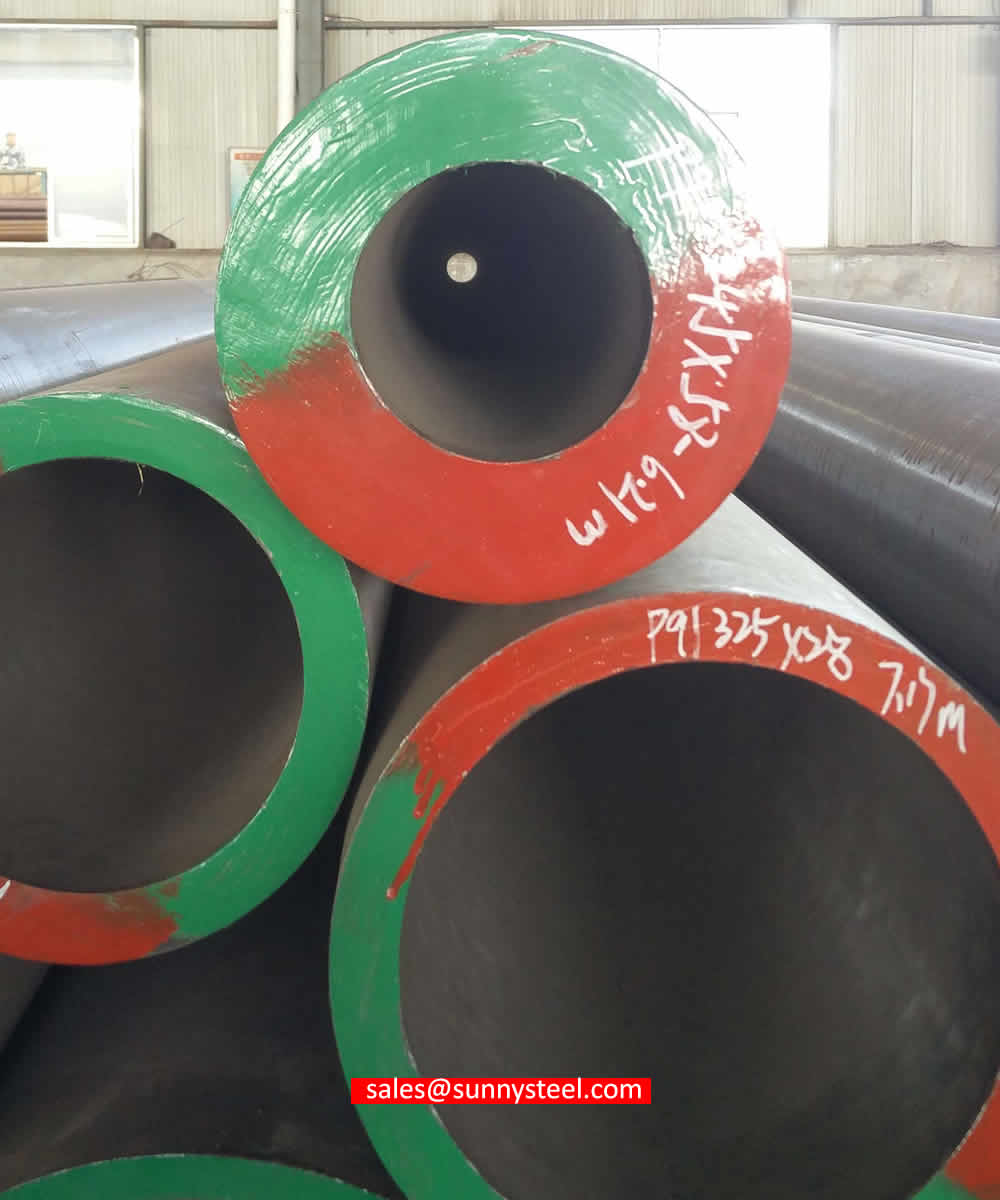

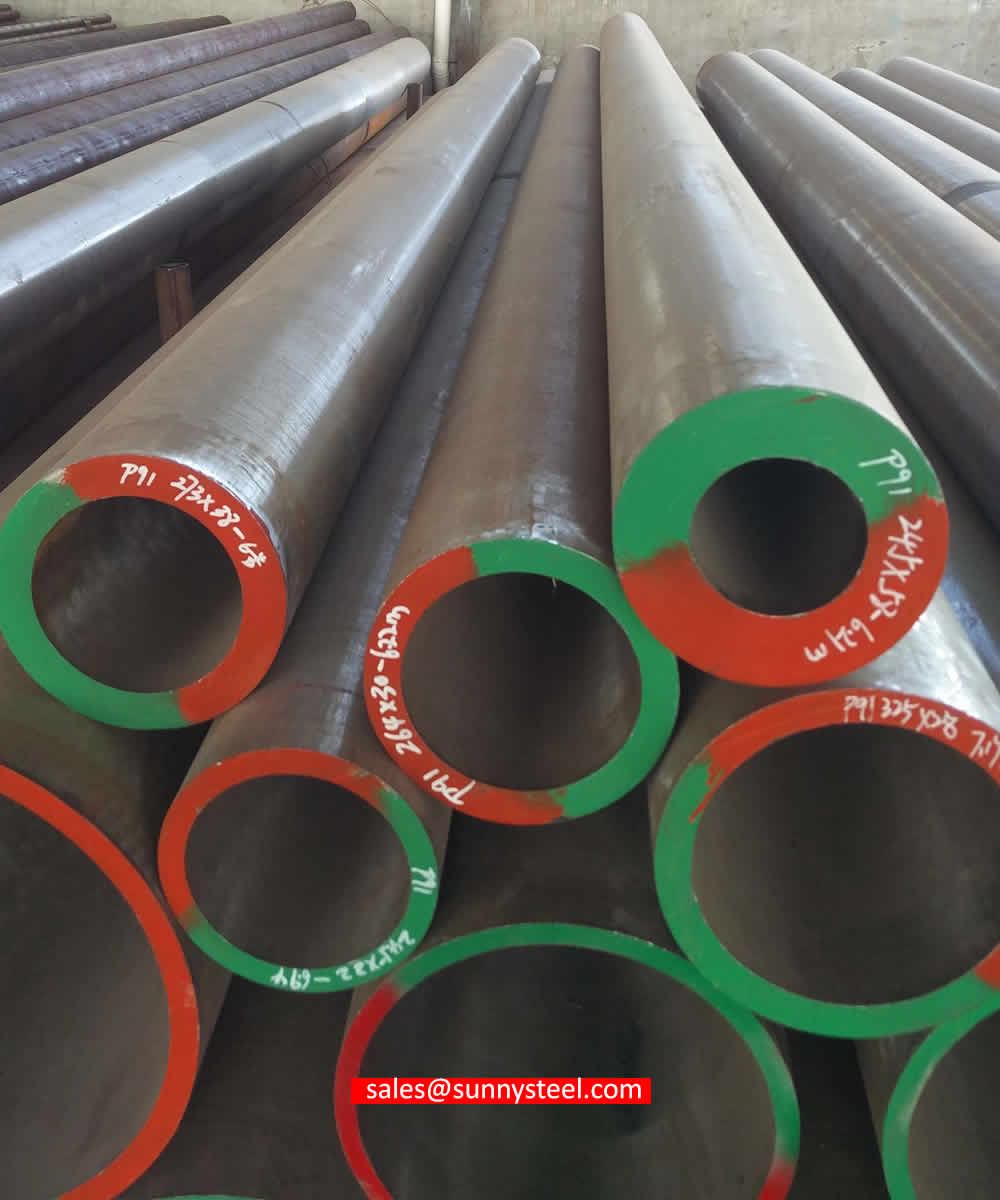

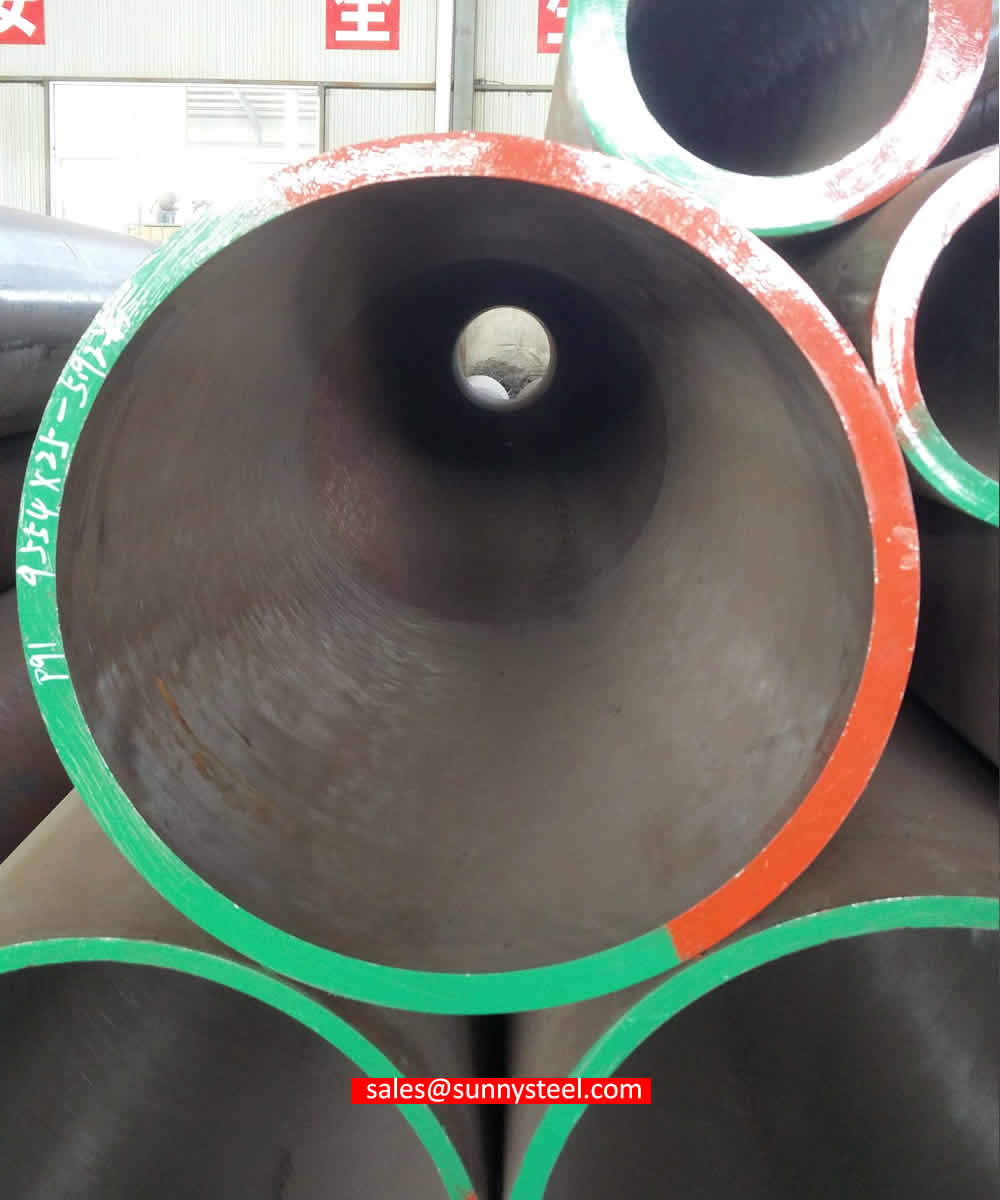

ASTM A335 P91合狗万滚球官网金钢管
ASTM A335 P91合狗万滚球官网金钢管
ASTM A335 P91合狗万滚球官网金钢管
ASTM A335 P91合狗万滚球官网金钢管
ASTM A335 P91合狗万滚球官网金钢管
ASTM A335 P91合狗万滚球官网金钢管

ASTM A335 P91 1型VS 2型

ASTM A335 P91 1型与2型主要在元素Mn、S、Si、N、Sn和Sb含量上有细微差别,2型对元素含量的要求比1型更严格。P91型1和型2的硬度应在190至250 [HBW]或196至265 [HV]或91 HRBW至25 HRC之间。

年级

”称号

化学成分%

P91类型1

K91560

C

P

年代

如果

Cr

0.08 - -0.12

0.30 - -0.60

0.020

0.010

0.20 - -0.50

0.40马克思

8.00 - -9.50 0.85 - -1.05

V

N

艾尔

Cb

“透明国际”

Zr

Sn

某人

0.18 - -0.25

0.030 - -0.070

0.02马克思

-010 - 0.06

0.01马克思

0.01马克思

_ _

P91第二类

K91560

C

P

年代

如果

Cr

0.08 - -0.12

0.30 - -0.50

0.020

0.005

0.20 - -0.40

0.40马克思

8.00 - -9.50 0.85 - -1.05

V

N

艾尔

Cb

“透明国际”

Zr

Sn

某人

0.18 - -0.25

0.035 - -0.070

0.02马克思

0.06 - -0.10

0.01马克思

0.01马克思

0.010马克思 0.003马克思
ASTM A335 P91 1型管
ASTM A335 P91 2型管

相关ASME SA335 P91弯头

什么是弯管?

钢管弯头(有时也称为弯管)是压力管道系统中用于改变流体流动方向的关键部件。它用于连接两根公称直径相同或不同的管道,并使管道和流体方向转向某一方向45度或90度。

钢管弯头的分类

钢管弯头可通过以下各种参数进行分类:

基于方向角的弯头类型

根据管道流体流动方向,弯头可分为不同程度,如45度,90度,180度这是最常见的肘部。另外还有60度和120度用于某些特殊管道的弯头。这个度数表示的是流体流过这个弯头后所改变的角度。

基于长度和半径的弯头类型

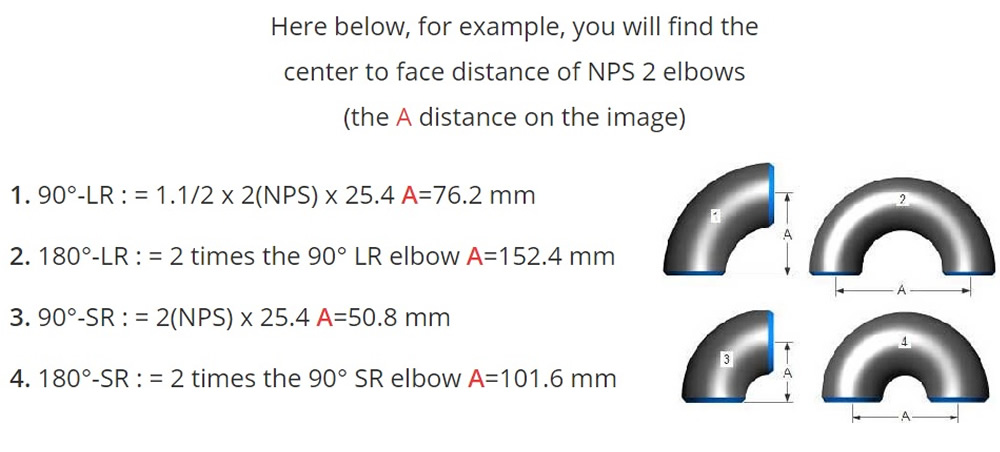

弯头分为两组,定义流动流体改变方向的距离;一端到对面的中心线。这被称为“中心到面”距离和等于肘关节弯曲的半径。

如果半径与管径相同(中心对面尺寸为直径的1.0倍),则称为短半径弯头(SR弯头)通常用于低压和低速管道或在间隙是主要问题的狭窄区域。如果半径大于管道直径(中心对面尺寸为直径的1.5倍),则称其为a长半径弯头(LR弯头)适用于高压、大流量管道。

管弯头final

长半径弯头VS短半径弯头

弯头按其曲率半径划分,可分为长半径弯头和短半径弯头。长半径弯头是指曲率半径等于1.5倍的管的外径,即R = 1.5 d。短半径弯头意味着它的曲率半径等于管的外径,即R = D,其中D为弯头的直径,R为曲率半径。有时为减少阻力损失或弯头磨损,会使用弯曲半径较大的弯头(其实不叫弯头);当安装位置有限制时,采用短半径弯头。

什么时候选择长半径弯头还是短半径弯头?

用于工艺安装的管道尺寸有两种,即管道外径和公称尺寸。D、DN,指管材公称尺寸。它不代表管道的内径或管道的外径。它是一个公称尺寸设计和使用。弯头就是弯头,制造方法又分为推弯、挤弯和焊接人字弯头。结构长度为1.0D、1.5D、2.0D。

目前,中国在这一领域实施的规范有两种:公制和英制。例如:1.5D钢无缝弯头,DN100外径¢108、¢114.3,实际结构长度L152, DN200外径¢219、¢216.3,实际结构长度L302。在使用中,长半径弯头(R = 15DN):一般情况下,应优先选用;短半径弯头(R = 1.0DN):主要用于尺寸有限的场合。其高工作压力不应超过同规格长半径弯头的0.8倍。

弯头(R=nDN):用于调节弯头处介质的冲刷和动能,可选R=3DN、6DN、10DN、20DN。根据制造方法的不同,分为推式弯头、挤压式弯头和焊接人字弯头。

推弯、挤弯:常用于介质条件严格的中小型管道上焊接斜接弯头:常用于介质条件中等的大口径管道上,弯曲半径不小于其公称直径。1.5倍。当斜接弯头的斜接角大于450时,不宜用于剧毒、易燃介质管道上,也不宜用于因温度变化而承受机械振动、压力脉动和交变负荷的管道上。

那么我们怎样才能买到合格的手肘呢?检测弯头后圆弧:检测无缝弯头后圆弧的厚度是一项重要的工作。许多大型管件弯头生产厂家或严格的工程检查后圆弧是必须的。它关系到管道运行的安全稳定。

大家都知道无缝钢管和无缝弯头都是处于压力下的,也就是在运行的时候压力是非常大的。一般情况下,设计安装的无缝弯头厚度的安全系数约为6倍。例如219*8无缝弯头,管道介质为普通水,温度通常不高于一百摄氏度,而爆破这种无缝弯头所需的压力在300公斤左右,也就是说,管道内部的压力需要达到PN30,无缝弯头才会被爆破,这种弯头的操作压力大概在它左右。估计最高不会超过PN6.4,当然一般在PN4.0左右。随着管道的腐蚀,无缝弯头也会受到不同程度的腐蚀。为了保证其安全运行,检修的必要性也很大。

目前制造无缝弯头的工艺会导致后弧变薄的现象。一般情况下,嘴的壁厚会比背弧薄两毫米左右。即使后弧变薄,共同厚度和压力也不会变薄。会有太多的安全隐患,因为没有更换弯头,直到弯头发生危险事故。但作为一个严谨的工程,有什么不一样的,管道里面的介质也要负责,不仅仅是水。可能有油或其他杂质,温度高压力高,后弧作为薄弱部位的厚度决定了无缝弯头的寿命。因此,检测后弧的重要性自然是巨大的。用测厚仪直接读取弯头处某一点的厚度。

短半径(SR)和长半径(LR)是什么意思?

你会经常听到SR45弯头或LR45弯头。45度或90度指的是用于对焊接头的弯头改变流动方向的角度。长半径弯头(lr90弯头或lr45弯头)的弯头将是管道尺寸的1.5倍。因此,一个6英寸LR 90有弯曲半径是1.5 x标称管道尺寸。短半径弯头(SR45或SR90)具有等于管件尺寸的管道弯头,因此6”SR45具有6”公称管道尺寸的弯曲半径。

什么是3R或3D弯头管件?

首先,术语3R或3D是同义词。3R对焊弯头的弯曲半径是管道公称尺寸的3倍。3R弯头比SR或LR弯头更光滑。

基于与管道连接的弯头类型

按照与管道的连接方式,弯头可分为对焊弯头承插焊接弯头螺纹弯头

对焊弯头

对焊弯头是通过热压或锻造形成的钢弯头。其连接形式为弯头与钢管直接焊接。对焊弯头有倾斜的两端,以方便焊接。这种斜角允许在大多数情况下完全渗透焊接。对焊弯头主要用于压力和温度较高的弯头。

承插焊接弯头

套筒焊弯头也焊接到管道和管件端部。与对接焊弯头不同,承插焊弯头在末端有一个梯形区域。我们可以将管端插入这个区域(SW弯头的直径与管道的外径相匹配),然后进行焊接将它们连接在一起。因此,SW弯头的实际直径大于弯头直径。

螺纹弯头

螺纹弯头的形状与SW弯头相似,只是梯形区域的内表面被加工成螺纹。易于安装和拆卸,有利于管道的维修和保养。

基于结构材料的弯头类型

不锈钢弯头:ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
碳钢弯头:Astm 234wpb, wpbw, wph42, wph46, wph52, wph60, wph65和wph70。
低温碳钢弯头:Astm a420 wpl3, a420 wpl6
合金钢弯头:ASTM / ASME A/SA 234 Gr. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
双相钢弯头:Astm a 815, asme sa 815 uns s31803, s32205。第1.4462号
镍合金弯头:Astm / asme sb 336 uns 2200(镍200),uns 2201(镍201),uns 4400(蒙乃尔400),uns 8020 (20 / 20c3合金,uns 8825因科乃尔(825),uns 6600(因科乃尔600),uns 6601(因科乃尔601),uns 6625(因科乃尔625),uns 10276(哈氏合金c 276)

其他类型的肘部

除了以上定义的弯头外,还有几种不常用的弯头。下面对它们中的一些进行了定义。

减少弯头

变径弯头是一种用于连接两种不同尺寸的管道的管件。减速肘之所以这么叫,是因为它看起来像一个减速件和肘部合二为一。减速弯头省去了一个管件(减速机),减少了三分之一以上的焊接。此外,减小弯头整个弧度的直径逐渐减小提供了更低的流动阻力,减少了水流湍流和潜在内部侵蚀的影响。这些特性可以防止管道中出现较大的压降。

对于许多供应商来说,这是一个非标准项目,导致价格高,交货时间长。如果情况允许,可以选择使用带有单独减速机的“正常”弯头。

公管弯头和母管弯头

公管弯头和母管弯头是常用的管件,它们提供油管下入时流体流动方向的改变。外头管弯头用于连接分管和外头锥形管螺纹,而外头管弯头用于连接分管和外头NPT螺纹。这些类型的管件,如公弯头和母弯头,是专门设计用于仪表、过程和控制系统以及化学、石油、流体动力、电子、纸浆和造纸厂的设备。

弯头壁厚

肘部最薄弱的地方是内侧半径。ASME B16.9只对中心到端面的尺寸和一些“方度”尺寸公差进行了标准化。焊接线位置的壁厚甚至是标准化的,但不是通过弯头的其余部分。该标准规定,最小公差将在管道最小订购壁厚的12.5%以内。最大公差只在接头的末端指定。许多对焊弯头供应商提供一种更大的厚度,以便在成形后保持足够的壁厚。


如何购买管道弯头?

弯头管件是一种非常重要的管件。当我们谈论管弯头时,它指的是一段有急弯的管道。管弯头是广泛应用于各种工业部门的管件配件。管道弯头经常用于加压应用,并且可用于不同应用的各种形状和尺寸。管弯头是一种安装在两段管道或管子之间的连接件,可以改变方向,通常是90°或45°方向。

正确购买管道弯头需要考虑某些因素。这些因素是:

大家都知道管道和无缝弯头都是有压力的,也就是运行的时候压力是非常大的。一般情况下,设计安装的无缝弯头厚度的安全系数约为6倍。例如219*8无缝弯头,管道介质为普通水,温度通常不高于一百摄氏度,而爆破这种无缝弯头所需的压力约为300kg,即管道内部压力需要达到PN30,无缝弯头才会被爆破,这种弯头的操作压力大概在它左右。估计最高不会超过PN6.4,当然一般在PN4.0左右。随着管道的腐蚀,无缝弯头也会受到不同程度的腐蚀。为了保证其安全运行,检修的必要性很大。

管弯头

目前制造无缝弯头的工艺会导致后弧变薄的现象。一般情况下,嘴的壁厚会比背弧薄两毫米左右。即使后弧变薄,普通厚度和压力也不会变薄。安全隐患太多,因为没有更换弯头,直到弯头发生危险事故。但作为一个严谨的工程,有什么不一样的,管道里面的介质也要负责,不仅仅是水。可能有油或其他杂质,温度高压力高,后弧作为薄弱部位的厚度决定了无缝弯头的寿命。因此,检测后弧的重要性自然是巨大的。用厚度计直接读取肘部某一点的厚度。

检测弯头内径和外径:如检测弯头外径尺寸D:参考上限和下限的数据,实际测量的产品外径在上限和下限之间合格,不合格产品在上限或下限范围之外。

检测弯头壁厚:用测厚仪直接读出弯头最薄部分的厚度。

检测肘部中心高度:首先测量肘部外圈的长度。用这个长度值/1.57,减去弯头直径的一半得到的值就是弯头的中心高度。

弯头重量检测:弯头由钢管制成。我们只有在切割肘部时才知道肘部的重量,以及肘部的大小和肘部的后弧度。尺寸基本上是一样的。我们来计算一下弯头后弧的长度:弯头的直径为D,曲率半径为1.5D,弯头后弧的长度为(1.5+0.5)*D*2*3.14/4化简我们可以得到,1.5倍弯头后弧长度L = D* 3.14。这只是一个估计。中国标准的值略小于此值。后弧长度为L后,根据钢管的计算公式计算出钢管的重量:(Da)*a*0.02466*L/1000, (a为弯头的壁厚),这个重量的单位为KG,这样就可以得到碳钢弯头的重量。如果是不锈钢弯头,只需用0.02491代替0.02466即可。然后将计算出的理论权重与实际权重进行比较。

肘部射线照相检查:射线照相检查检测肘部的体积缺陷,如气孔、夹渣、缩孔和松动。

弯头壁厚

肘部最薄弱的地方是内侧半径。ASME B16.9只对中心到端面的尺寸和一些“方度”尺寸公差进行了标准化。焊接线位置的壁厚甚至是标准化的,但不是通过弯头的其余部分。该标准规定,最小公差将在管道最小订购壁厚的12.5%以内。最大公差只在接头的末端指定。

许多对接弯头(和三通)的供应商提供一种更大的厚度,以便在成形后保持足够的壁厚。

钢管弯头涂层

除了建造质量外,钢管弯头的寿命和可靠性在很大程度上取决于所使用的涂层的类型和质量。然而,在管道弯头上涂覆涂层不仅仅是为了防止腐蚀,还会影响管道流动的均匀性,并需要防止管道内容物(例如食品或饮用水)受到污染。我们提供钢管弯头耐腐蚀涂层服务,我们的涂层服务包括轻油,黑漆,FBE涂层,2层或3层PE涂层,热镀锌。

ASME B16.9标准涵盖了工厂制造的NPS 1 / 2至NPS 48 (dn15至dn1200)的锻压对接配件的总体尺寸、公差、额定值、测试和标记。

下载

ASME / ANSI B16.9尺寸

名义上的 外径 90°弯头 45°弯头 180°的回报
管的大小
长半径 短半径 长半径 长半径
(英寸) (毫米) (英寸) 中心到面 中心到面 中心到面 半径 中心到中心 背对背
(英寸) (英寸) (英寸) (英寸) (英寸) (英寸)
1/2 21.3 0.84 1.5 - - - - - - 5/8 2 1.875
3/4 26.7 1.05 1.125 - - - - - - 7/16 2.25 1.6875
1 33.4 1.315 1.5 1 7/8 3. 2.1875
1.25 42.2 1.66 1.875 1.25 1 3.75 2.75
1.5 48.3 1.9 2.25 1.5 1.125 3. 4.5 3.25
2 60.3 2.375 3. 2 1.375 4 6 4.1875
2.5 73 2.875 3.75 2.5 1.75 5 7.5 5.1875
3. 88.9 3.5 4.5 3. 2 6 9 6.25
3.5 101.6 4 5.25 3.5 2.25 7 10.5 7.25
4 114.3 4.5 6 4 2.5 8 12 8.25
5 141.3 5.563 7.5 5 3.125 10 15 10.3125
6 168.3 6.625 9 6 3.75 12 18 12.3125
8 219.1 8.625 12 8 5 12 24 16.3125
10 273.1 10.75 15 10 6.25 15 30. 20.375
12 323.9 12.75 18 12 7.5 18 36 24.375

焊接接头公差

公称管道通径NPS 有角公差 有角公差
大小 偏离角Q P平面外
1 / 2到4 0.03 0.06
5 - 8 0.06 0.12
10 - 12 0.09 0.19
14至16岁 0.09 0.25
18至24岁 0.12 0.38
26至30岁 0.19 0.38
32 - 42 0.19 0.5
44 - 48 0.18 0.75

所有尺寸均以英寸为单位。除特别说明外,公差等于正负。

  1. 舍入误差是正负公差的绝对值之和。
  2. 这种公差不适用于需要增加壁厚以满足ASME B16.9设计要求的成形管件的局部区域。
  3. 内径和两端的公称壁厚由买方指定。
  4. 除非买方另有规定,否则这些公差适用于公称内径,即公称外径与公称壁厚的两倍之差。

ASME B16.9管件可以在ASME锅炉和压力容器规范(BPVC)以及ASME压力管道规范的管辖范围内使用。参考ASME B16.5规定的法兰压力等级,可指定为150、300、600、900、1500和2500级。ASME B16.9管件的允许额定压力可与等效材料的直无缝管一样,按照《ASME B31规范》压力管道适用章节中的规则进行计算。

配件设计

按照ASME B16.9制造的对接焊管件的设计应通过下列方法之一确定:(a)压力容器或管道规范中包含的数学分析;(b)证明测试;(c)采用静水试验进行实验应力分析,验证实验结果;(d)详细的应力分析和结果评价。

标准标记

一般情况下,ASME B16.9管件应标记如下:“商标+材料等级+壁厚+尺寸+热号”。例如“M ASTM A234 WP5 SCH80 6″385”。当使用钢印章时,应注意使
标记不够深或不够锋利,导致裂缝或使管件的壁厚降低到最小允许值以下。

材料与制造

ASME B16.9配件可由多种材料制成,包括:(1)符合ASTM A234和ASTM A420的碳钢和低合金钢;(2)符合ASTM A403和ASTM A815标准的奥氏体和双相不锈钢;(3)符合ASTM B366的镍合金;(4)符合ASTM B361标准的铝合金;(5)符合ASTM B363的钛合金。

按照ASME B16.9规定的管件尺寸公差:

尺寸1/2″- 48″


标准

管件尺寸用公制或标准英文表示。

由于管件包括管件尺寸几个方面,这里只给出最常见的管件尺寸。最适用的版本是90°长半径和45°弯头,而90°短半径弯头是应用,如果有太少的空间。180°弯头的作用是改变180°的流动方向。这两种,LR和SR类型有一个中心到中心尺寸的两倍匹配90°弯头。这些配件通常用于家具或其他加热或冷却装置。

下面列出了一些适用于对接接头的标准。许多组织,如ASME, ASTM, ISO, MSS等,都有非常完善的对接配件标准和规范。在设计过程中,设计师总是要确保他们遵循适用的标准和公司规范(如果有的话)。

一些应用比较广泛的管件标准如下:

ASME美国机械工程师学会
这是世界上著名的制定规范和标准的组织之一。
管件的计划编号从ASME/ANSI B16开始。不同管件的ASME/ANSI B16标准分类如下:

ASTM国际美国测试与材料学会
这是世界上最大的自愿性标准开发组织之一。它最初被称为美国测试与材料协会(ASTM)。

美国自来水厂协会(AWWA):美国水务协会

AWWA简介-美国水务协会成立于1881年,是最大的非营利性、科学和教育协会,致力于管理和处理世界上最重要的资源——水。

ANSI美国国家标准协会

ANSI是一个私人的非盈利组织。其主要职能是管理和协调美国自愿标准化和合格评定体系。它为美国国家标准的发展提供了一个论坛。ANSI分配“进度编号”。这些数字对不同压力用途的壁厚进行了分类。

海量存储系统(MSS)中标准:制造商标准化协会
阀门和配件行业制造商标准化协会(MSS)是一个非营利性的技术协会,旨在制定和改进行业、国家和国际规范和标准,包括:阀门、阀门执行器、阀门改装、管道配件、管道吊架、管道支架、法兰和相关密封

“标准”与“规范”的区别:

管道规范包括各种管道和管道系统的设计、制造、材料使用、试验和检验要求。它具有法典规定的有限管辖权。另一方面,管道标准意味着应用设计和施工规则和要求的管件,如适配器,法兰,套筒,弯头,管接头,三通,阀门等。与代码一样,它也具有由标准定义的有限范围。

影响标准的因素:管件的“标准”是根据下列因素制订的:

BSP:英国标准管

BSP是英国管件标准。这是指通过配合外螺纹(公螺纹)和内螺纹(母螺纹)来连接和密封管道端部的一系列标准螺纹类型。这已被国际上采用。它也被称为英国标准管锥螺纹(BSPT)或英国标准管平行(直)螺纹(BSPP)。虽然BSPT仅通过螺纹即可实现压紧连接,但BSPP需要一个密封圈。

JIS:日本工业标准

这是日本工业标准或用于日本工业活动的标准,用于管道,管和配件,并通过日本标准协会发布。

《不扩散核武器条约》:国家管螺纹

美国国家管道螺纹是美国标准的直螺纹(NPS)或锥形螺纹(NPT)。这是美国最流行的管件标准。NPT管件基于管件的内径(ID)。

螺栓和螺母

我们是法兰螺栓和螺母的制造商,并提供高品质

一个在这里,“A”代表陆军,“N”代表海军

AN标准最初是为美国军方设计的。无论何时,管件是AN管件,这意味着管件是在管件的外径上测量的,即以1/16英寸为增量。

例如,an 4接头是指外径约为4/16″或¼”的接头。需要注意的是,近似很重要,因为外径与等效NPT螺纹不能直接配合。

破折号(-)大小

Dash尺寸是用来表示软管内径的标准。这用一个两位数表示尺寸,以十六分之一英寸表示相对ID。这也可以与AN配件互换使用。例如,短划线“8”表示an 8。

ISO:国际标准化组织

ISO是由国际标准化组织制定的工业管、管及管件标准和规范。ISO标准是编号的。它们的格式如下:

“ISO[/IEC] [IS] nnnnn[:yyyy] Title”

通用标准

标准 规范
ASTM A234 中高温用锻碳钢和合金钢管道配件的标准规范
ASTM A420 低温用锻碳钢和合金钢管道配件的标准规范
Astm a234 WPB ASTM A234是适用于中高温环境的碳钢和合金钢材料的钢管配件的标准规范。WPB是本标准中的钢种之一
ASME B16.9 ASME B16.9标准涵盖了工厂制造的NPS 1 / 2至NPS 48 (dn15至dn1200)的锻压对接配件的总体尺寸、公差、额定值、测试和标记。
ASME B16.28 ASME B16.28标准涵盖锻造碳和合金钢对接短半径弯头和回接的额定值、总体尺寸、测试、公差和标记。
海量存储系统(MSS)中sp - 97 MSS SP-97标准操作规程涵盖了90度整体增强锻造支出口接头的基本尺寸,光洁度,公差,测试,标记,材料和最低强度要求,用于对接,套筒焊接和螺纹类型。
ASTM A403 锻造奥氏体不锈钢管道配件的标准规范。

种类繁多,适用于所有应用领域

喧嚣 ASME
St 35.8 I
St 35.8 III
15月3日
13 CrMo 4
10 CrMo 9 10
北纬35度
圣52.0
圣52.4
P235GH-TC1
P235GH-TC2
16 mo3
13 crmo4-5
10 crmo9-10
X10CrMoVNb9-1
P215NL
P265NL
L360NB
L360NE
P355N
P355NL1
P355NH

WPL6
WPL3
WPHY 52
WP11
WP22
WP5
WP9
WP91
WP92

交付

检查

ASTM A234 WPB偏心减速器
ASTM A234 WPB偏心减速器
ASTM A234 WPB偏心减速器
ASTM A234 WPB偏心减速器
ASTM A234 WPB偏心减速器
ASTM A234 WPB偏心减速器
ASTM A234 WPB偏心减速器
ASTM A234 WPB偏心减速器
ASTM A234 WPB偏心减速器

包装

碳钢法兰的涂装包装,我们会使用气泡膜来保护涂装。对于没有喷漆或长期装运的法兰,我们建议客户使用防锈纸和塑料袋来防止生锈。

ASTM A234 WPB偏心减速器

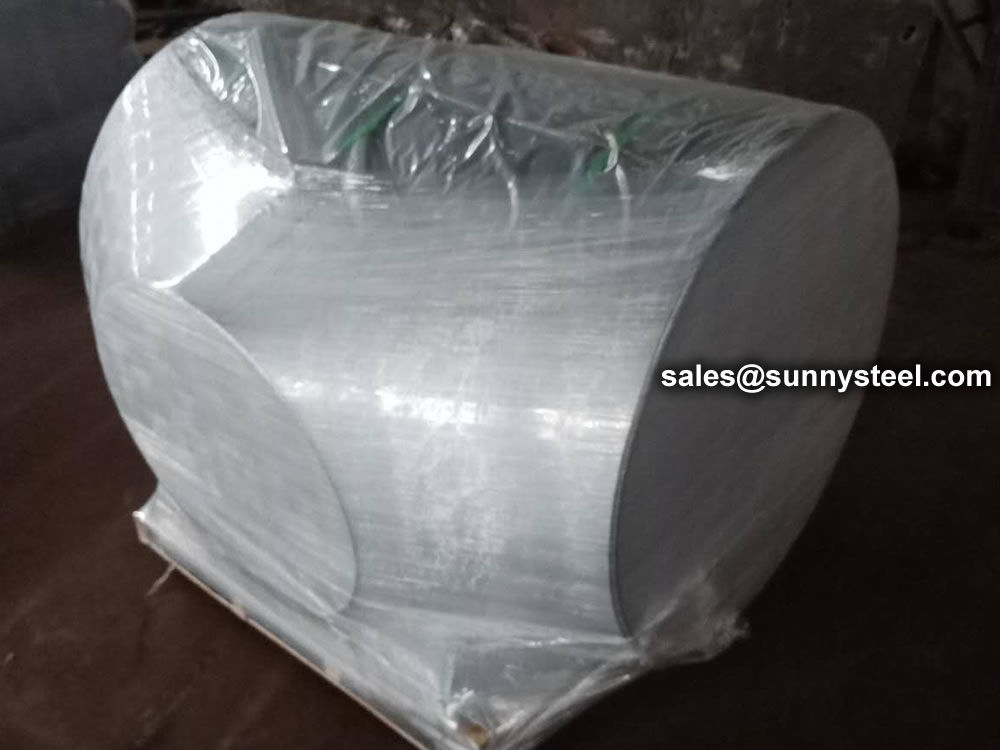

对接焊三通管
对接焊三通管
不锈钢304三通管

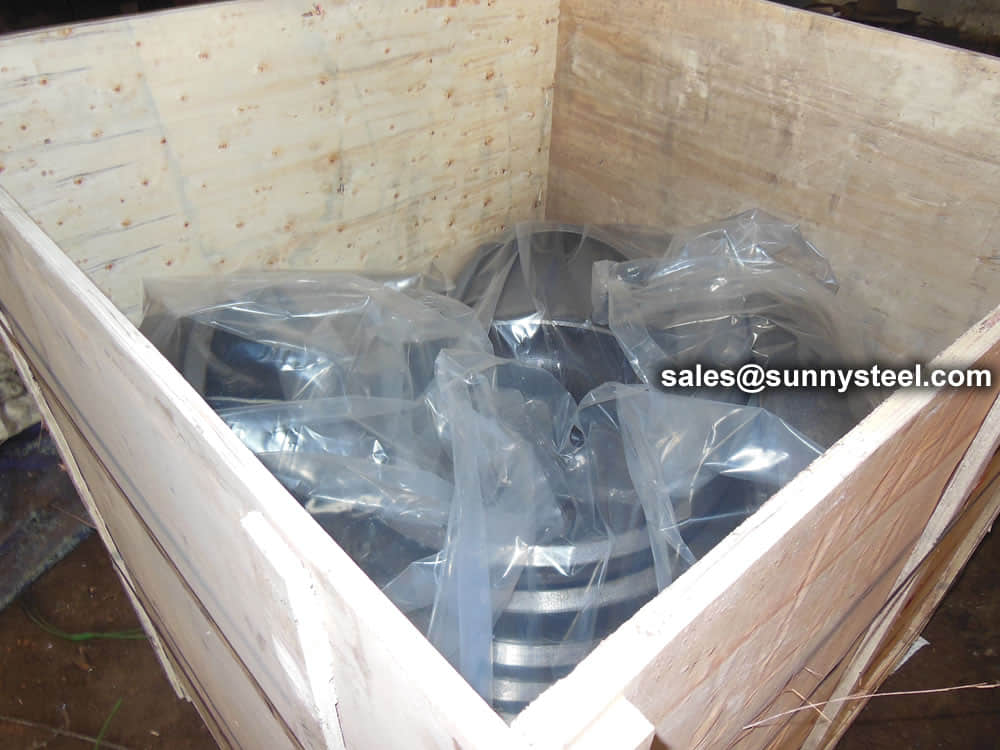

DIN28011管帽

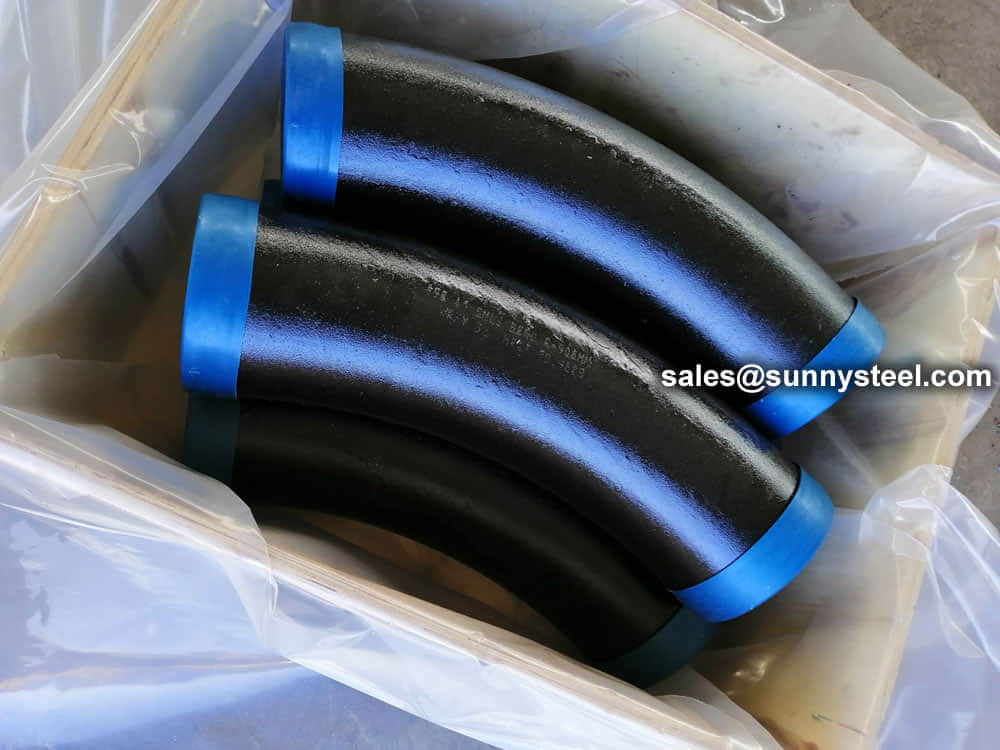

5D弯管
