ASME/ANSI B16.5 150级LJ

名义管尺寸 法兰的外径 圈接头最小的厚度。 集线器直径 通过集线器长度 无聊 圆环孔的角半径 螺栓圆的直径 螺栓孔的直径 螺栓数 大约体重公斤
NPS o TF X y b r w 一世 n
1/2 90 11.2 30 16 22.9 3 60.3 15.9 4 0.46
3/4 100 12.7 38 16 28.2 3 69.9 15.9 4 0.66
1 110 14.3 49 17 34.9 3 79.4 15.9 4 0.89
1 1/4 115 15.9 59 21 43.7 5 88.9 15.9 4 1.06
1 1/2 125 17.5 65 22 50.0 6 98.4 15.9 4 1.36
2 150 19.1 78 25 62.5 8 120.7 19.1 4 2.10
2 1/2 180 22.3 90 29 75.4 8 139.7 19.1 4 3.58
3 190 23.9 108 30 91.4 10 152.4 19.1 4 4.00
3 1/2 215 23.9 122 32 104.1 10 177.8 19.1 8 4.99
4 230 23.9 135 33 116.8 11 190.5 19.1 8 5.62
5 255 23.9 164 36 144.4 11 215.9 22.2 8 6.38
6 280 25.4 192 40 171.4 13 241.3 22.2 8 7.74
8 345 28.6 246 44 222.2 13 298.5 22.2 8 12.65
10 405 30.2 305 49 277.4 13 362.0 25.4 12 16.65
12 485 31.8 365 56 328.2 13 431.8 25.4 12 27.31
14 535 35.0 400 79 360.2 13 476.3 28.6 12 39.89
16 595 36.6 457 87 411.2 13 539.8 28.6 16 51.18
18 635 39.7 505 97 462.3 13 577.9 31.8 16 57.07
20 700 42.9 559 103 514.4 13 635.0 31.8 20 72.08
24 815 47.7 663 111 616.0 13 749.3 34.9 20 100.11

SW法兰的标准，尺寸和重量

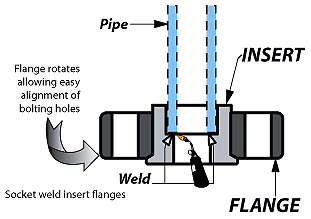

插座焊接法兰通过法兰轮毂周围的圆角焊接连接到管道上。

使用插座焊接法兰时，这将消除流量的任何限制。

圈接头法兰的细节
