A234 WP22肘

A234 WP22肘是ASTM A234 WPB的制造过程。

A324 WP22肘
A324 WP22肘

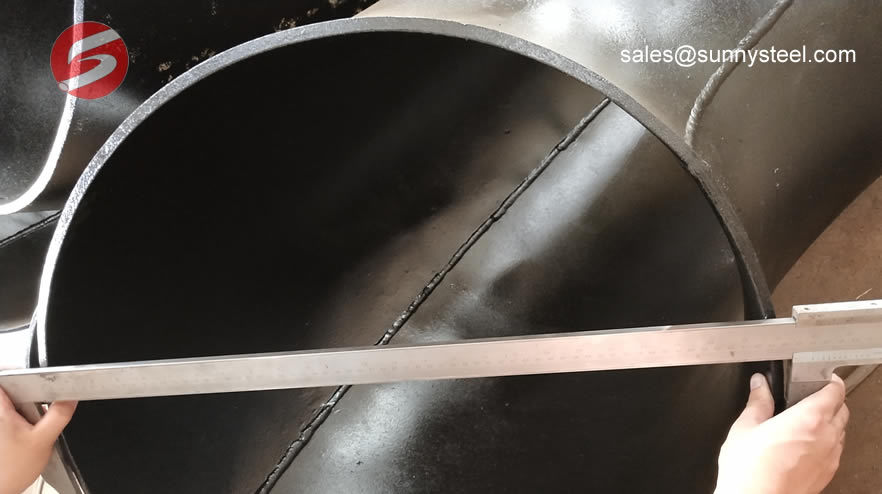

测量直径
A324 WP22肘
测量直径
A324 WP22肘
测量壁厚两次
CL22级钢材材料重新启动
CL22级钢材材料重新启动
A324 WP22肘
测量壁厚
A324 WP22肘
包装
被包装在托盘上
包装
保鲜膜后托盘
包装
保鲜膜后托盘

ASTM A234 WP11的化学成分(%)

年级 C Mn p s si cr v NB
WP11 CL1 0.05-0.15 0.30-0.60 0.03 0.03 0.50-1.00 1.00-1.50 0.44-0.65 - - - -
WP11 CL2/3 0.05-0.20 0.30-0.80 0.04 0.04 0.50-1.00 1.00-1.50 0.44-0.65 - - - -

ASTM A234的机械性能

拉伸要求 WPB WP11CL1  WP11CL3
拉伸强度,最小,KSI [MPA] 60-85 60-85  75-100
(0.2%偏移量或0.5%的延长额) [415-585] [415-585]  [520-690]
屈服强度,最小,KSI [MPA] 32 30 45
[240] [205] [310]

笔记:

下载标准

即使是焊接和光滑的焊接线,也可以在绘画和冷滚动后代替无缝管。

ASME B16.9

该标准涵盖了整个尺寸,公差,评分,测试和标记,用于锻造的工厂制造的对接焊接配件,尺寸为NPS 1⁄2到48(DN 15至1200)。

可以通过制造商与购买者之间的协议对特殊尺寸,大小,形状和公差进行特殊尺寸,大小,形状和公差。

ASTM A234/ SA234M

ASTM A234/ SA234M锻造碳钢和合金钢管配件的标准规范,用于中等和高温服务。

这些配件用于压力管道和压力容器制造,以在中等和升高的温度下进行服务。

过程

杀死的钢,上面添加了带有填充金属的材料,条,板,板,板,无缝或融合焊接的管状产品。锻造或塑造操作是通过锤击,按压,刺穿,挤出,沮丧,滚动,弯曲,弯曲,融合焊接,加工或通过两个或多个操作的组合。

热处理

在升高温度下形成后,在合适条件下,配件被冷却至临界范围以下的温度,以防止过快冷却导致的伤害缺陷,但在没有比静态空气中的冷却速率更快的情况下。指定的热处理温度是金属(部分)温度。用热处理的配件根据规范A960/A960M的第7段进行处理。

肘部ASTM A324 WPB

参考文件

肘部是在两个管道或管道之间安装的管道拟合,以换取方向,通常是180°或90°角,尽管也进行了45°肘部。末端可以加工成对接焊接(SW)或插座焊接(SW)等。

大多数肘部都有短半径或长半径变体。当两端的大小不同时,拟合称为还原肘或还原器肘部。

肘部根据以下各种设计功能进行分类:


肘部尺寸

尺寸范围:


推荐的管肘类型:

材料

  • 碳素钢:ASTM/ASME A234 WPB-WPC
  • 合金钢: --WP 22-WP 5-WP 91-WP 911
  • 低温钢:ASTM/ASME A402 WPL 3-WPL 6
  • 高性能钢:ASTM/ASME A860 WPHY 42-46-52-60-65-70
  • 不锈钢:ASTM/ASME A403 WP 304-304L-304H-304LN-304N
    • ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316TI
    • ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H

狗万登录注册耐磨性ELOBW

新一代可穿戴和耐腐蚀工程管道的SHS自发陶瓷复合钢管和配件属于“ 863” Hi-Tech Plan Plan产品。

它是理想的可穿戴和耐腐蚀工程管道,其耐磨性比普通钢管高15倍,内表面光滑和耐液类耐药性。


管道肘

对接焊接管配件斜角

  • 所有焊接的管配件都呈现出端的末端,以易于焊接。
  • 在大多数情况下,这种斜面允许完全穿透焊缝。
  • 有两种类型的斜角。
    平原斜角和复合斜角:根据焊接管配件结构的斜角。
  • ASME B16.28,臀部焊接短半径肘部并返回
工业流程:弯曲,挤压,紧迫,锻造,加工等ANSI/ASME B16.25,臀部末端
ANSI/ASME B16.25标准涵盖了将通过焊接连接到管道系统中的管道组件的对接焊接端的准备。

管道肘的应用:

石油,化学,动力,气体,冶金,造船,建筑等。

Ell&Ells

  • 建筑物的机翼与主结构成直角。
  • 管道或导管中的右角弯曲;肘部。

安装规格,标准和标识

有各种材料制成的管道配件各种形状和尺寸。
