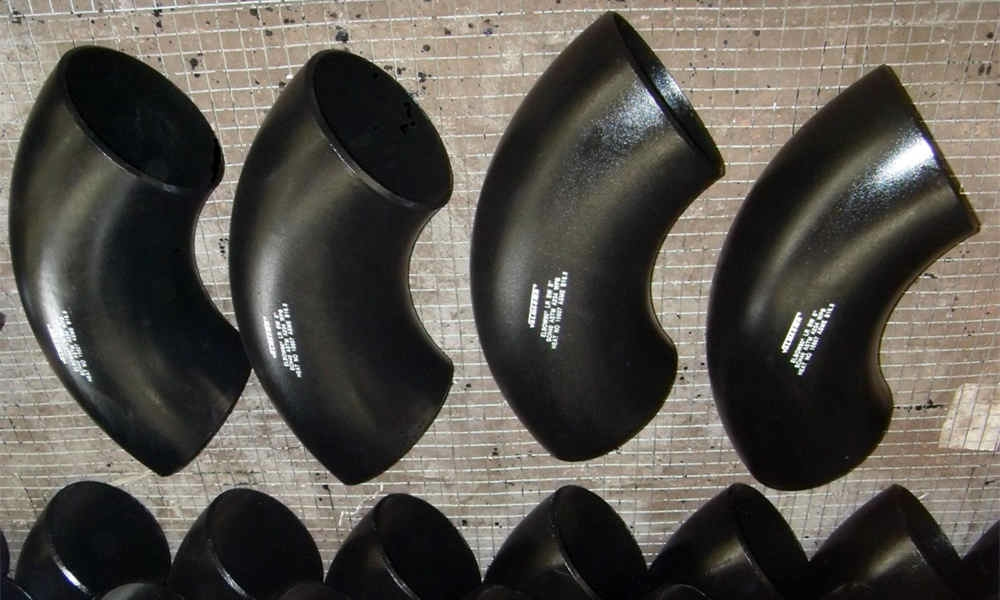

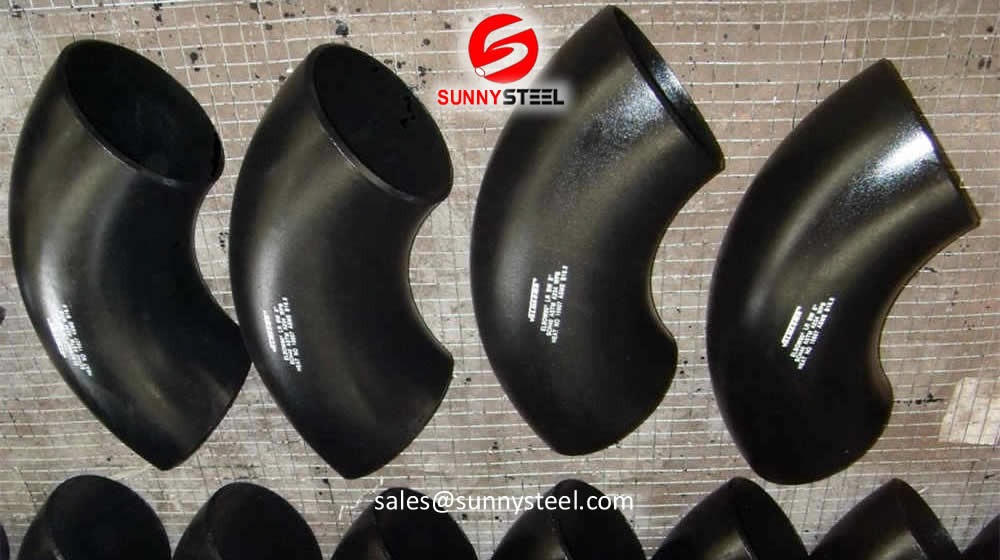

A234 WP11弯头

ASTM A234 WP11 EBLOWS可以毫不费力地弯曲和焊接。ASME SA 234 WP11在许多不同尺寸的管道之间形成显着的连接。ANSI B16。9弯头A234 WP11是此等级的自由加工版本,可在杆状可供自动螺丝机。

A324 WP11肘

A324 WP11弯头是ASTM A234 WPB的制造过程。

A324 WP11肘
ASTM A234 WP11的化学成分(%)
年级 C MN. P 年代 如果 Cr V NB.
WP11 CL1 0.05-0.15. 0.30-0.60 0.03 0.03 0.50 - -1.00 1.00-1.50 0.44-0.65 - - - -
WP11 CL2/3 0.05 - -0.20 0.30 - -0.80 0.04 0.04 0.50 - -1.00 1.00-1.50 0.44-0.65 - - - -
ASTM A234的机械性能
拉伸要求 WP11CL1  WP11CL3
拉伸强度,min,ksi [mpa] 60-85 60-85  75-100
(0.2%偏移或0.5%扩展负载不足) (415 - 585) (415 - 585)  [520-690]
屈服强度,min,ksi [mpa] 32 30. 45
[240] [205] [310]
注:

下载标准

焊接均匀,焊缝线光滑,可替代无缝管的拉拔和冷轧。

ASME B16.9

该标准涵盖锻造工厂制造的Buttwelding配件的整体尺寸,公差,评级,测试和标记,尺寸为NPS 1/2到48(DN 15到1200)。

配件的尺寸、尺寸、形状和公差可由制造商和买方达成协议。

ASTM A234 / SA234M

ASTM A234/ SA234M中高温用锻碳钢和合金钢管件的标准规范。

这些管件用于压力管道和压力容器制造,用于中温和高温环境。

过程

镇静钢,带有锻件、棒材、板材、薄板,以及添加了填充金属的无缝或熔焊管产品。通过锤击、压制、穿孔、挤压、镦粗、轧制、弯曲、熔焊、加工或两种或两种以上操作的组合进行的锻造或成形操作。

热处理

在高温下成型后,配件在合适的条件下冷却到低于临界温度范围的温度,以防止过快冷却造成的损伤缺陷,但在任何情况下都不会比在静止空气中的冷却速度更快。指定的热处理温度为金属(部件)温度。热处理配件应根据规格A960/A960M第7段进行处理。

弯头材料ASTM A324 WPB

参考文档

弯头是安装在两个长度的管道或管之间的管件,允许改变方向,通常是180°或90°,但也有45°弯头。端部可加工对接焊(SW)或套接焊(SW)等。

大多数肘部都有短半径或长半径变体。当两端尺寸的尺寸不同时,配件称为还原弯头或减速器弯头。

肘部根据以下各种设计特征进行分类:


肘部尺寸

尺寸范围:


推荐的管道弯头类型:

材料

  • 碳钢:ASTM / ASME A234 WPB-WPC
  • 合金钢: --wp 22-wp 5-wp 91-wp 911
  • 低温钢:ASTM / ASME A402 WPL 3-WPL 6
  • 高性能钢:ASTM / ASME A860 WPHY 42-46-52-60-65-70
  • 不锈钢: astm / asme a403 wp 304-304l-304h-304ln-304n
    • ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
    • ASTM / ASME A403 WP 321-321H ASTM / ASME A403 WP 347-347H

狗万登录注册耐磨elobw

shs -自蔓延陶瓷复合钢管及管件是新一代耐磨耐腐蚀工程管道,属于“863”高新技术计划产品。

它是理想的可穿戴和耐腐蚀的工程管道,耐磨性高于普通钢管,内表面光滑和良好的液体抗性。


管道弯头

对接焊接管拟合斜面

  • 为了便于焊接,所有焊接管件的一端都有斜面。
  • 在大多数情况下,该斜面允许完全穿透焊缝。
  • 斜面有两种类型;
    普通斜面和复合斜面:根据焊接管配件施工的斜面。
  • ASME B16.28,对接焊接短半径弯头和回程
工业过程:弯曲,挤压,压制,锻造,加工等ANSI / ASME B16.25,Buttwelding结束
ANSI / ASME B16.25标准涵盖了用焊接连接管道部件的对接焊接端的焊接端部。

管肘的应用:

石油、化工、电力、燃气、冶金、造船、建筑等

魔法和咒语

  • 建筑物的翼,成直角到主要结构。
  • 管道或管道中的右倾角弯曲;肘部。

拟合规格,标准和识别

有不同种类的管件,由不同的材料制成,有各种形状和尺寸可供选择。
